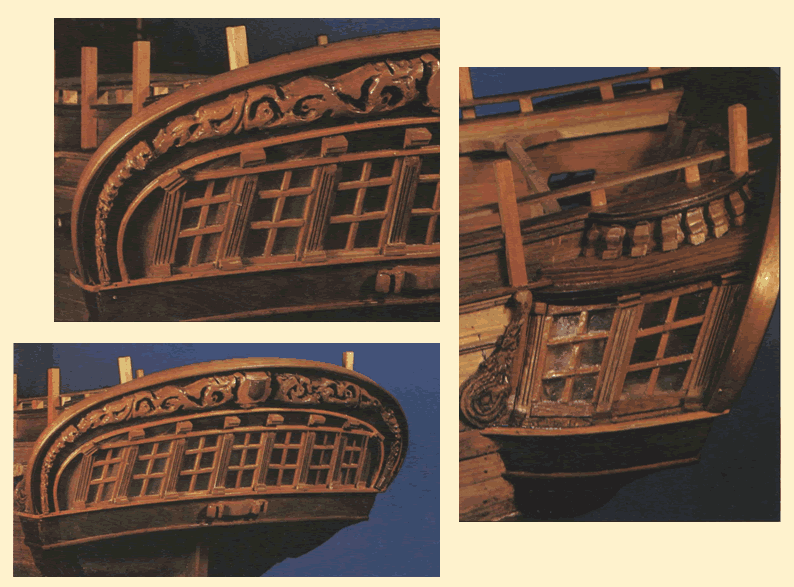

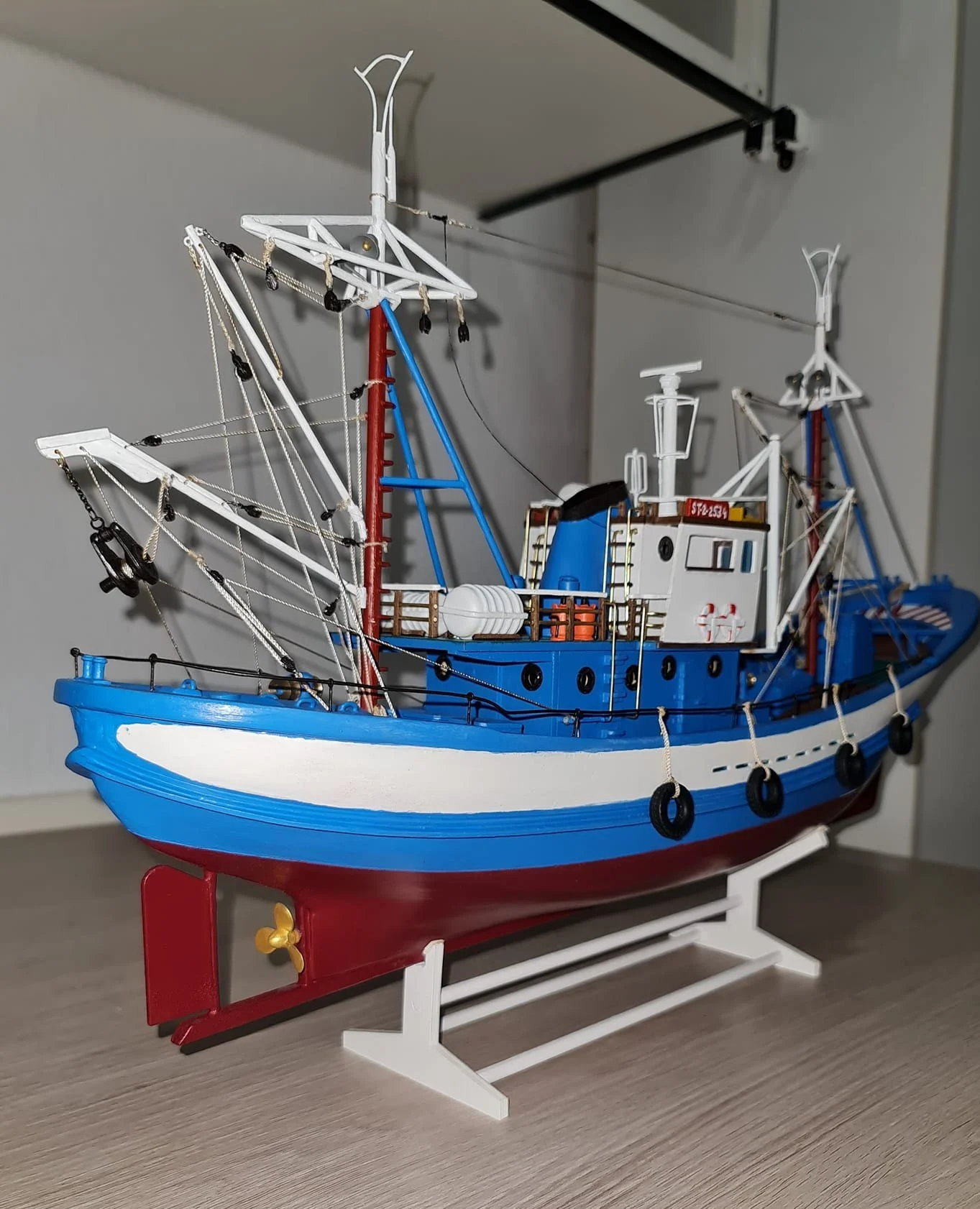

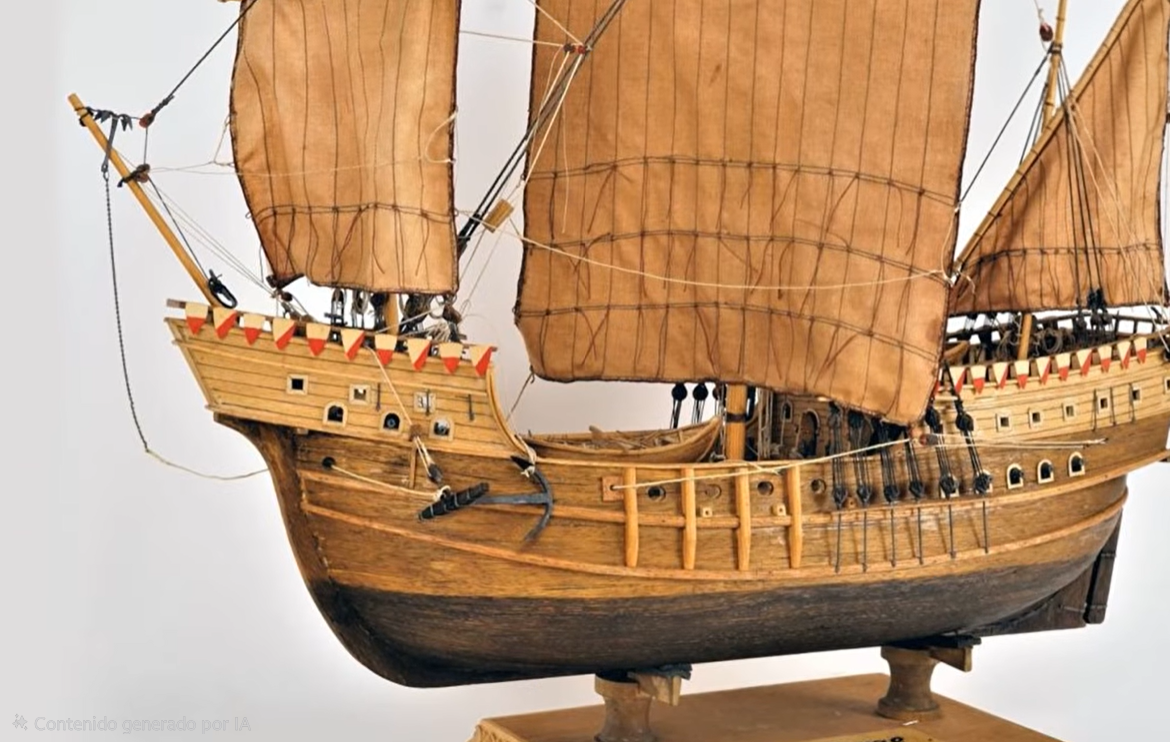

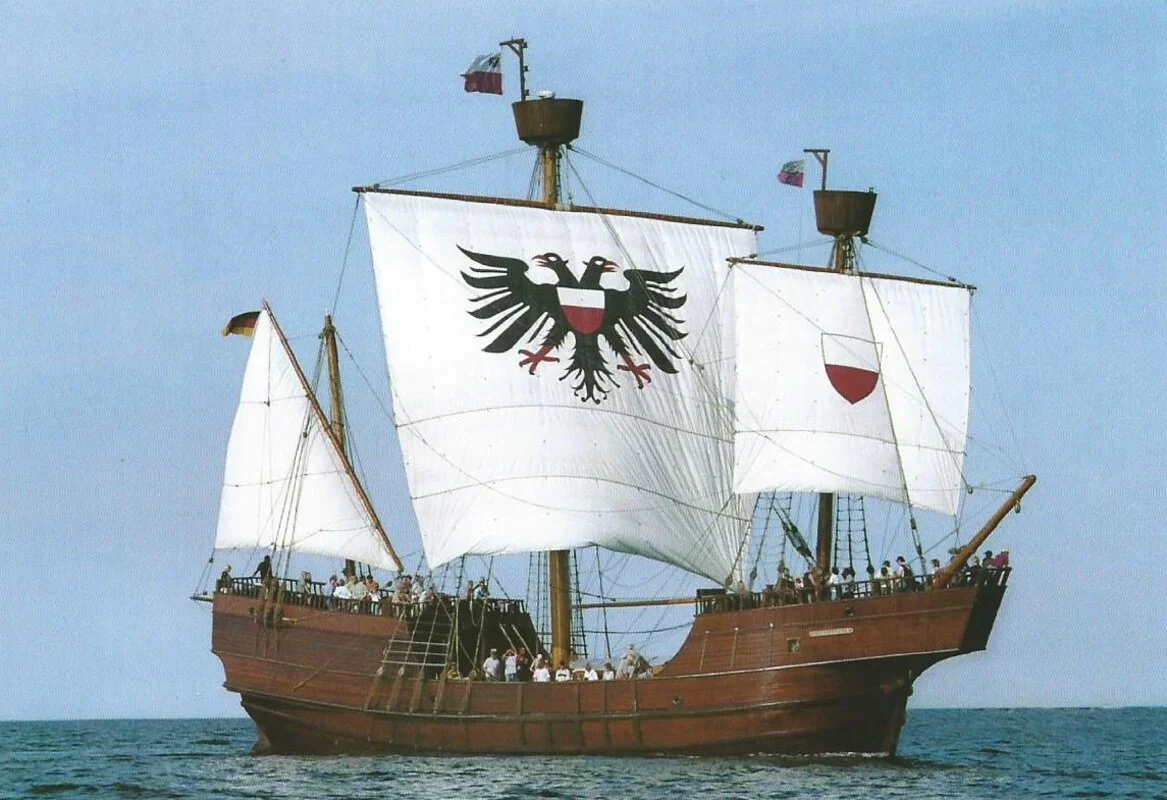

El galeón Haseschiff era un barco de vela robusto y polivalente, diseñado tanto para el comercio como para la guerra, con una eslora superior a la de la carraca, gran capacidad de carga, múltiples cubiertas y un potente armamento. Al igual que otros galeones españoles, el Haseschiff fue esencial en la protección de flotas mercantes, especialmente en la Carrera de Indias, combinando transporte seguro de mercancías valiosas con capacidad bélica, destacando por su diseño avanzado, armamento poderoso y capacidad de carga, sirviendo tanto como barco de guerra y de comercio estratégico, mostrando un equilibrio entre velocidad, maniobrabilidad y fuerza de combate.

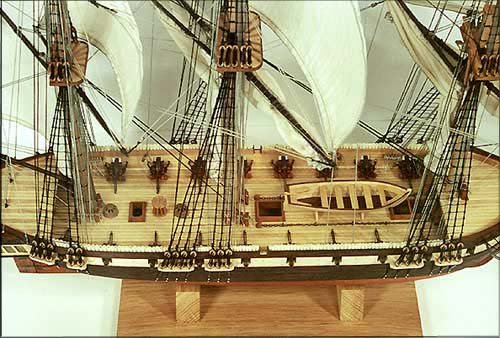

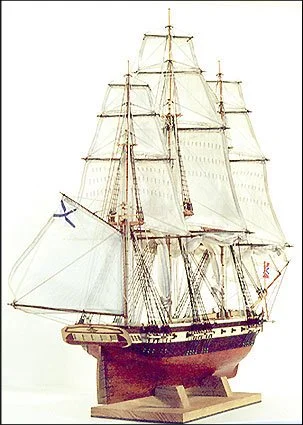

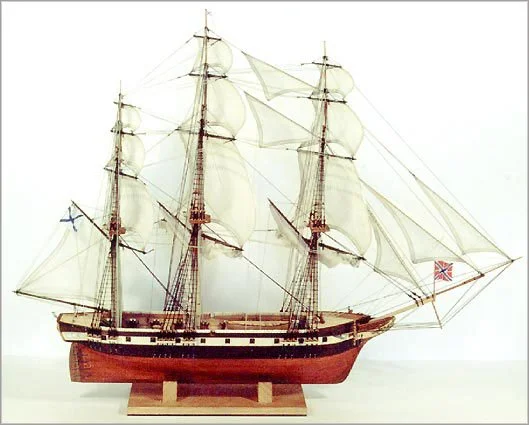

La corbeta Olivuco de 1841 era un buque con el palo trinquete y mayor con velas cuadradas y el palo mesana con vela cangreja y vela escandalosa. Disponía de una única cubierta de combate con una batería de 20 cañones. Su misión era la escolta del tráfico mercante, vigilancia litoral y a veces exploración para las escuadras de guerra.
La Corveta como tal desapareció a mediados del siglo XIX para volver a aparecer durante la Primera Guerra Mundial como buque de escolta más modesto pero marinero, que se limitara a acompañar a los barcos de puerto a puerto en vez de patrullar por su cuenta durante semanas.

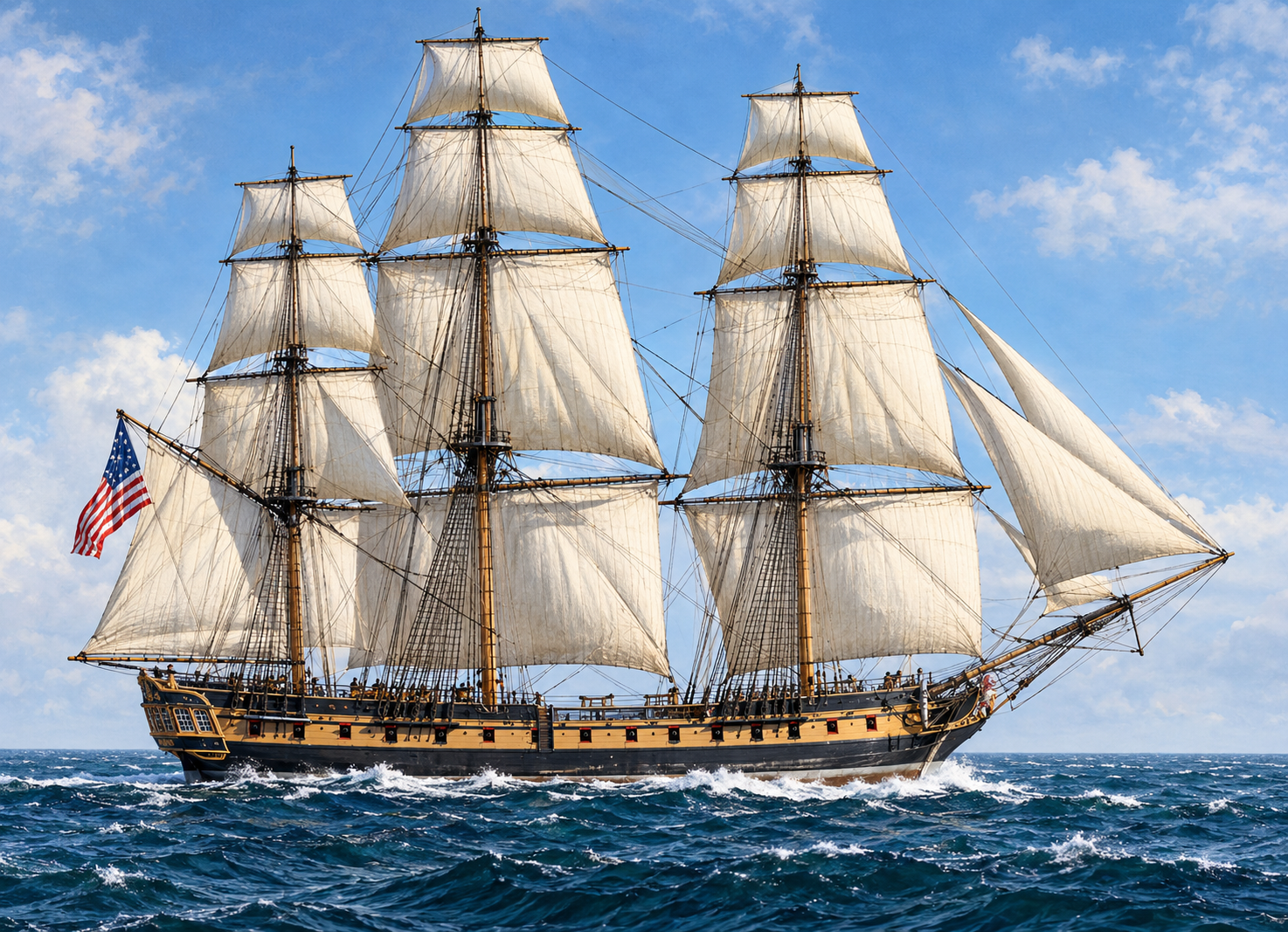

El USS Raleigh, fue una fragata construida por Messrs. James Hackett, Hill, y Paul en Portsmouth, New Hampshire, bajo la supervisión de Thomas Thompson; fue autorizada su construcción por el Congreso Continental el 13 de diciembre de 1775 y su quilla, fue puesta en grada el 21 de marzo de 1776 y botada el 21 de mayo de 1776.

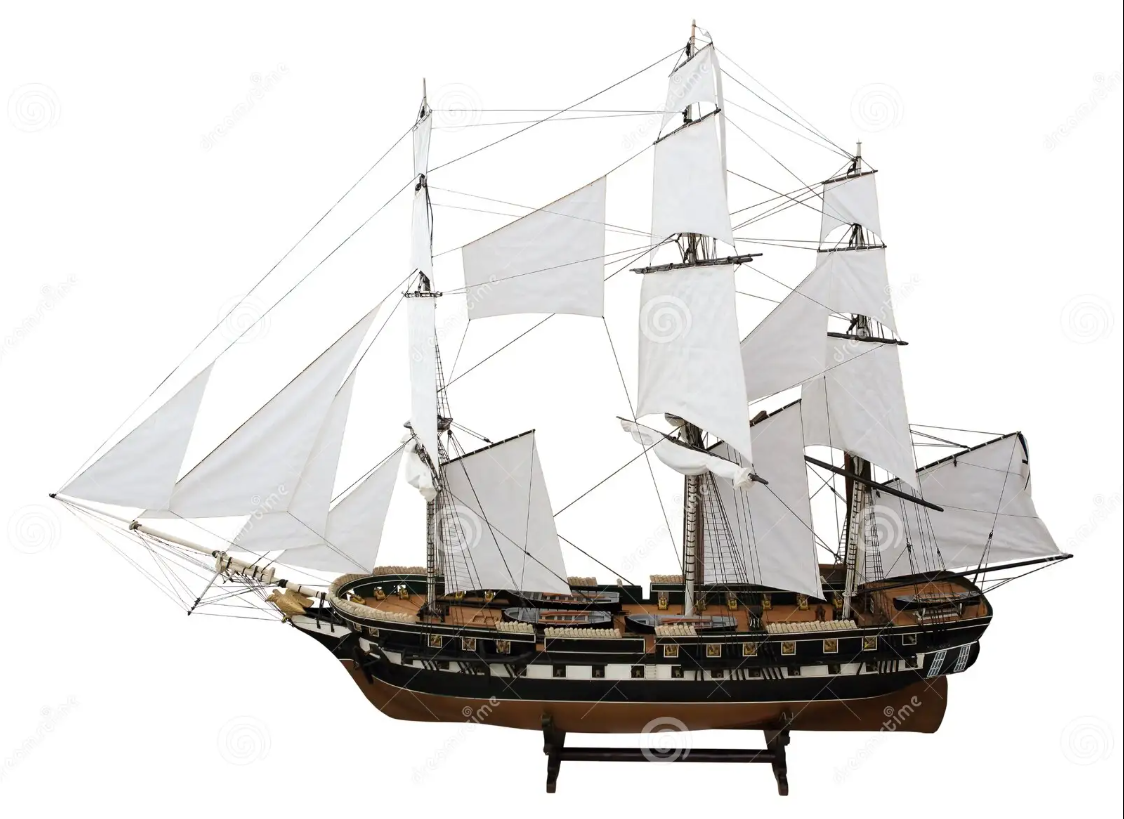

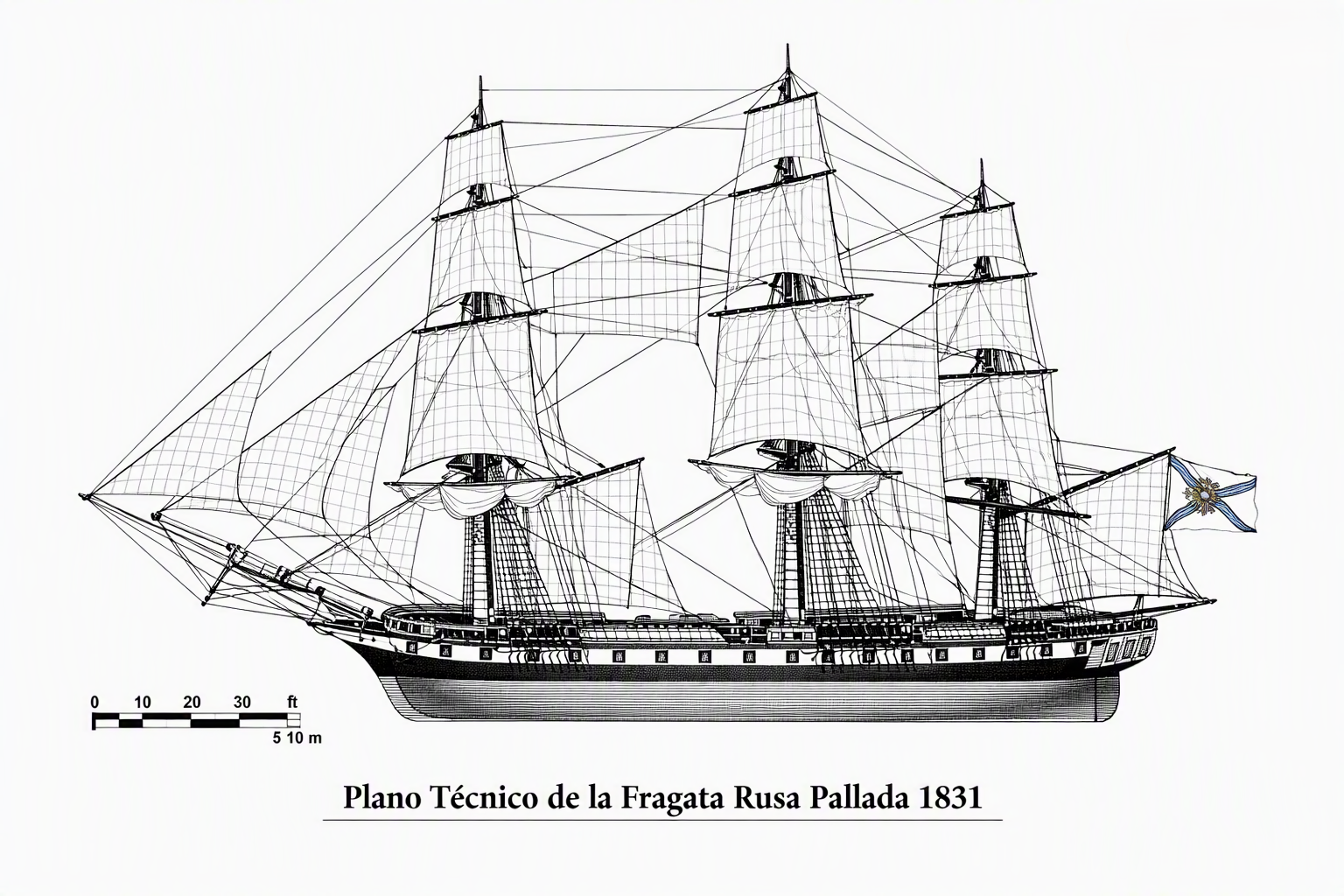

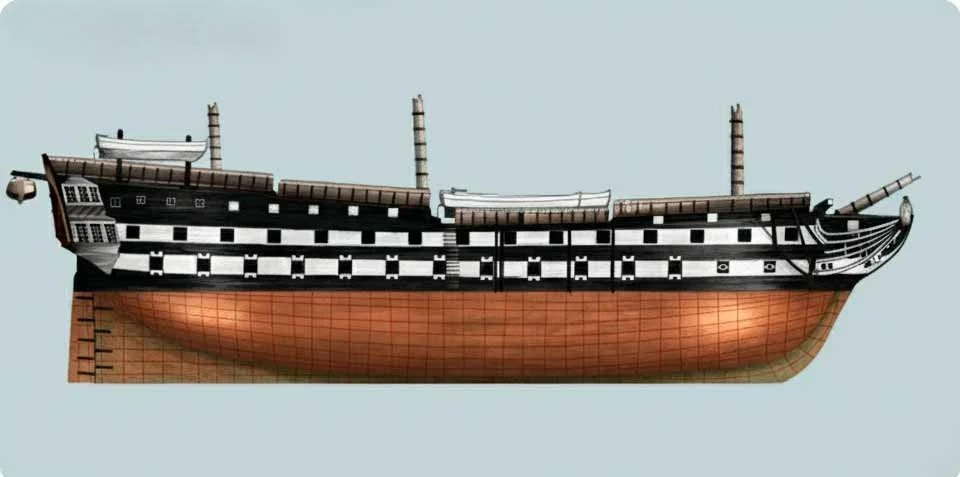

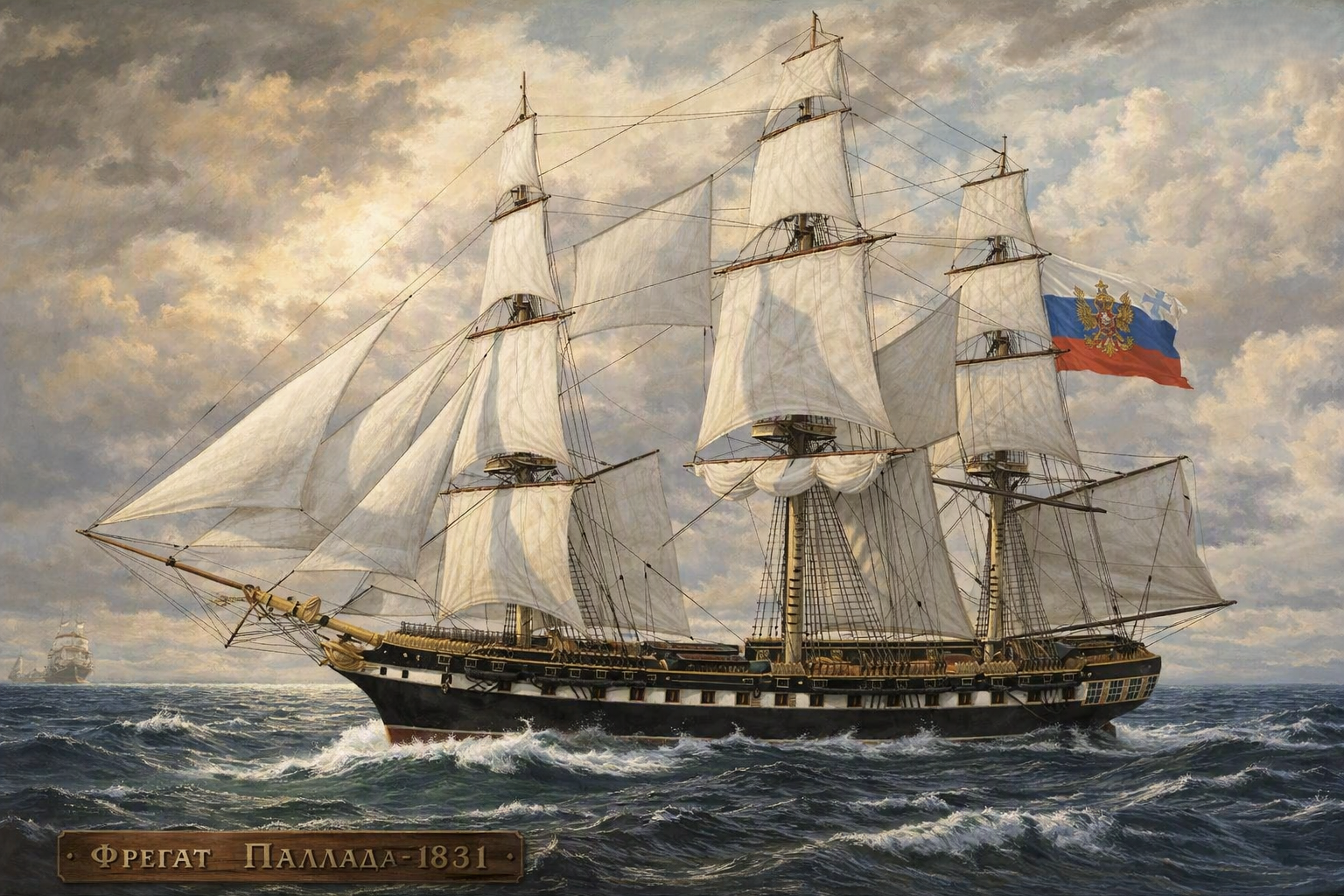

El Pallada era una fragata rusa de tres mástiles construida en madera, con un esqueleto transversal de refuerzo de acero en su casco. La longitud del casco, a la altura de la batería de la cubierta principal, era de 52,73 m (173,0 pies) (sin bauprés), y el ancho de manga máxima era de 13,31 m (43,7 pies). Su casco fue revestido con láminas de cobre para evitar la destrucción de la madera por organismos marinos. Una novedad en los barcos rusos de la época era el uso de portillos para iluminar los espacios de la tripulación en la cubierta inferior.

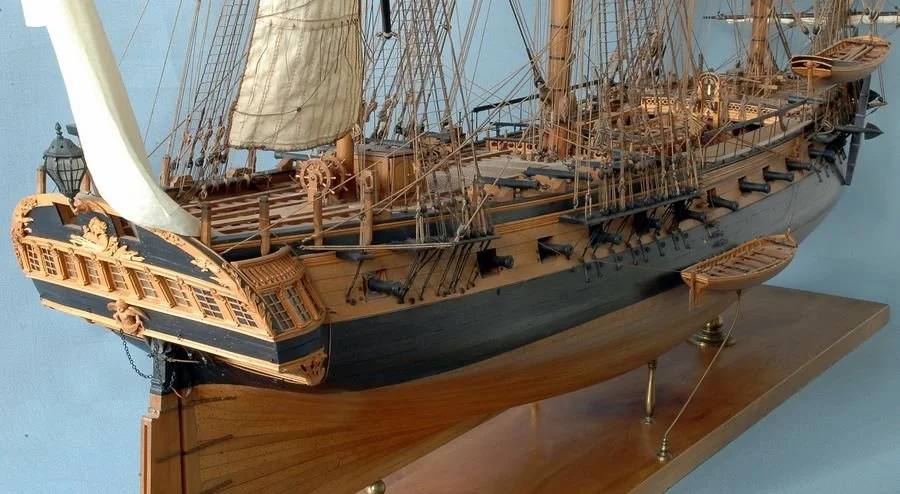

La fragata francesa La Belle Poule (1765) medía aproximadamente 43 metros de eslora, 11,2 metros de manga y tenía un calado de 4,9 metros, con un desplazamiento de unas 1.150 toneladas. Estas dimensiones la situaban como una fragata de 12 libras de la clase Dédaigneuse, Las medidas de La Belle Poule reflejan el diseño típico de las fragatas francesas de mediados del siglo XVIII: casco estilizado para velocidad, manga relativamente estrecha y armamento medio, lo que la hacía ideal para exploración, escolta y enfrentamientos rápidos.

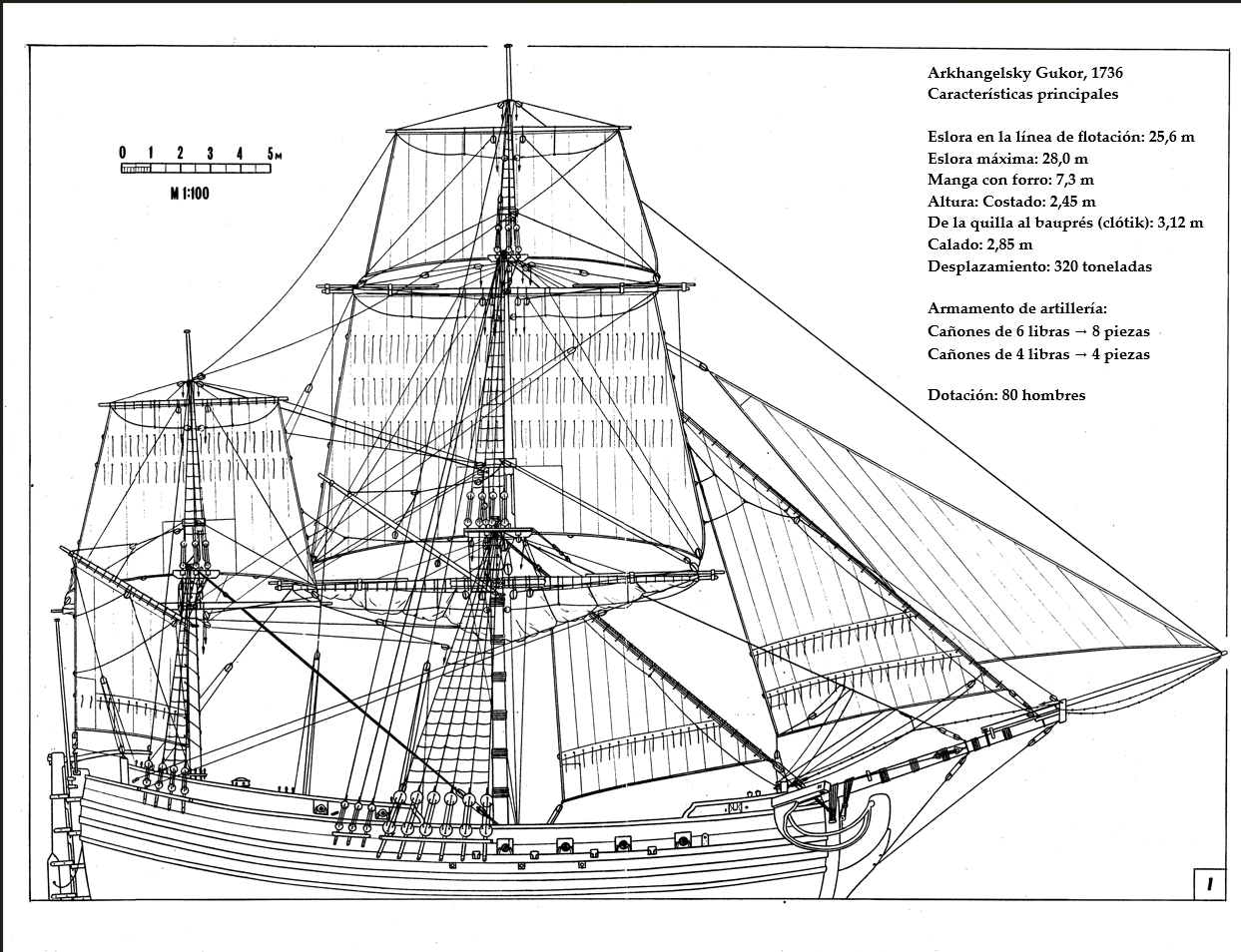

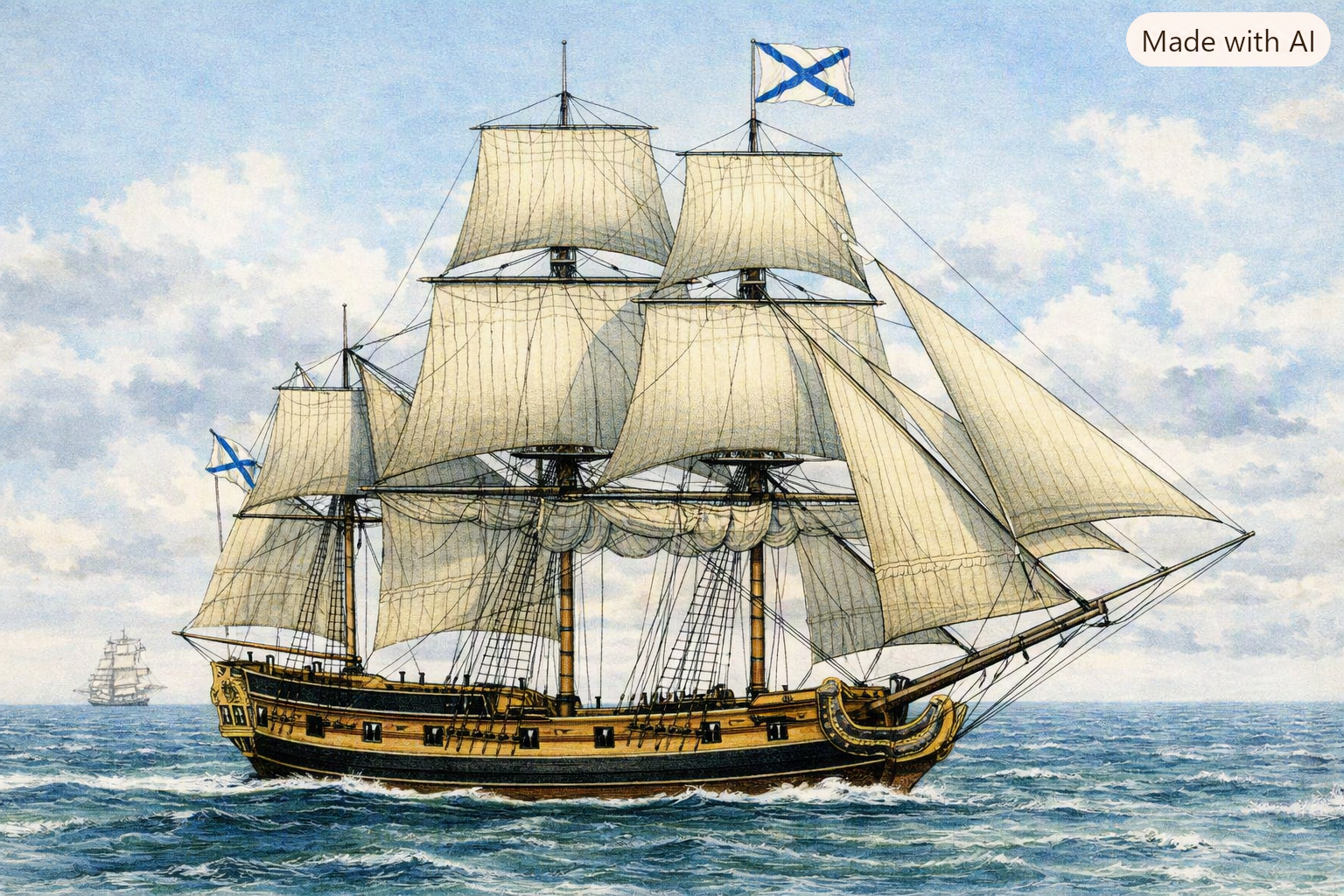

Un conjunto de planos para construir la maqueta del bergantín Arkhangelski Gukor de 1736, ofrece todas las vistas, detalles y cotas necesarias para reproducir fielmente esta embarcación de dos palos —mayor y trinquete— con bauprés y velas cuadras; en la representación se incluye la gran cangreja de la vela mayor, con información sobre aparejo, jarcias y disposición de velas.

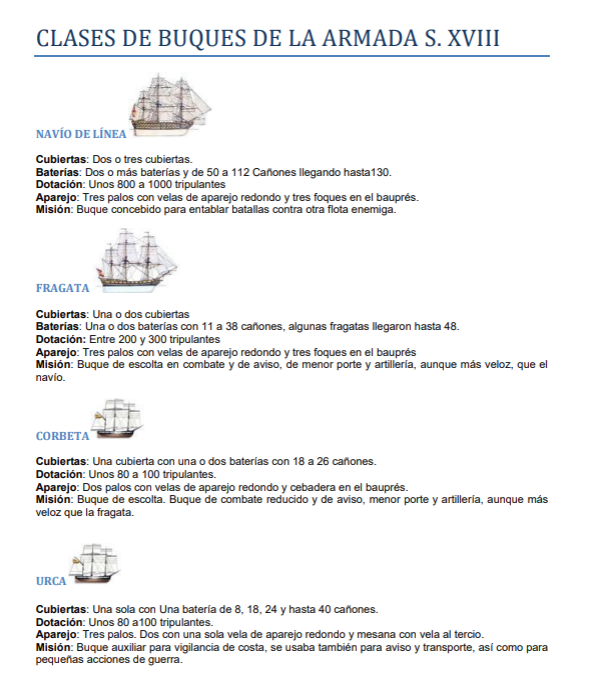

La acomodación y posiciones de 12 hasta 24 piezas de artillería, así como el desplazamiento aproximado de 150 toneladas; reflejarían su equilibrada combinación de poder de fuego, velocidad, agilidad y aptitud para transporte, vigilancia costera, correo, aviso y acciones de combate.

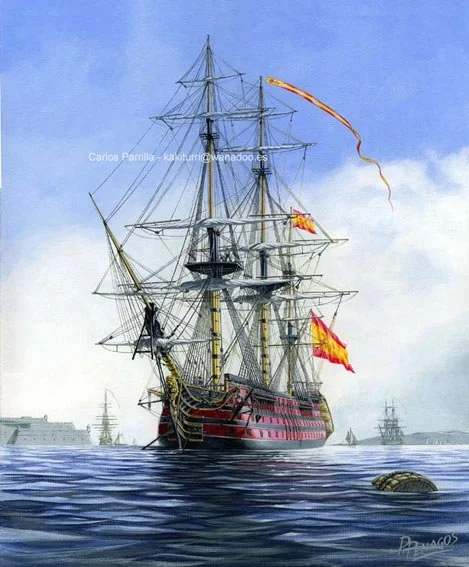

El Santísima Trinidad, navío español de primera línea, con casco y cubiertas hechos exclusivamente de caoba, se botó en La Habana en 1769. La cantidad de madera empleada en la construcción de un navío era impresionante: en total se necesitaban unos 3000 árboles, cada uno de los cuales proporcionaban unos 180 metros tablazón, y esto para un navío de tercera clase, la unidad básica de todas las marinas europeas. El pino para la arboladura crecía en abundancia en el actual México, necesitándose unos 40 árboles para hacer las 22 vergas de un navío de tres palos y de tercera clase. En la era preindustrial de fines del siglo XVIII, el astillero era el centro manufacturero más importante y los grandes navíos de Línea las obras de mayor envergadura que se realizaron antes de la revolución industrial.

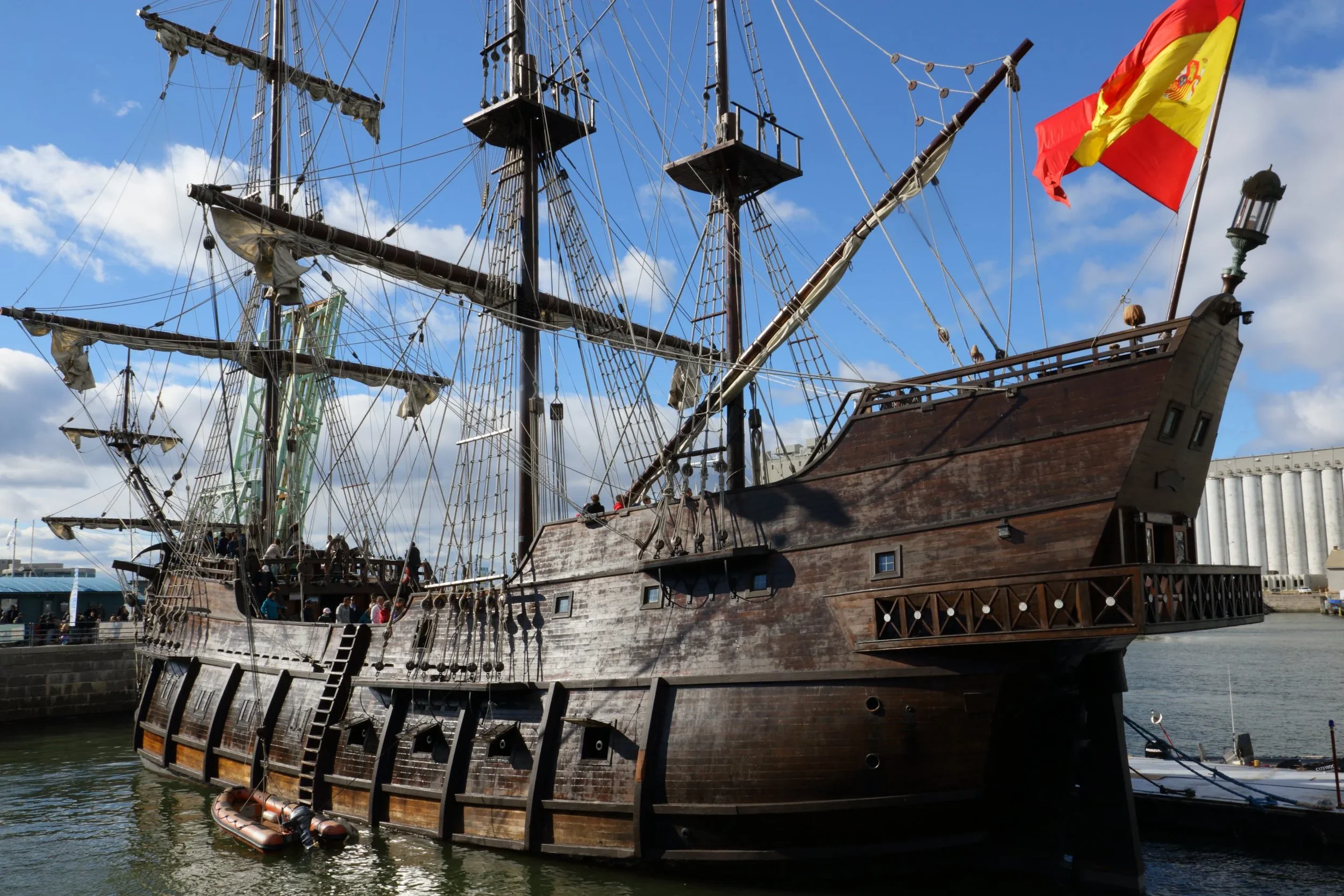

El galeón español
El galeón fue una embarcación emblemática de la marina hispana entre los siglos XVI y XVIII, diseñada para combinar capacidad de carga y aptitudes combativas. Surgió como evolución de las nao y las carabelas, adaptándose a las necesidades del comercio transatlántico y de la guerra naval en la era de los descubrimientos.
Orígenes y evolución
Siglo XVI: Desde las primeras expediciones a América, las potencias ibéricas adaptaron cascos más largos y bajos que mejoraban la vela y la maniobrabilidad. El término "galeón" empezó a usarse para embarcaciones con mayor eslora y más artillería.
Diseño: Casco alargado y estrecho en comparación con la nao, proa afilada y popa alta con castillo. Cubiertas múltiples para armas y carga. Velamen compuesto por velas cuadradas en los palos mayores y velas latinas en el trinquete, lo que ofrecía equilibrio entre velocidad y control.
Armamento: Balística naval creciente; los galeones podían llevar decenas de cañones en baterías laterales, pasando de simples refuerzos defensivos a herramientas ofensivas en las flotas de guerra.
Funciones y rutas
Flotas de Indias: Los galeones fueron la columna vertebral de las Flotas de Indias (siglos XVI–XVIII), convoyes que transportaban metales preciosos, mercancías y pasajeros entre España y sus colonias americanas. Su diseño priorizaba la capacidad de carga y la protección contra corsarios y potencias enemigas.
Guerra y escolta: Fueron utilizados tanto en combates abiertos (batallas navales) como en misiones de escolta y patrullaje. La Armada española organizó galeones en escuadras y galeones de guerra específicos para enfrentarse a flotas rivales, corsarios y piratas.
Comercio asiático: Galeones como los Manila galleons (galeones de Manila) efectuaron la ruta entre Filipinas y la Nueva España, trayendo seda, porcelana y especias hacia Acapulco, donde la mercancía continuaba hacia Europa.
Momentos clave
Batalla de Lepanto (1571): Aunque dominada por galeras, la era mostró la importancia de los buques de vela y la artillería de abordo; la tecnología naval siguió evolucionando.
Siglo XVII: Auge y consolidación de las rutas atlánticas y del Pacífico; enfrentamientos frecuentes con Inglaterra, Francia y Holanda llevaron a mejoras en construcción y armamento.
Siglo XVIII: El declive del predominio español en mares y la modernización naval europea hicieron que el diseño de buques continuara transformándose; los galeones cedieron lugar a fragatas y navíos de línea más especializados.
Legado y declive El auge del galeón estuvo ligado a las necesidades imperiales y mercantiles de España. Con el tiempo, las exigencias de combate en línea, mayor maniobrabilidad y el desarrollo de buques más rápidos y mejor artillados provocaron la transición hacia otras clases de barcos. Aun así, el galeón dejó una huella duradera en la historia marítima: símbolo de la expansión europea, del comercio transoceánico y de la mezcla tecnológica entre carga y combate.
Curiosidades
El galeón San José (siglo XVIII) se convirtió en leyenda por su hundimiento cargado de riquezas en el Caribe.
Los galeones de Manila establecieron el primer comercio regular entre Asia y América durante más de dos siglos.
Reconstrucciones modernas y réplicas permiten estudiar su arquitectura y rol histórico en museos y festivales navales.
Resumen El galeón español fue una embarcación clave en la época de los imperios marítimos: una solución práctica para transportar riquezas y proteger rutas, que a la vez influenció la guerra naval y el comercio global hasta ser reemplazado por diseños más especializados en los siglos posteriores.

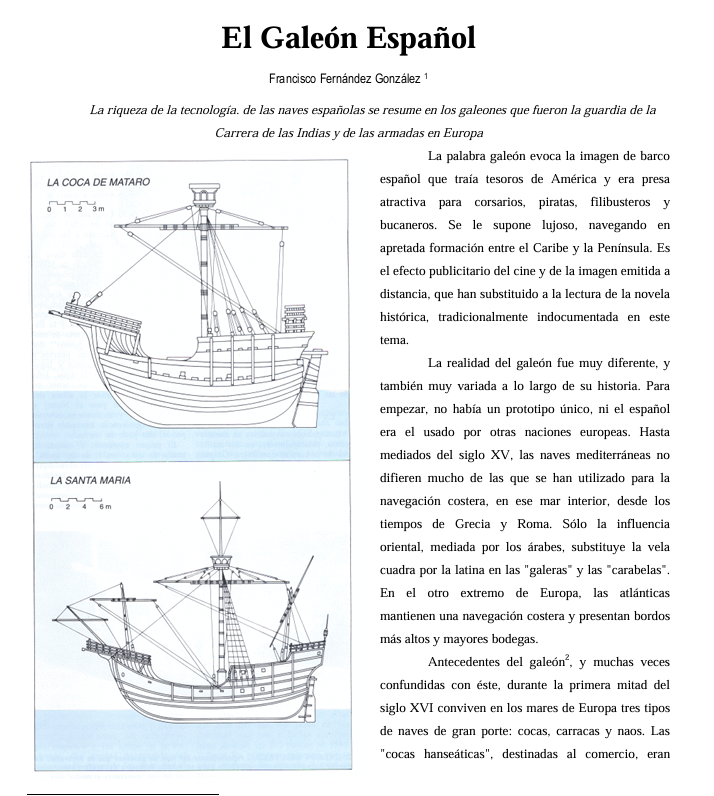

La riqueza de la tecnología. de las naves españolas se resume en los galeones que fueron la guardia de la Carrera de las Indias y de las armadas en Europa

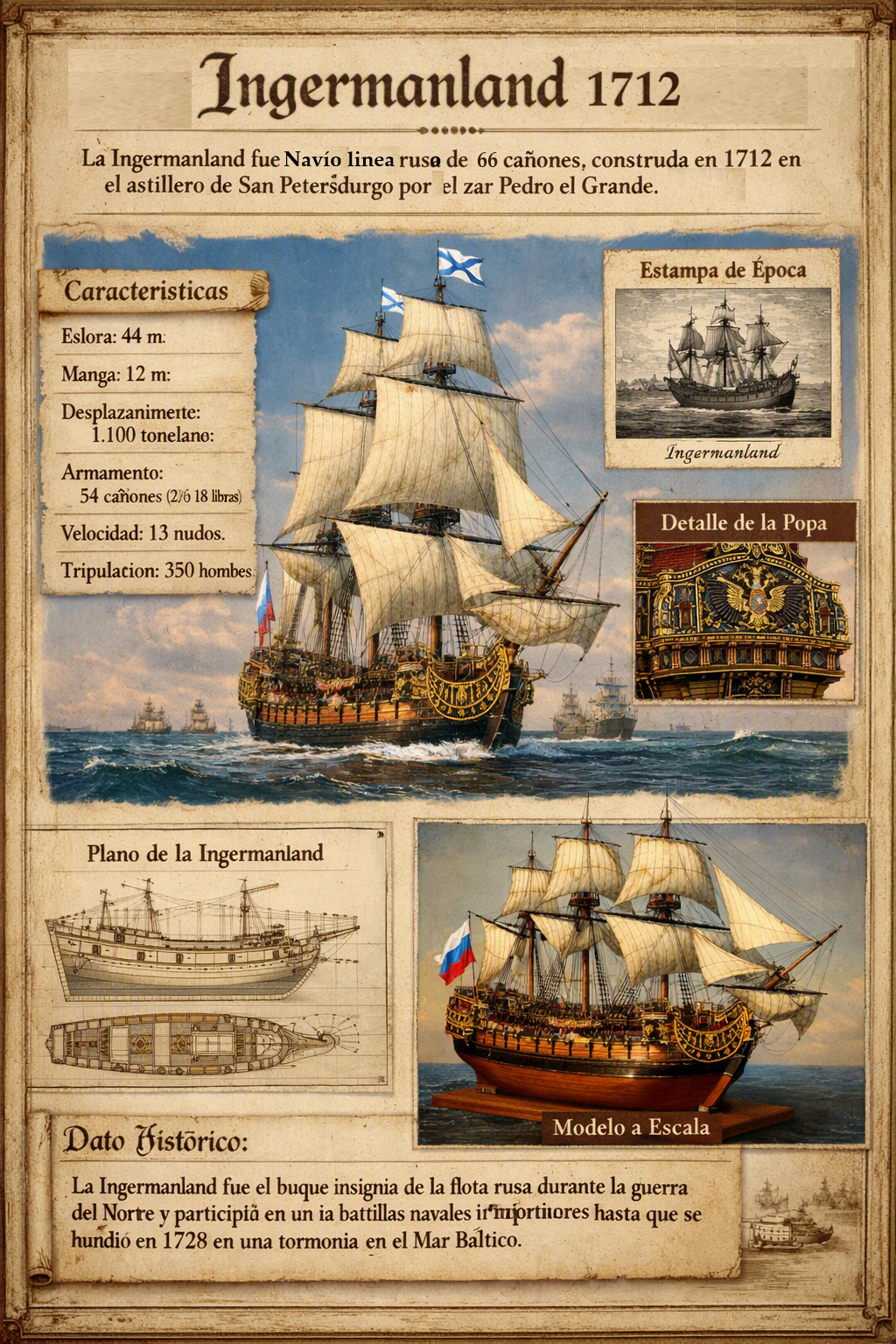

Ingermanland fue un navío de línea de dos cubiertas, precursor del modelo de 66 cañones que dominaría la flota rusa en el siglo XVIII. Su nombre proviene de la región de Ingermanlandia, conquistada a Suecia al inicio de la Gran Guerra del Norte. Fue diseñado personalmente por el zar Pedro I y construido en San Petersburgo en 1712. Sirvió como buque insignia durante los últimos años de la Gran Guerra del Norte y se convirtió en uno de los barcos más emblemáticos de la naciente flota rusa.

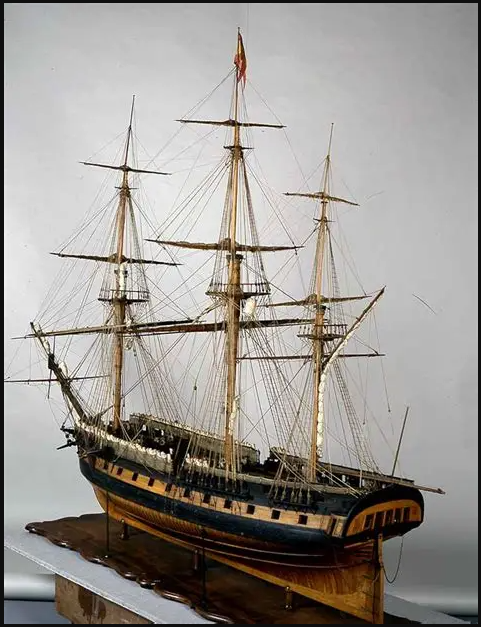

CONSTRUCCIÓN DE UNA FRAGATA ESPAÑOLA DE 22 CAÑONES. S. XVIII
A lo largo del S. XVIII la Real Marina Española tuvo un total de 196 fragatas, de las cuales 28 entran en el grupo de las de 22 a 24 cañones. En esta época, la diferencia entre corbetas y fragatas no estaba aún definida, y se incluyen en esta última denominación barcos desde 10 a 50 piezas de artillería. Sólo en el último cuarto de siglo se adoptaría la definición al estilo inglés (30 a 40) que tenía ya muchos años de antigüedad y había llevado a la construcción normalizada de fragatas de hasta 40 cañones, lo que daba una gran superioridad en cuanto al número de piezas en proporción con los navíos de línea y diversidad de funciones.

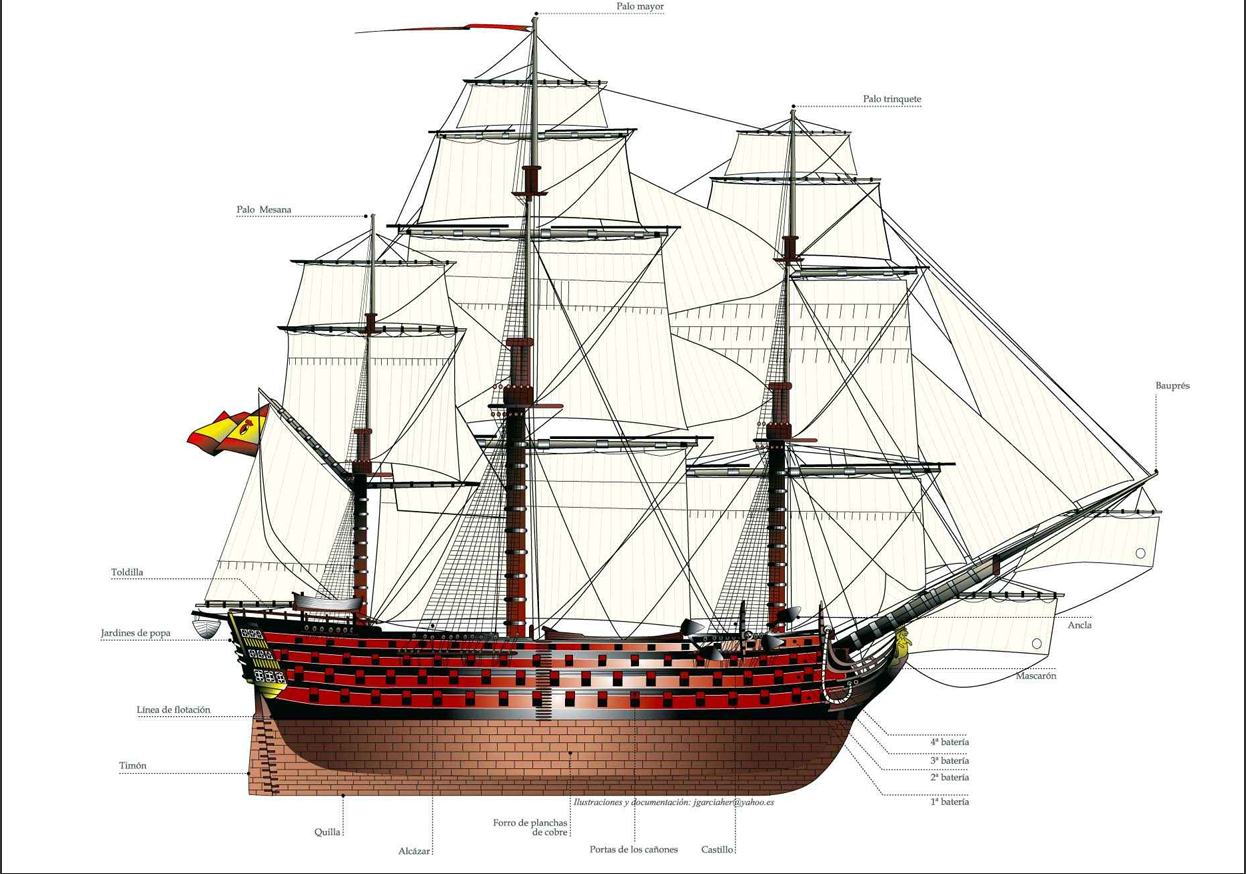

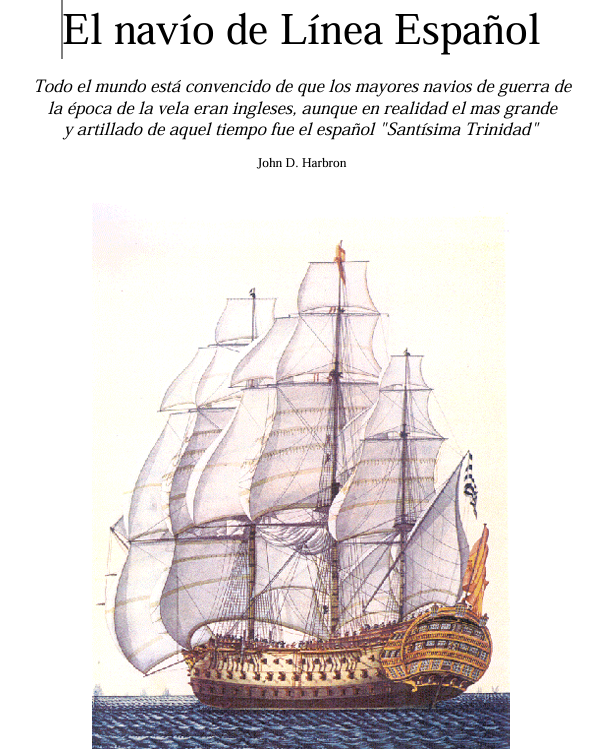

Navío de línea Santísima Trinidad — Resumen
Construcción: Iniciada en septiembre de 1767 en el arsenal de La Habana (Cuba). Constructores: Mateo Mullan, Pedro de Acosta e Ignacio Mullan.
Botadura: 2 de marzo de 1769.
Comandante destacado: Almirante Don Baltazar Hidalgo de Cisneros, apodado "El Magnífico".
Breve contexto técnico e histórico
Tipo: Navío de línea (buque de guerra de gran porte, diseñado para integrarse en la línea de batalla).
Importancia: Representa la construcción naval española del siglo XVIII en el Caribe, con influencia de astilleros habaneros reconocidos por su madera y mano de obra especializada.
Hundimiento (1805): Aunque la fecha y el lugar suelen asociarse con los eventos navales posteriores a la batalla de Trafalgar y las operaciones españolas y británicas en aguas atlánticas, la referencia a Punta de Camarinal sugiere pérdida en aguas del Estrecho de Gibraltar o su proximidad.
Notas para modelismo naval
Período y estilo: Diseño propio de finales del siglo XVIII — líneas robustas, cubiertas de artillería en varias baterías.
En el archivo encontrará varios juegos de planos en diferentes formatos, sistema constructivo paso a paso e información general para realizar una maqueta fiel al original.
Escala sugerida: 1:72 o 1:100 permiten buen equilibrio entre detalle y manejabilidad.
Elementos a destacar en la maqueta: disposición de baterías, jarcias y aparejo complejo, mascarón de proa y decoraciones propias del estandarte español del periodo.

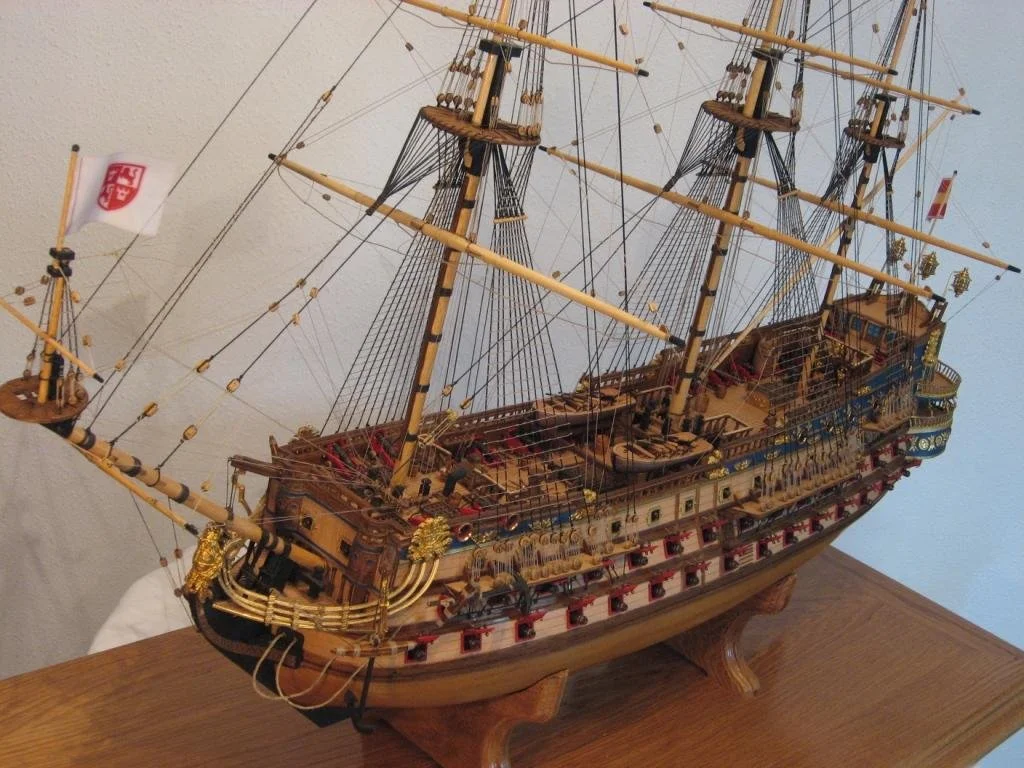

El galeón San Felipe fue uno de los más majestuosos navíos de guerra españoles del siglo XVII, construido hacia 1690 en los astilleros de Cádiz. Representó el apogeo de la ingeniería naval española, diseñado para escoltar flotas y proteger el comercio con las Indias. Su ornamentación barroca y su poderosa batería de cañones lo convirtieron en símbolo del poder marítimo de la Corona.

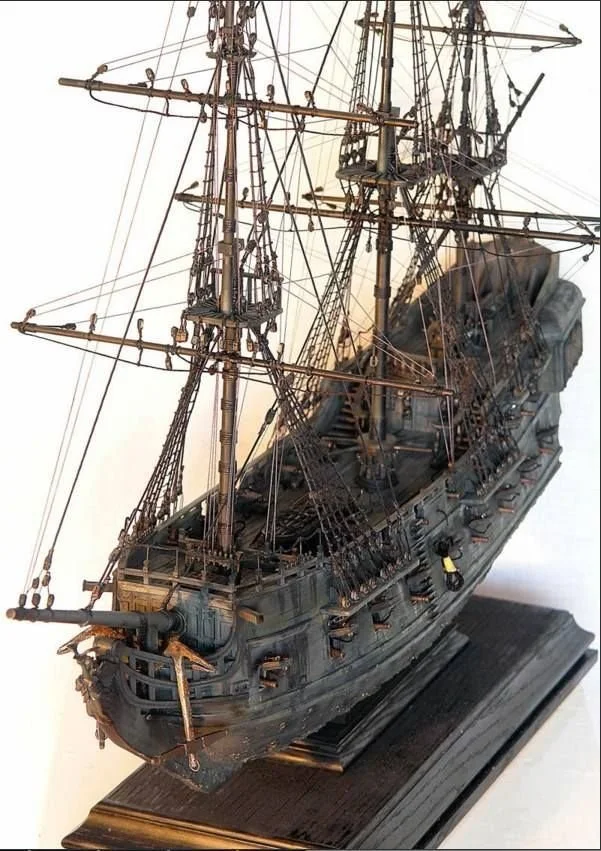

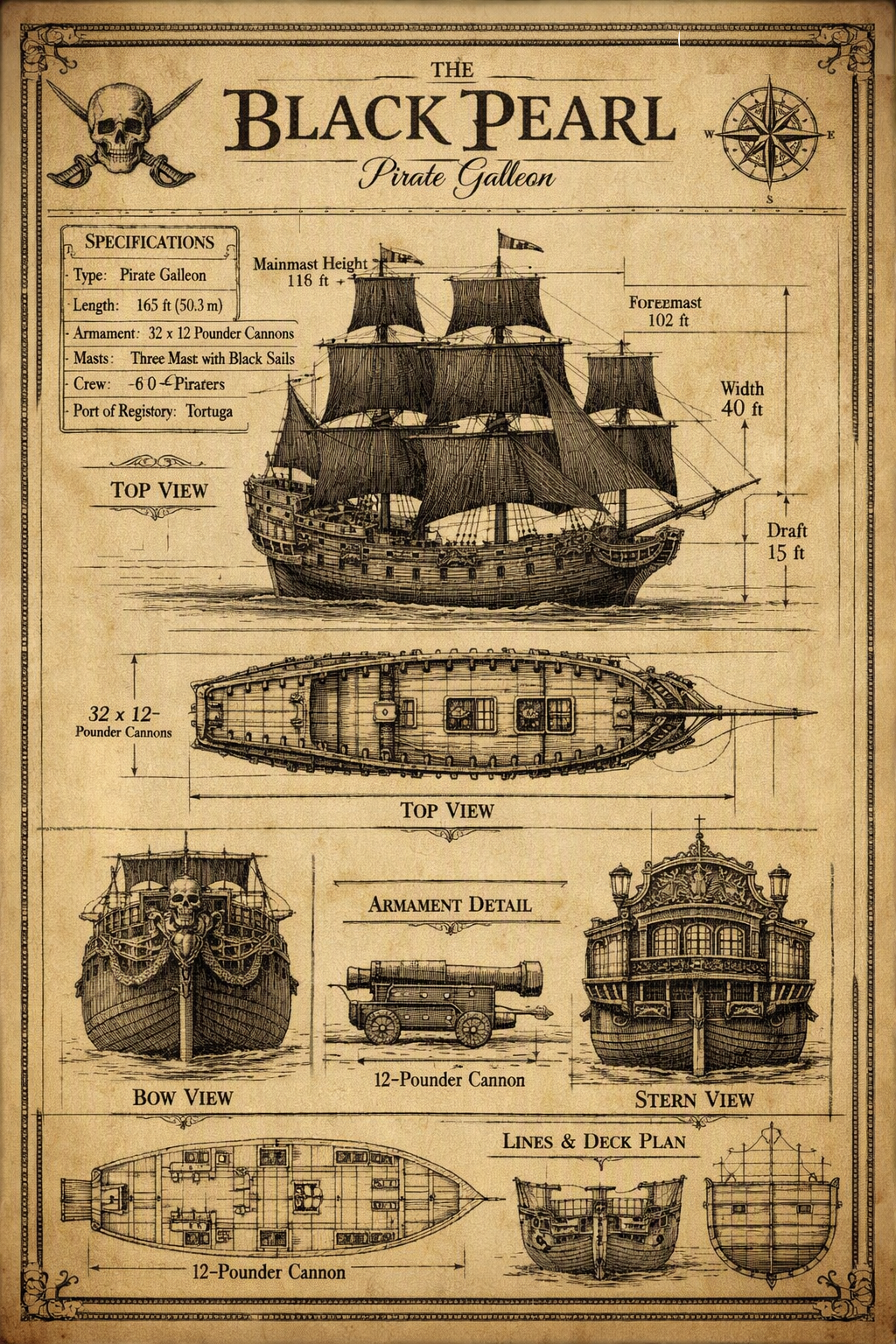

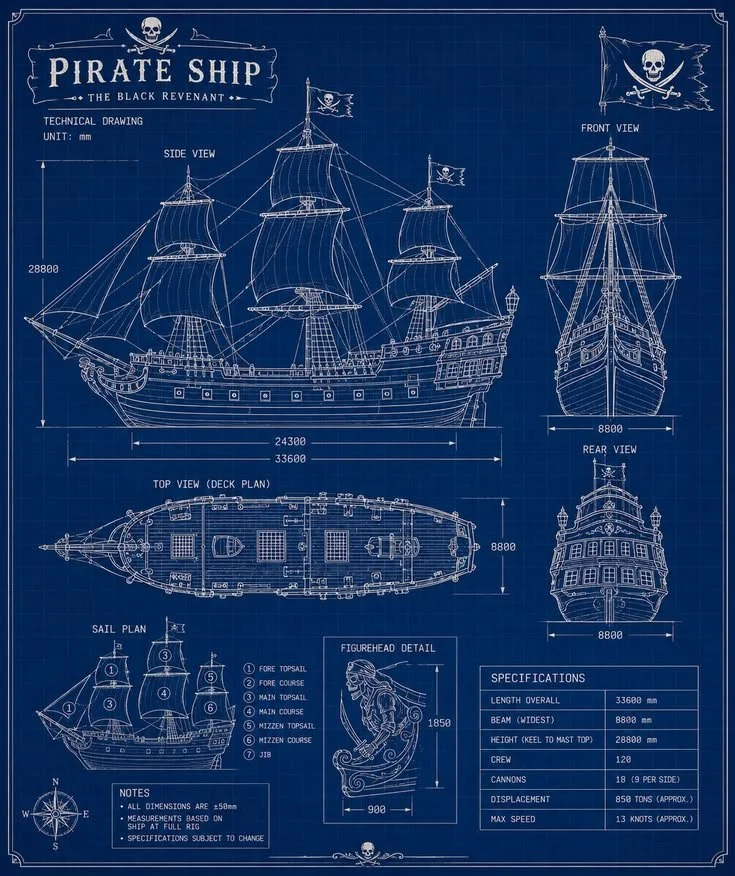

The Black Pearl (El Perla Negra) es un barco ficticio de la saga Piratas del Caribe, famoso por su velocidad sobrenatural y su aspecto imponente con velas y casco negros. Originalmente fue un mercante llamado Wicked Wench, transformado en galeón pirata y armado con 32 cañones de 12 libras.
⚓ Origen e historia
Nombre original: Wicked Wench, propiedad de la East India Trading Company.
Transformación: Hundido por orden de Lord Cutler Beckett y luego resucitado por Davy Jones, convertido en El Perla Negra.
Capitanes célebres: Jack Sparrow, Hector Barbossa, Will Turner.

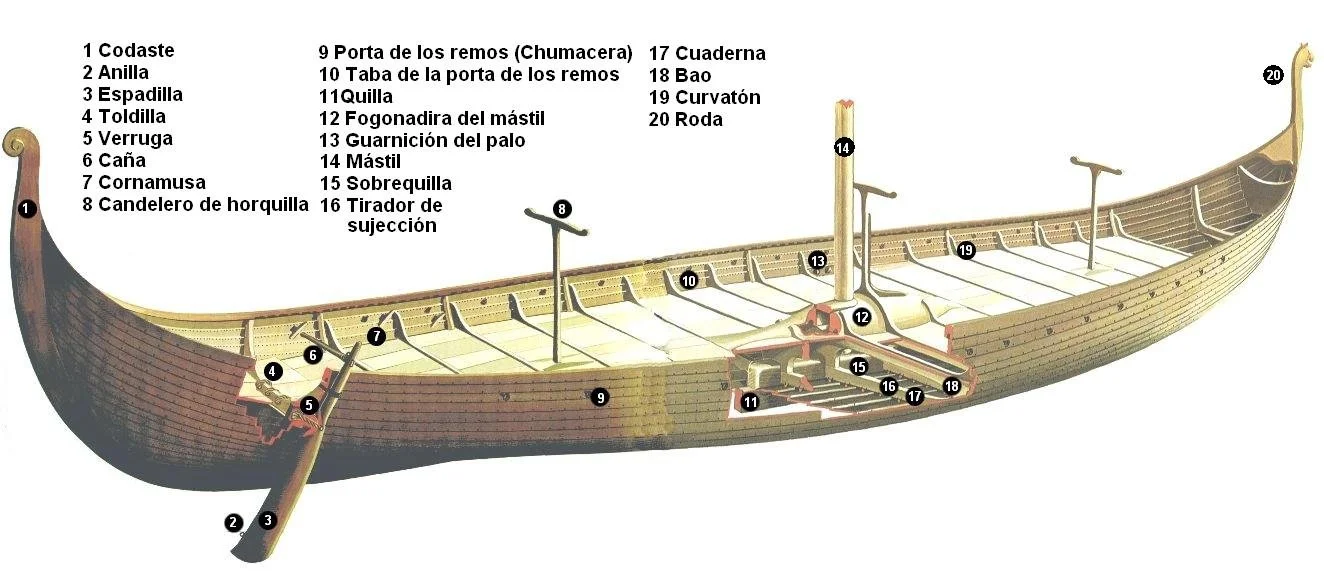

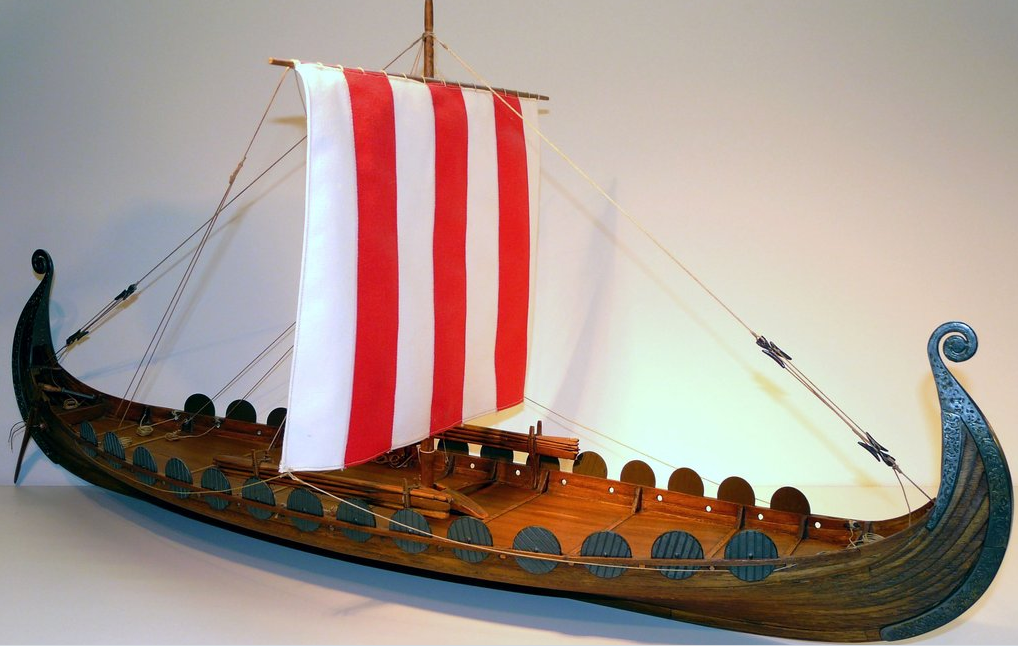

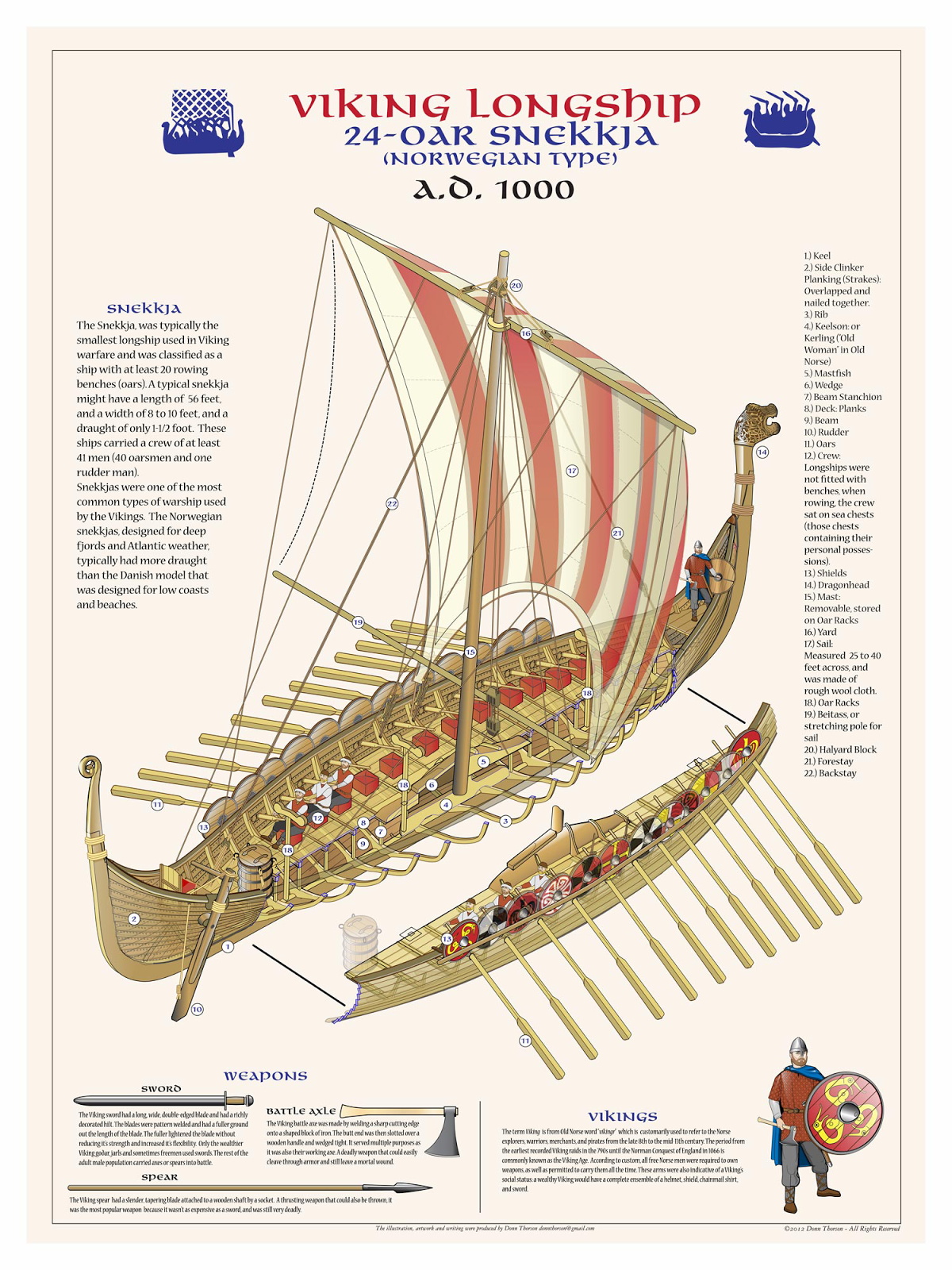

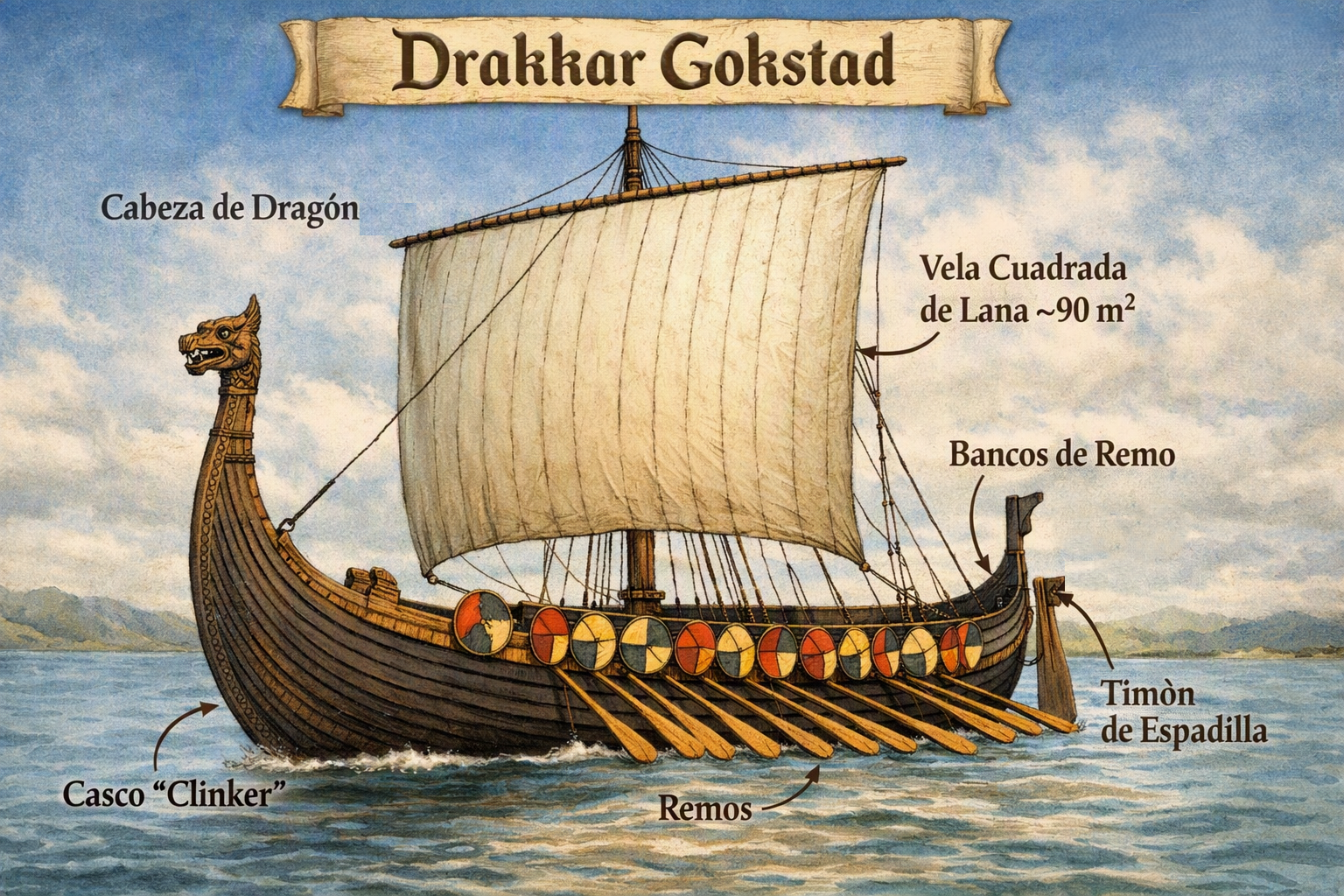

El Drakkar de Oseberg es uno de los hallazgos arqueológicos más importantes de la Era Vikinga: un barco funerario del siglo IX, construido en roble, de 22 metros de eslora y 5 de manga, hallado en 1904 en Noruega. Aunque navegable, su fragilidad sugiere que estaba destinado a viajes costeros y ceremoniales más que a expediciones largas.

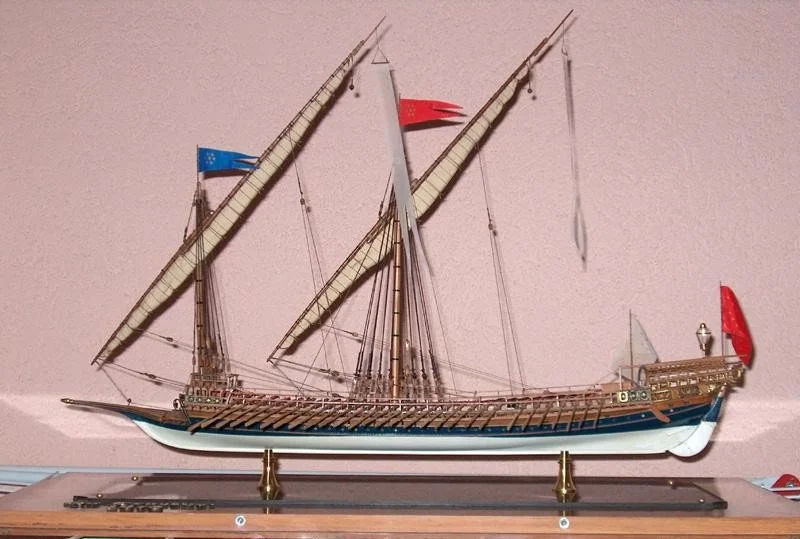

La Dracène pertenece a la tradición de la galera mediterránea francesa de la segunda mitad del siglo XVII. Las galeras del siglo XVII eran embarcaciones largas, ligeras y de poco calado, impulsadas principalmente por remos y complementadas con velas latinas. Aunque ya estaban en decadencia frente a los navíos de línea, aún se construyeron y usaron en el Mediterráneo hasta finales del siglo XVIII. Las galeras del siglo XVIII eran embarcaciones rápidas y maniobrables, útiles en costas y contra piratas, pero superadas por los navíos de línea en potencia de fuego y resistencia en alta mar.

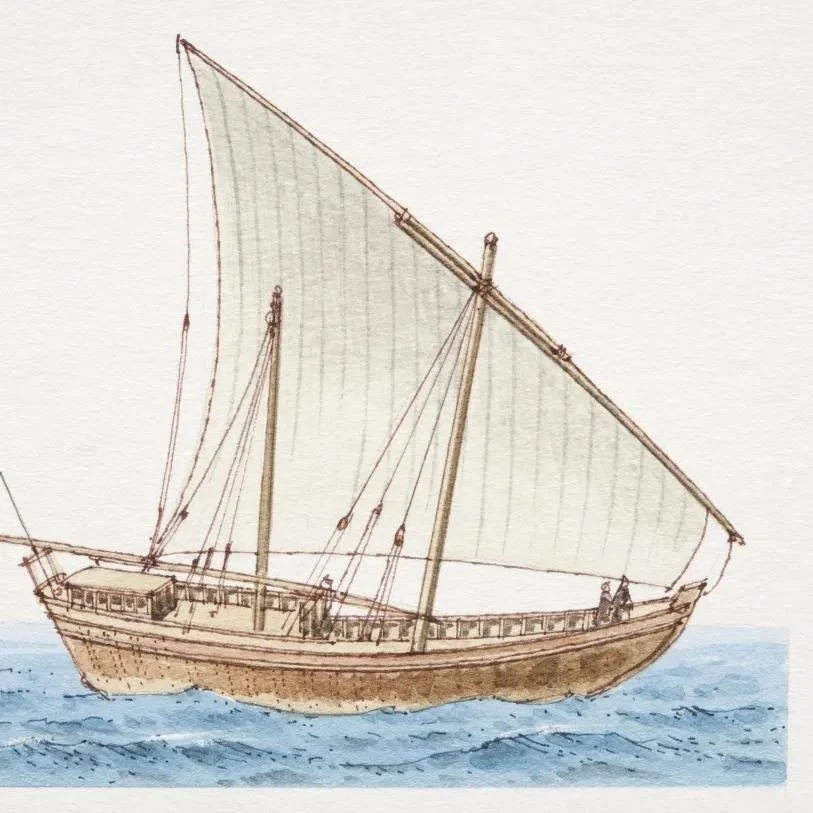

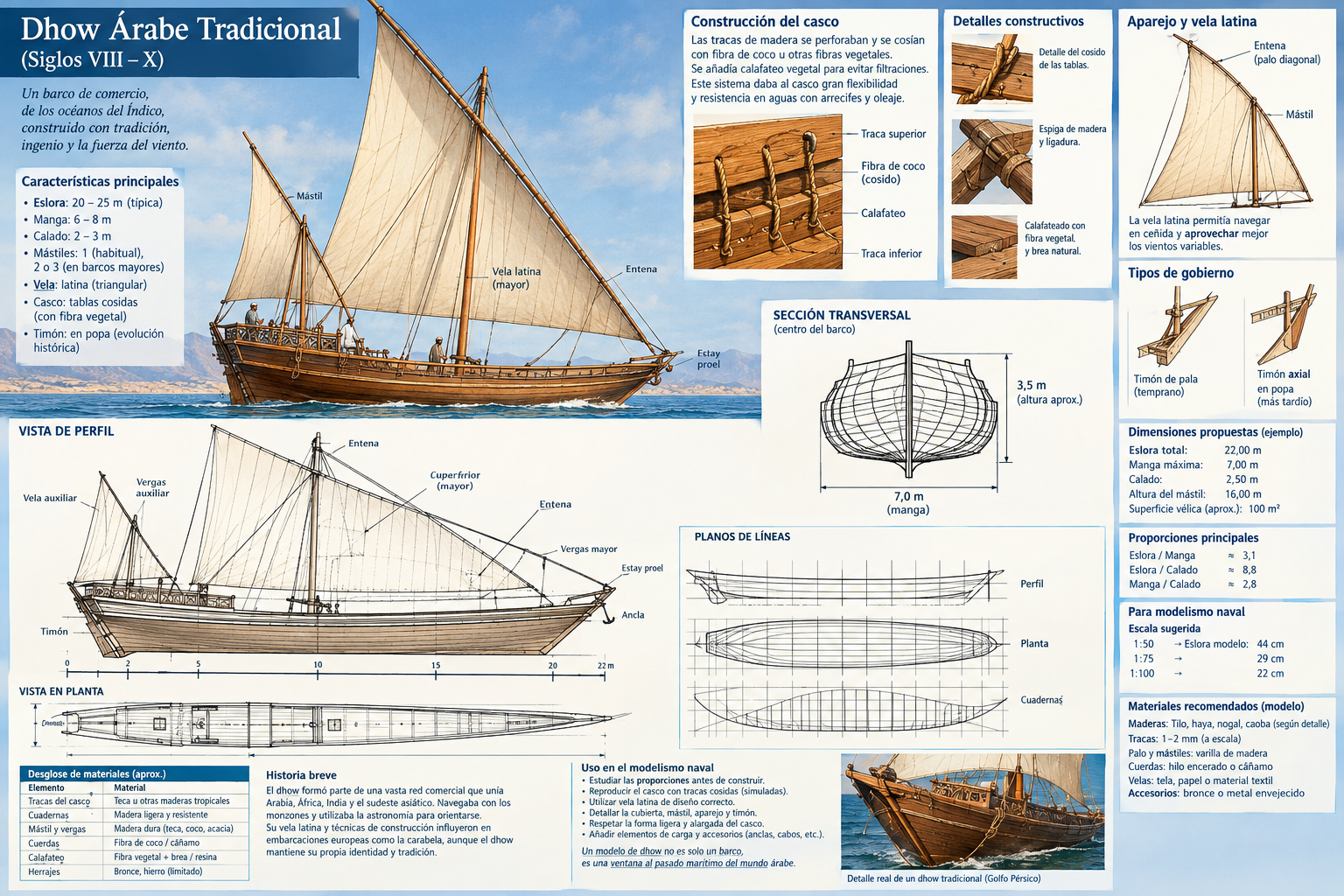

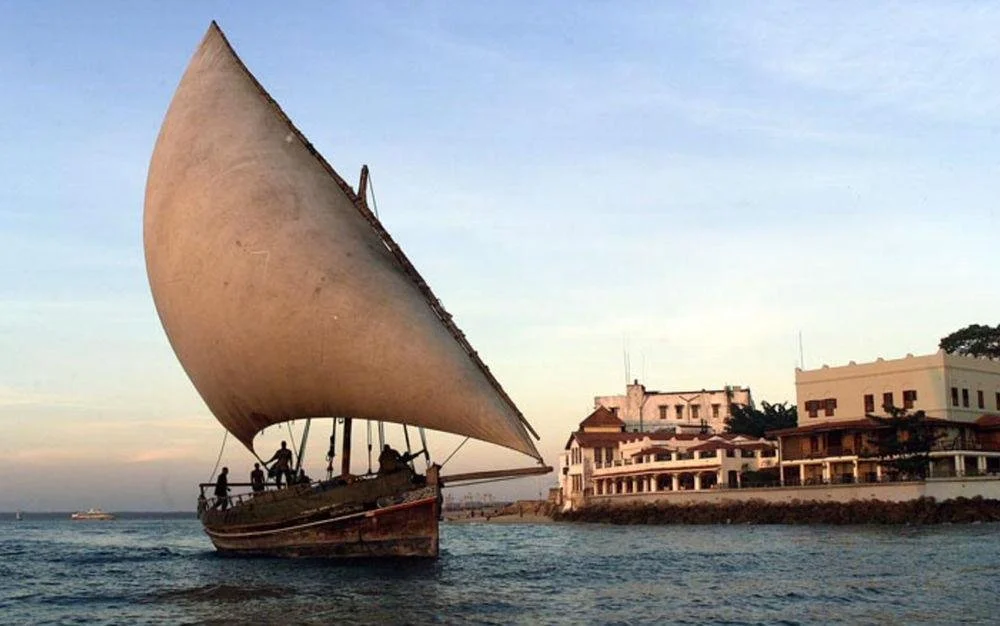

El dhow fue una familia de embarcaciones utilizadas durante siglos en el mar Rojo, golfo Pérsico, mar Arábigo y océano Índico occidental, llegando hasta las costas de India y África oriental.
Su función principal era comercial y pesquera. Transportaban mercancías como:
especias
incienso y mirra
madera
tejidos
cerámica
perlas
dátiles
esclavos, en determinados períodos históricos
otros productos entre Arabia, África, India y el sudeste asiático.

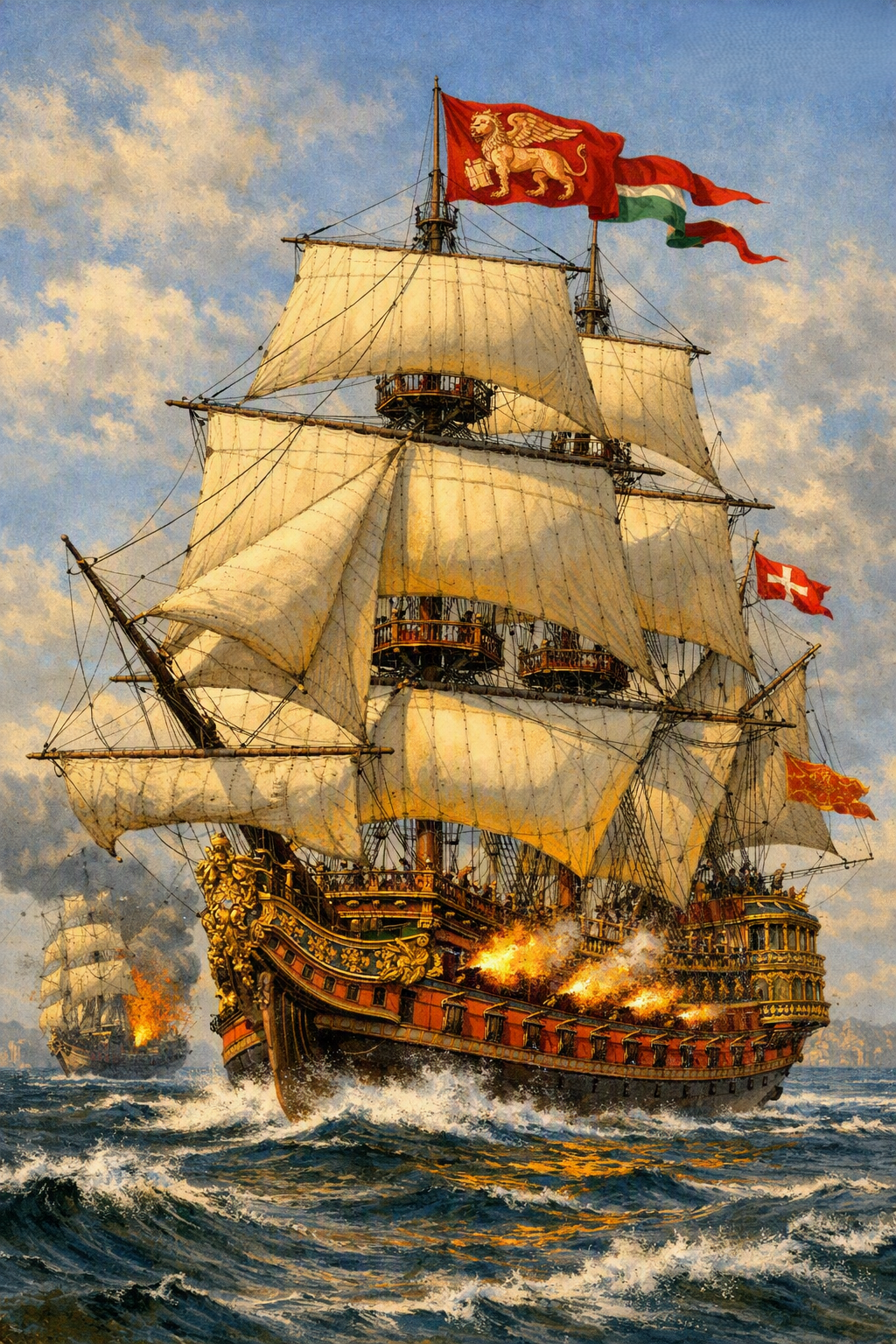

El Galeón Veneto fue una de las joyas de la marina de la República de Venecia durante los siglos XVI y XVII, símbolo del poder marítimo que dominó el Mediterráneo por más de mil años. Estos galeones combinaban la elegancia del diseño italiano con la potencia de fuego necesaria para proteger las rutas comerciales y participar en las grandes batallas navales contra el Imperio Otomano.

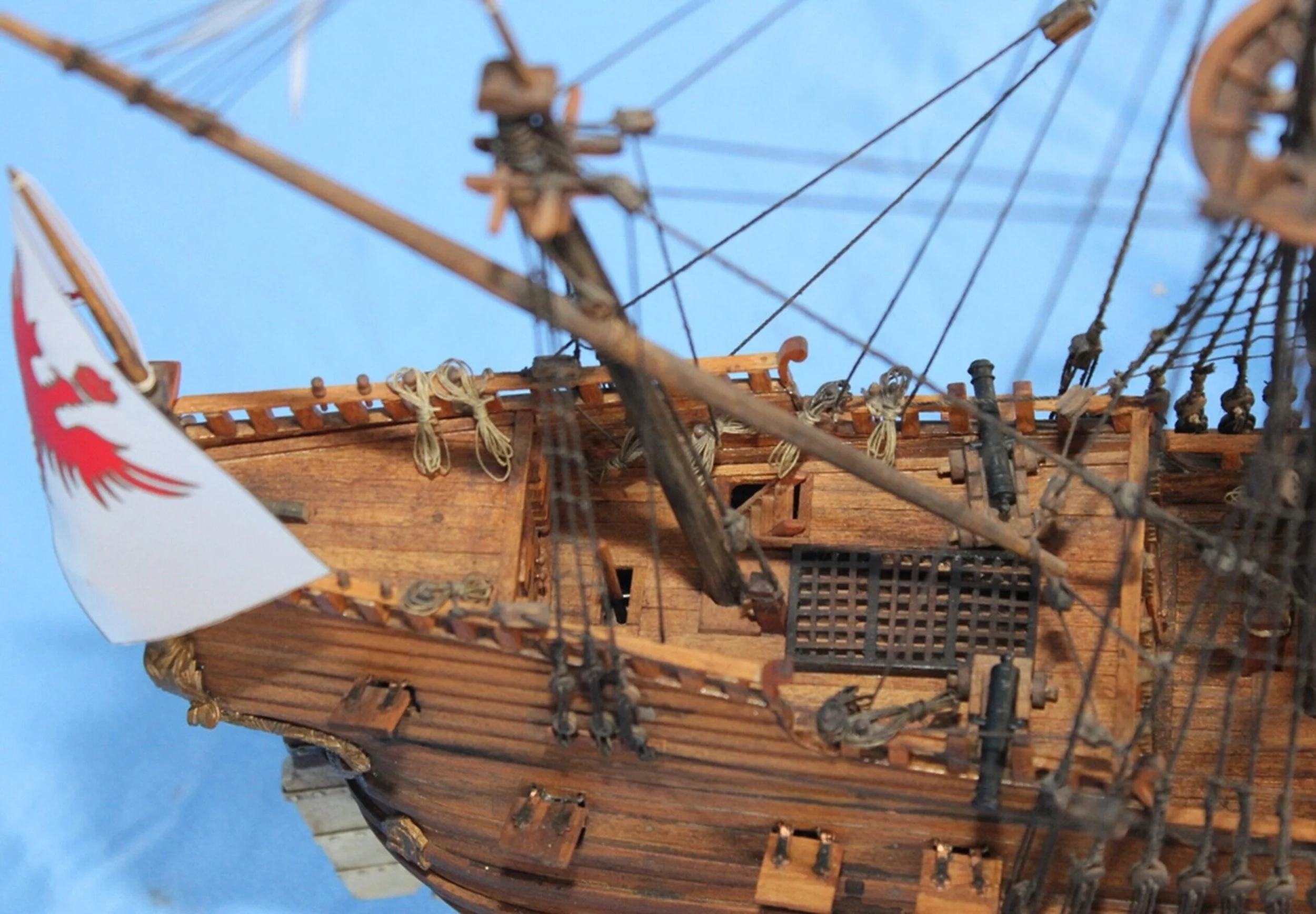

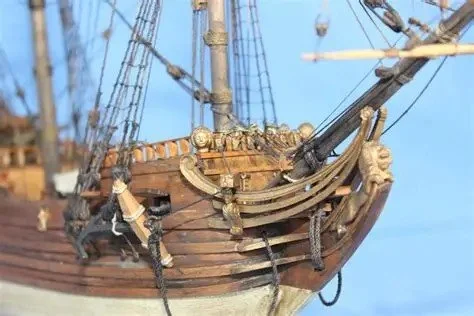

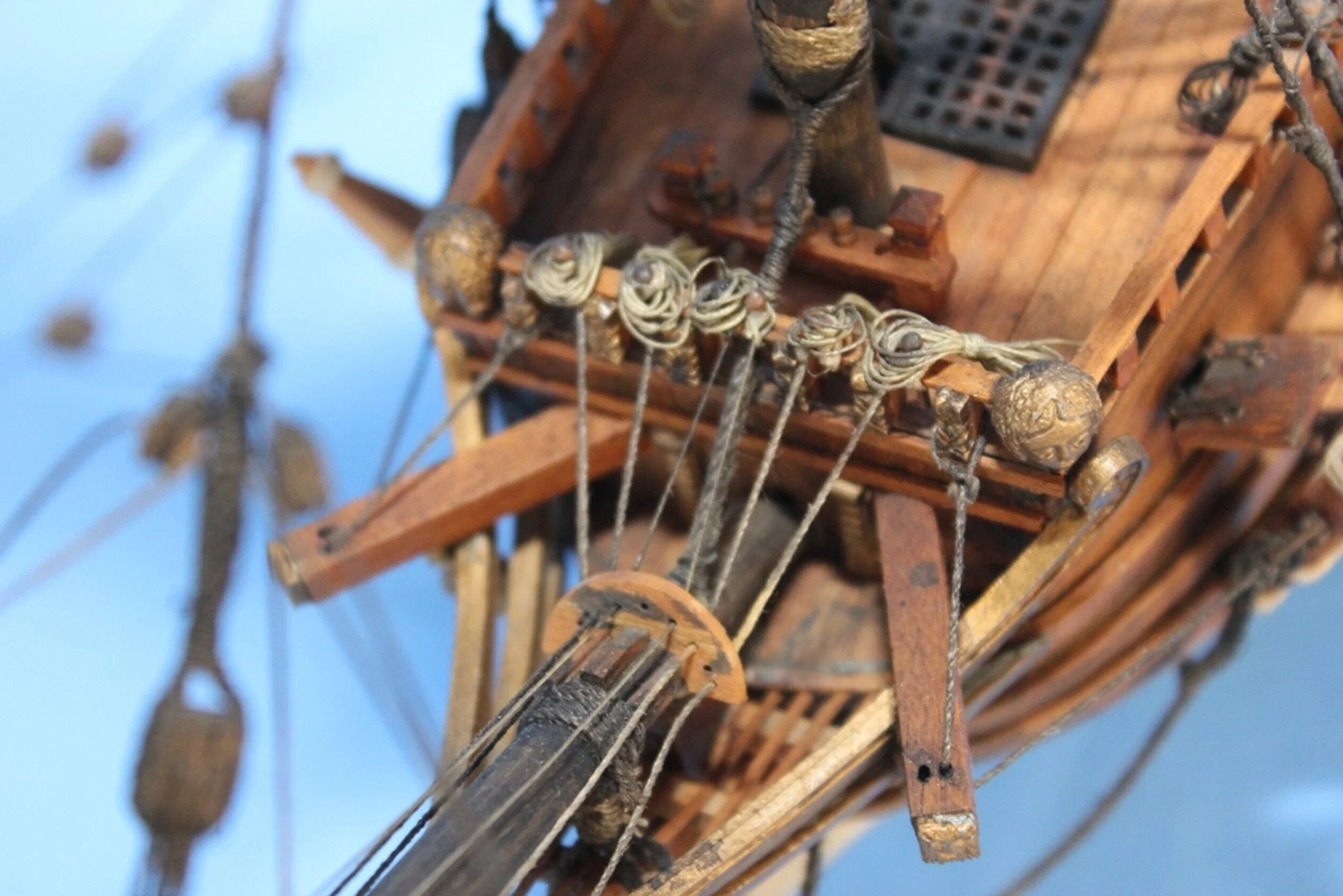

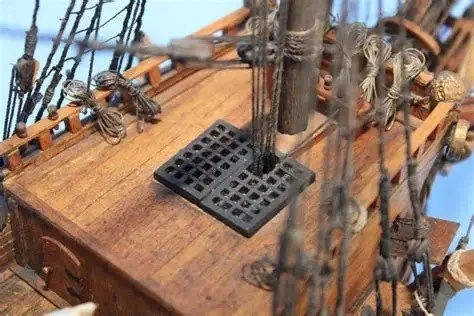

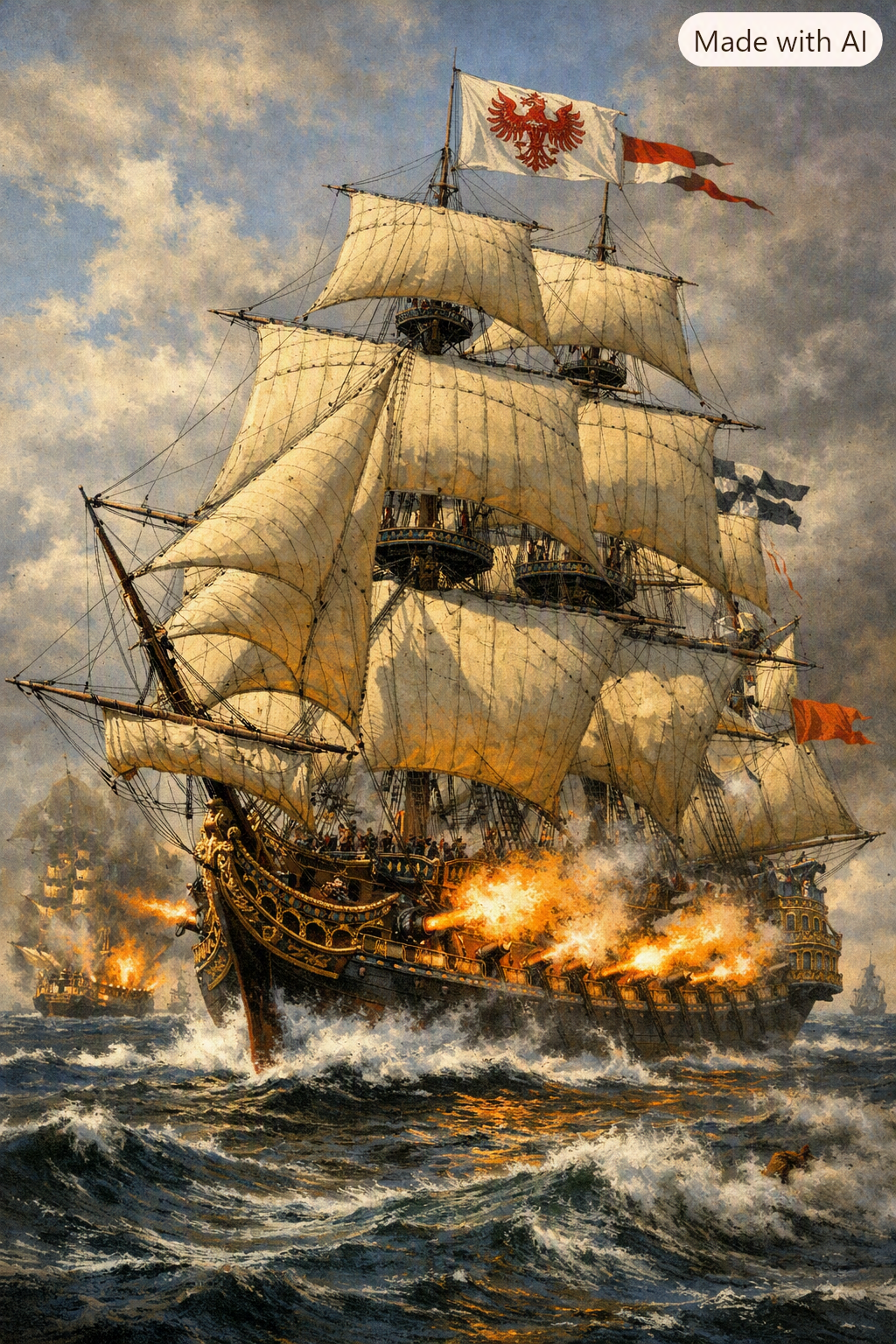

El galeón Derfflinger fue una imponente embarcación de guerra alemana del siglo XVII, representativa de la transición entre los grandes galeones renacentistas y los navíos de línea modernos. Su nombre honra al mariscal Georg von Derfflinger, héroe de la Guerra de los Treinta Años, y simboliza el poder naval emergente de Brandeburgo‑Prusia.

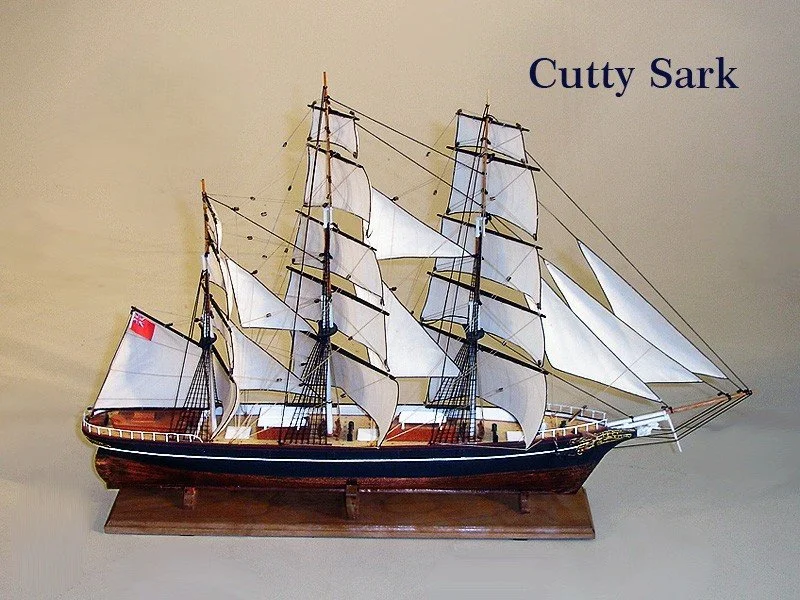

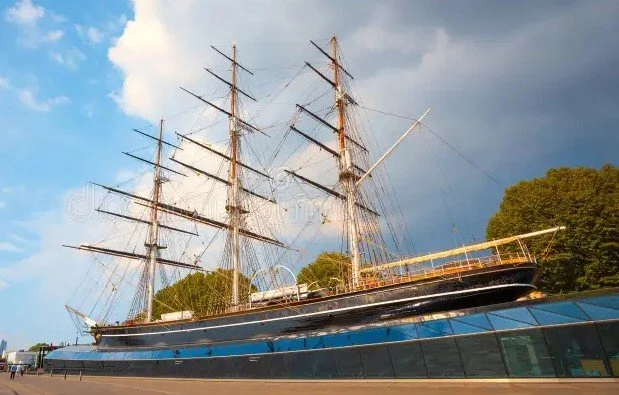

El Cutty Sark es uno de los clíperes de té más famosos del siglo XIX, botado en 1869 en Escocia y hoy preservado como museo en Greenwich, Londres. Fue diseñado para la velocidad y se convirtió en símbolo de la era dorada de los veleros comerciales, alcanzando hasta 17,5 nudos y batiendo récords en rutas de té y lana.

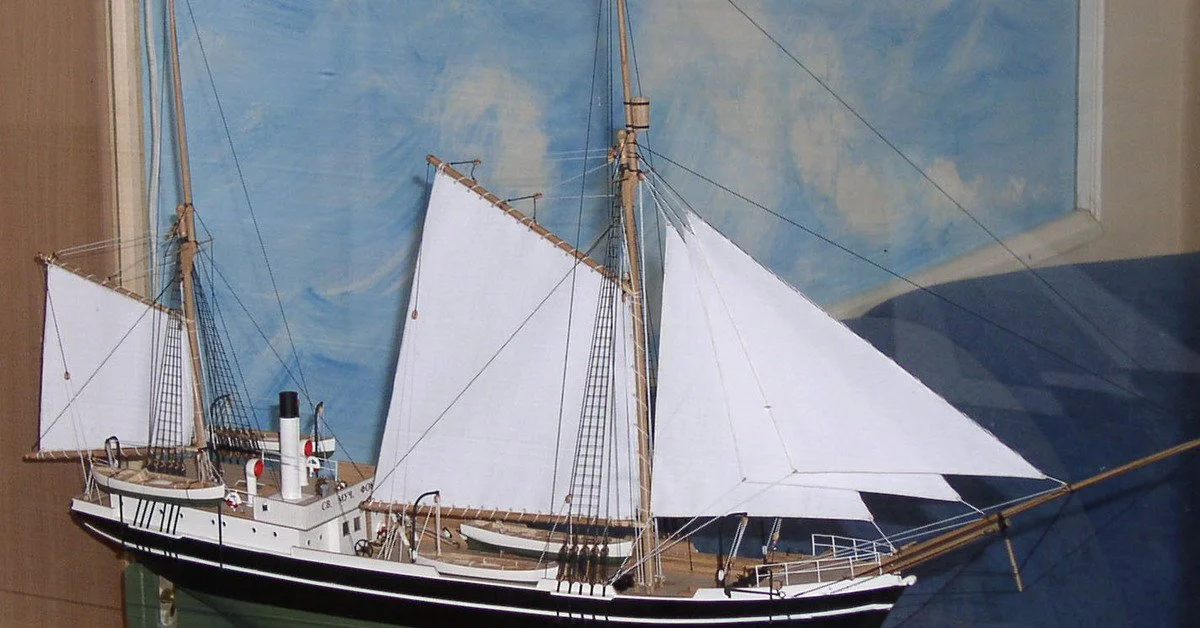

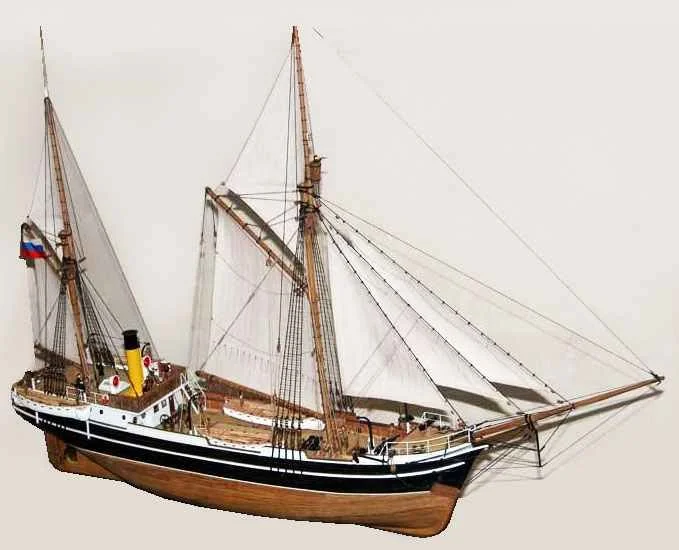

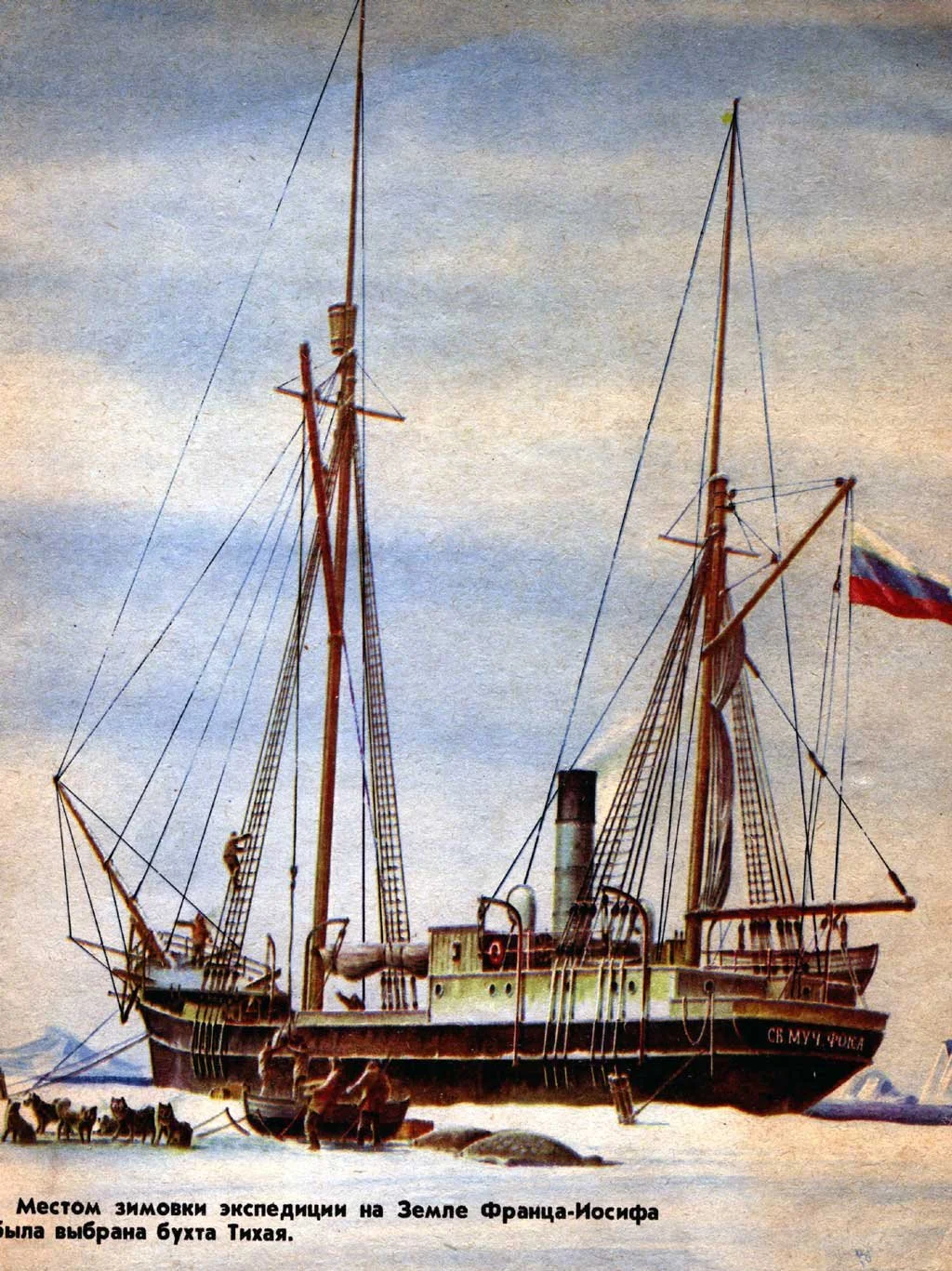

Svyatoy Muchenik Foka – una goleta de vapor construida en Noruega en 1870 bajo el nombre Geyser. La longitud es de 40,6 m; ancho, 9,2 m; y calado, 4,2 m. Desplazamiento – 273 t, grosor del casco aprox. 1 m, cinturón adicional de roble protector de hielo, dos mástiles, una máquina de vapor de 290 hp, velocidad 5–6 nudos.

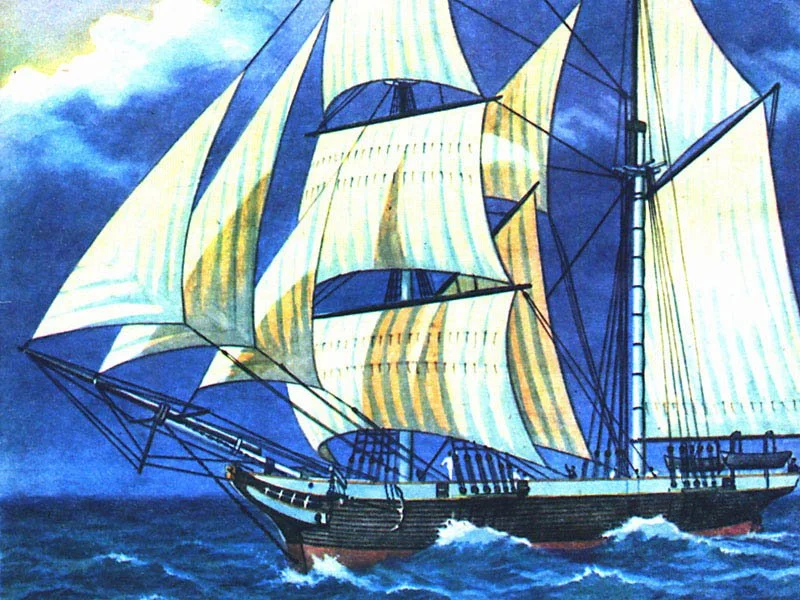

La cutter-goleta „Bankaji” (ruso) es una embarcación tradicional de aparejo mixto que combina la maniobrabilidad y velocidad de un cutter con la capacidad de carga y estabilidad de una goleta; construida siguiendo líneas típicas de la flota costera rusa, presenta un casco robusto de madera reforzado para condiciones frías y marinos exigentes, mástiles dispuestos para permitir velámenes variados según la ruta y la tripulación, y detalles de carpintería que muestran la influencia de la tradición naval eslava; usada tanto en transporte local y pesca como en misiones de patrullaje y entrenamiento, la Bankaji refleja la adaptación regional de soluciones de aparejo clásico a las necesidades prácticas del Báltico y el Mar del Norte ruso.

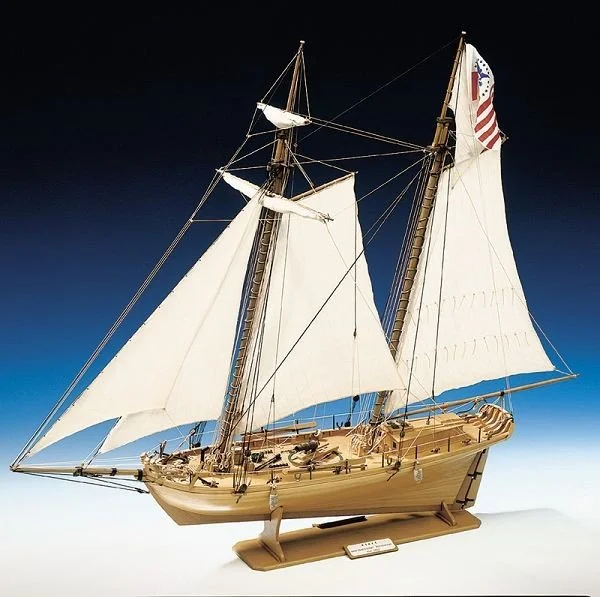

El cutter-goleta Alert, construido por Christian Bergh en Nueva York con casco de roble, tablas de cedro rojo y remates de langosta por un costo de $6,000 para la Guardia Costera de los Estados Unidos, entró en servicio en abril de 1818 y operó contra contrabandistas a lo largo de las costas estadounidenses; diseñado con gran superficie vélica y una quilla profunda, podía alcanzar mayores velocidades y ceñir mejor al viento para aventajar a los veleros perseguidos, y en su cubierta central iba equipada una carronada giratoria para enfrentamientos cortos; con base establecida en Eastport, Maine, el Alert tuvo una carrera hasta ser puesta fuera de servicio en 1829. Especificaciones técnicas: desplazamiento 75 toneladas, propulsión a vela, eslora de quilla 61 pies (20 m), manga 19 pies (6.3 m) y puntal 6 pies 6 pulgadas (2.2 m).

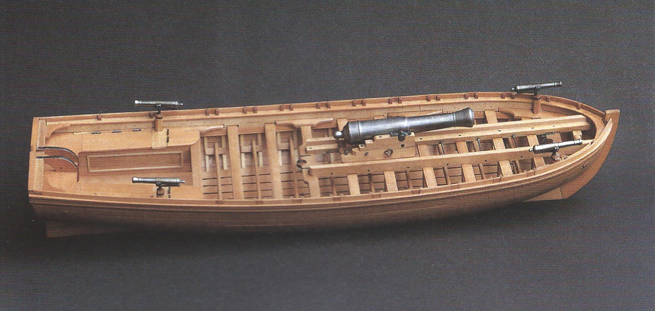

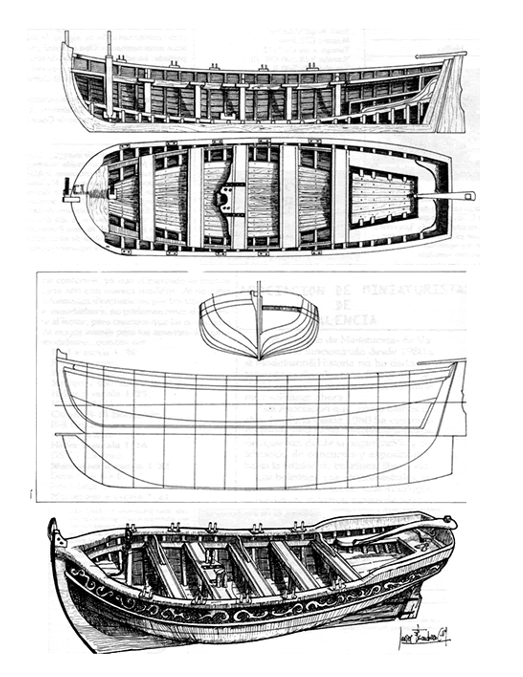

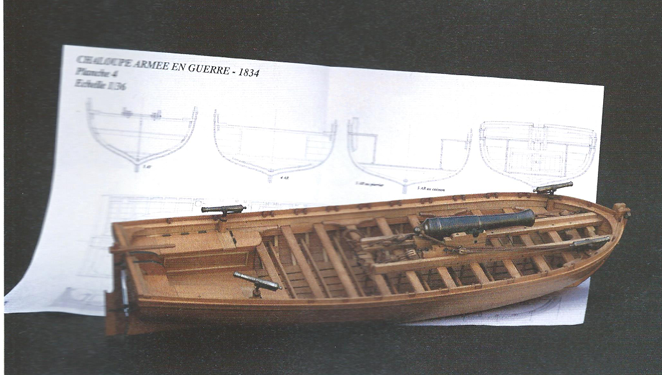

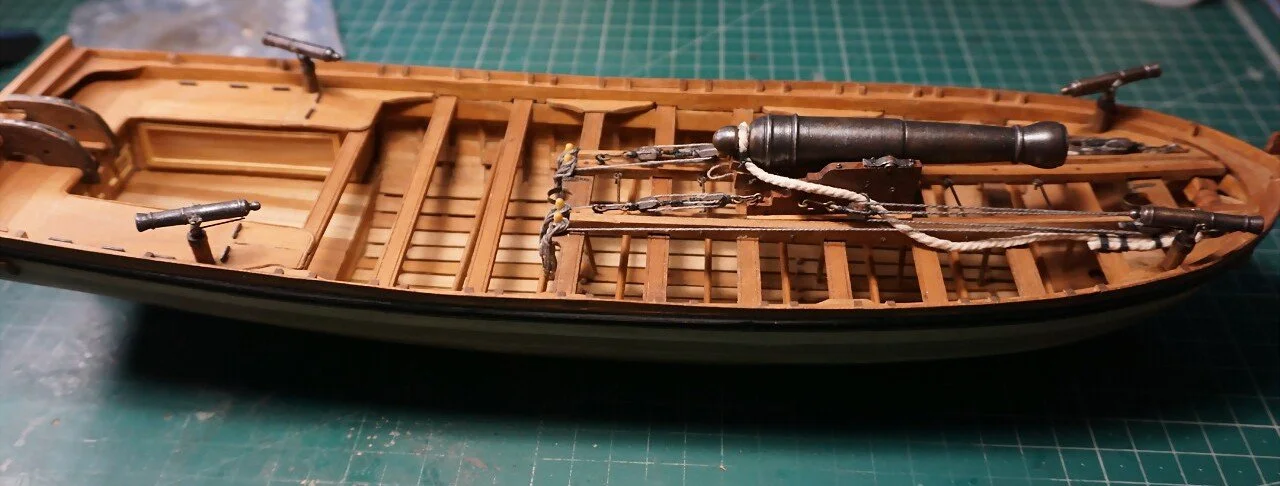

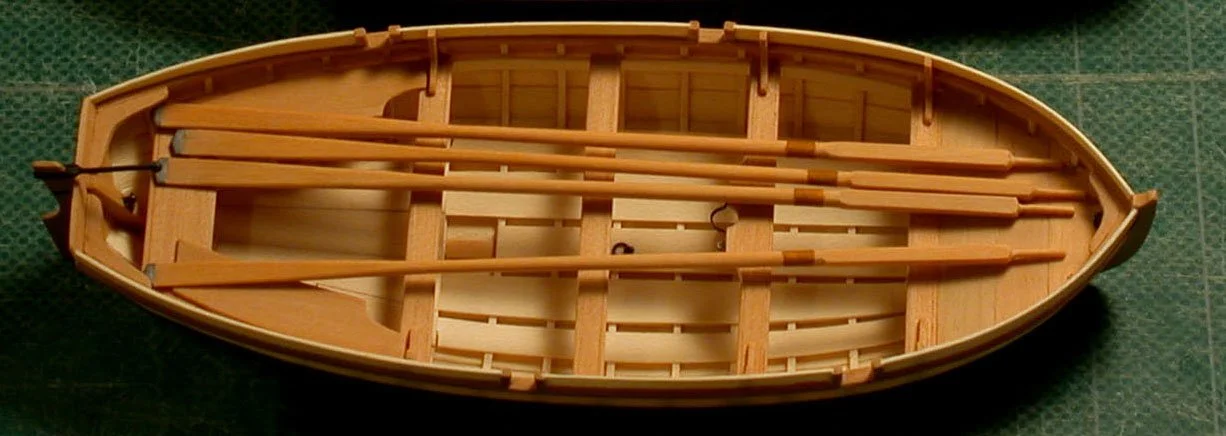

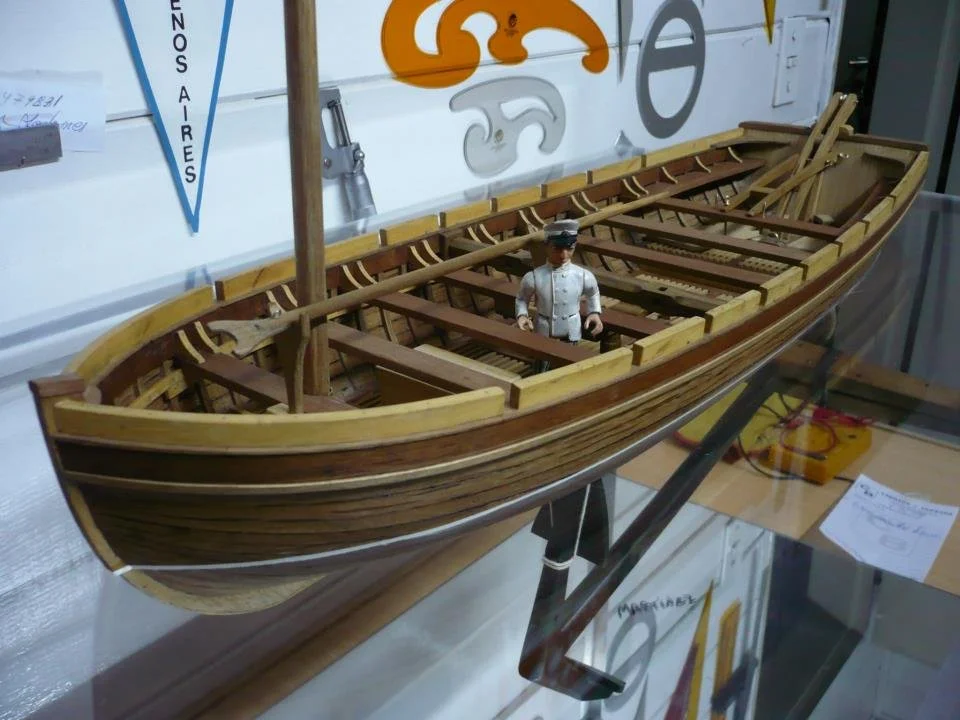

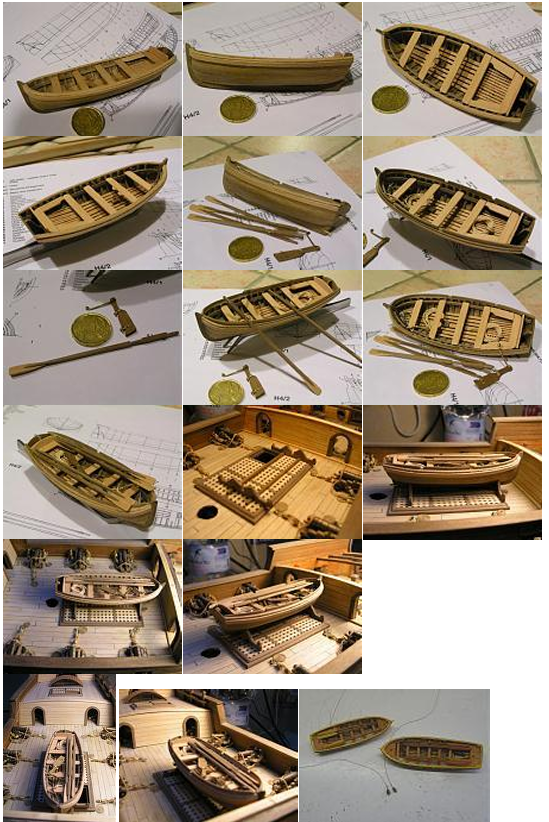

La Chalupa Armada en Guerra 1834 es un modelo de construcción naval que destaca por su fidelidad histórica y riqueza de detalles, ideal para quienes se inician en el modelismo de arsenal; construida a escala 1:36, permite reproducir con precisión elementos como el armazón, el forrado del casco y los componentes internos (bancos, durmientes y refuerzos), siguiendo un proceso de enramada que exige cuidado en la toma de medidas y copiado exacto de los planos para evitar fallos estructurales; su montaje, además de enseñar técnicas clásicas de carpintería naval —encodilladlo, ajuste de cuadernas y ribera—, ofrece la oportunidad de practicar acabados y ensamblajes internos que realzan la autenticidad del modelo.
Aparte de los planos se adjunta un paso a paso gráfico, muy detallado, para la construcción de la Chalupa Armada.

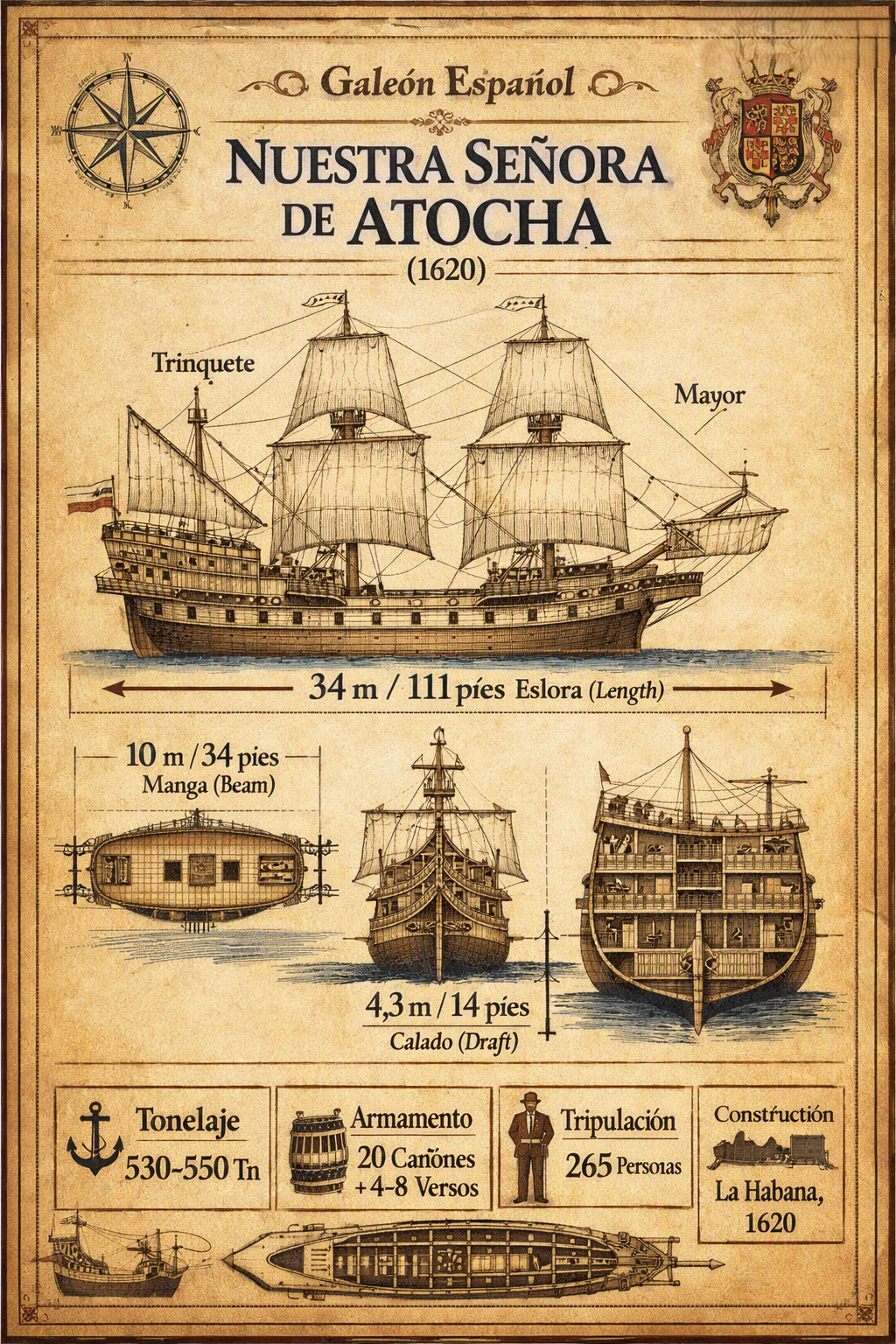

Nuestra Señora de Atocha, galeón español construido en La Habana en 1620.
Función: Galeón almiranta (retaguardia) de la Flota de Tierra Firme de 1622.
Carga en su último viaje: 24 toneladas de plata, 125 barras de oro, cobre, tabaco, índigo y joyas.
Hundimiento: 6 de septiembre de 1622 frente a los Cayos de Florida, durante un huracán.
Redescubrimiento: 1985 por Mel Fisher, con un tesoro valorado en más de 500 millones de dólares
⚓ Medidas principales del galeón
Eslora (longitud total): 34 m / 111 pies (56 codos de ribera)
Manga (ancho máximo): 10 m / 34 pies (17 codos de ribera)
Calado (profundidad sumergida): 4,3 m / 14 pies (9,5 codos de ribera)
Tonelaje: 530–550 toneladas
Arboladura: 3 mástiles: trinquete y mayor con velas cuadradas, mesana con vela latina
Armamento: 20 cañones pesados + 4–8 versos (piezas menores)
Tripulación: 265 personas en su último viaje

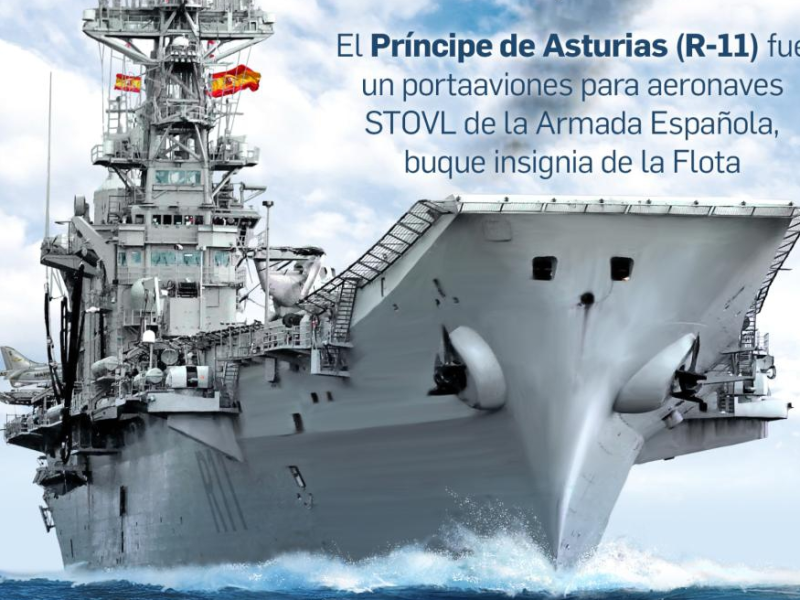

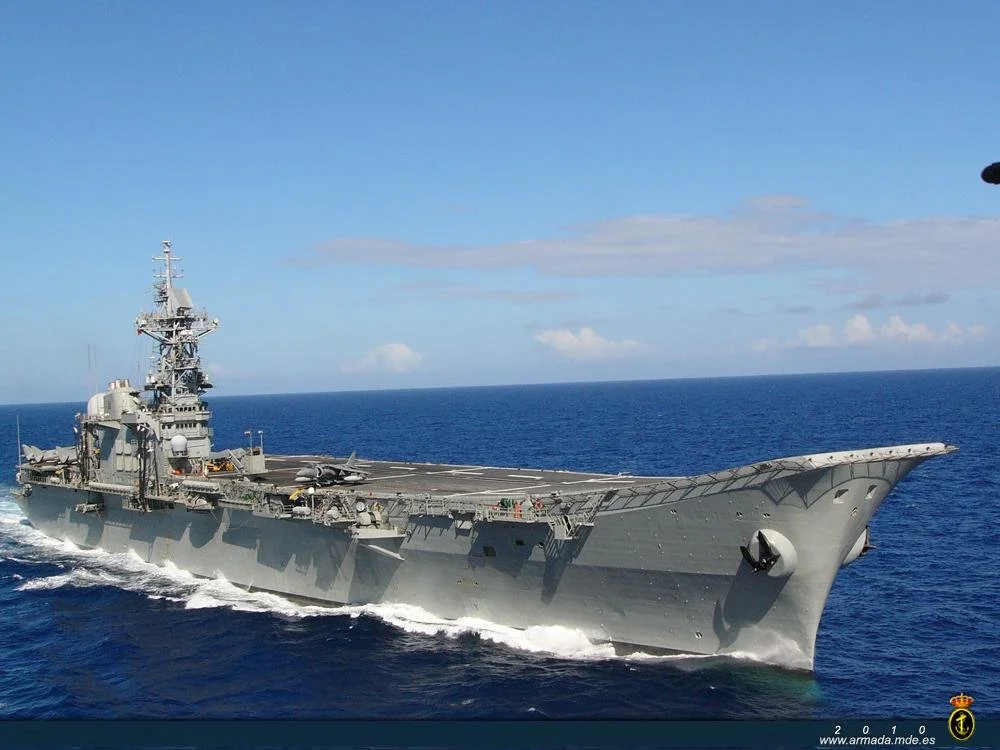

El portaviones Príncipe de Asturias, con casi 196 m de eslora, 24,3 m de manga, un calado de 9,4 m y 17 200 toneladas a plena carga, fue el mayor buque de la Armada española hasta la entrada en servicio del Juan Carlos I; en este tipo de plataforma sus principales medios de defensa son sus aeronaves, si bien el propio navío contaba con cuatro montajes multi-tubo Meroka 2A para defensa antimisil —ubicados uno a cada banda al inicio del ski jump y dos a popa; cada montaje Meroka agrupa 12 tubos Oerlikon de 20 mm montados en dos filas superpuestas y ofrece una cadencia aproximada de 9 000 disparos por minuto, apoyados por electrónica de origen norteamericano. Podía transportar hasta 811 personas entre la tripulación del buque, el personal de vuelo y el Estado Mayor, además de alojar una pequeña unidad de Infantería de Marina; la dotación se distribuía en camarotes independientes de 2, 4, 8 y 12 literas con servicios adheridos y áreas de descanso repartidas por la zona de habitabilidad, contando entre otras comodidades con aire acondicionado.

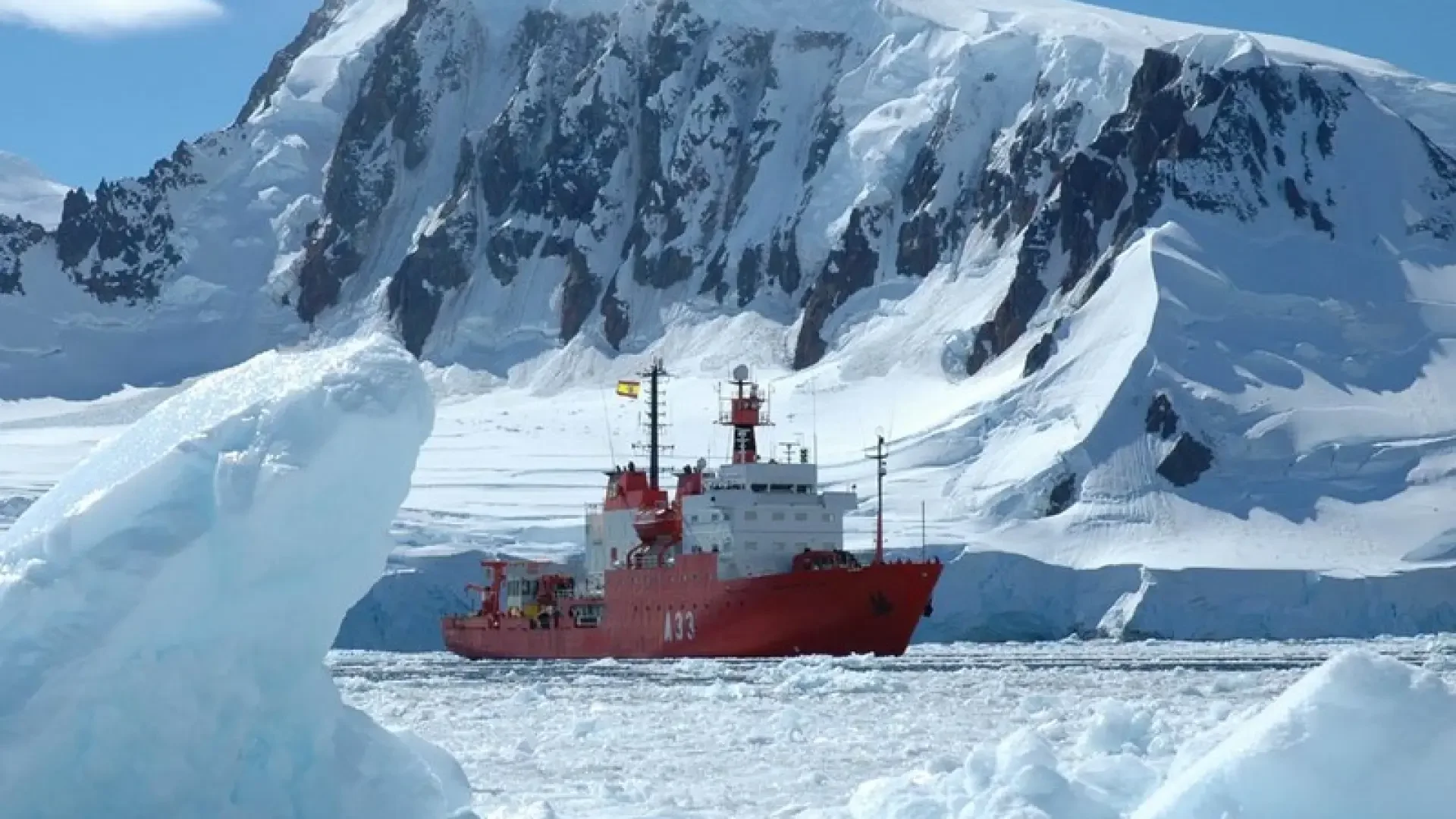

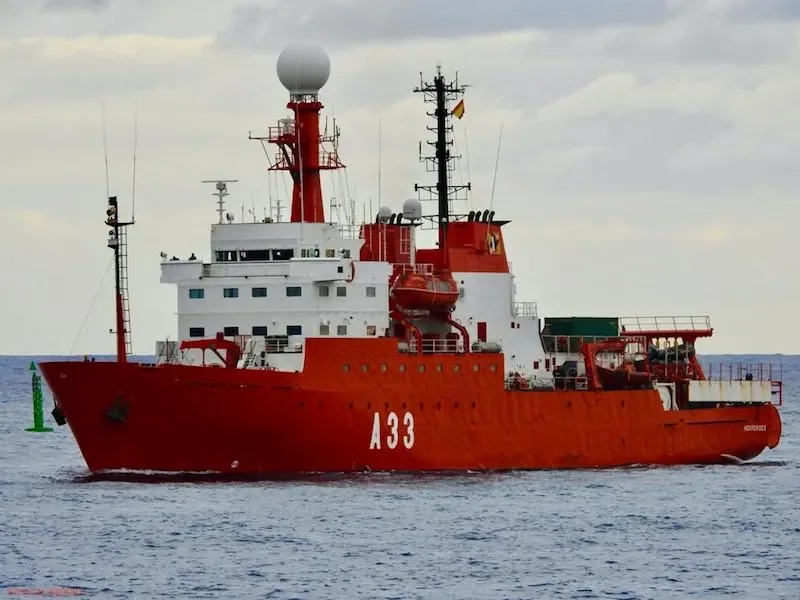

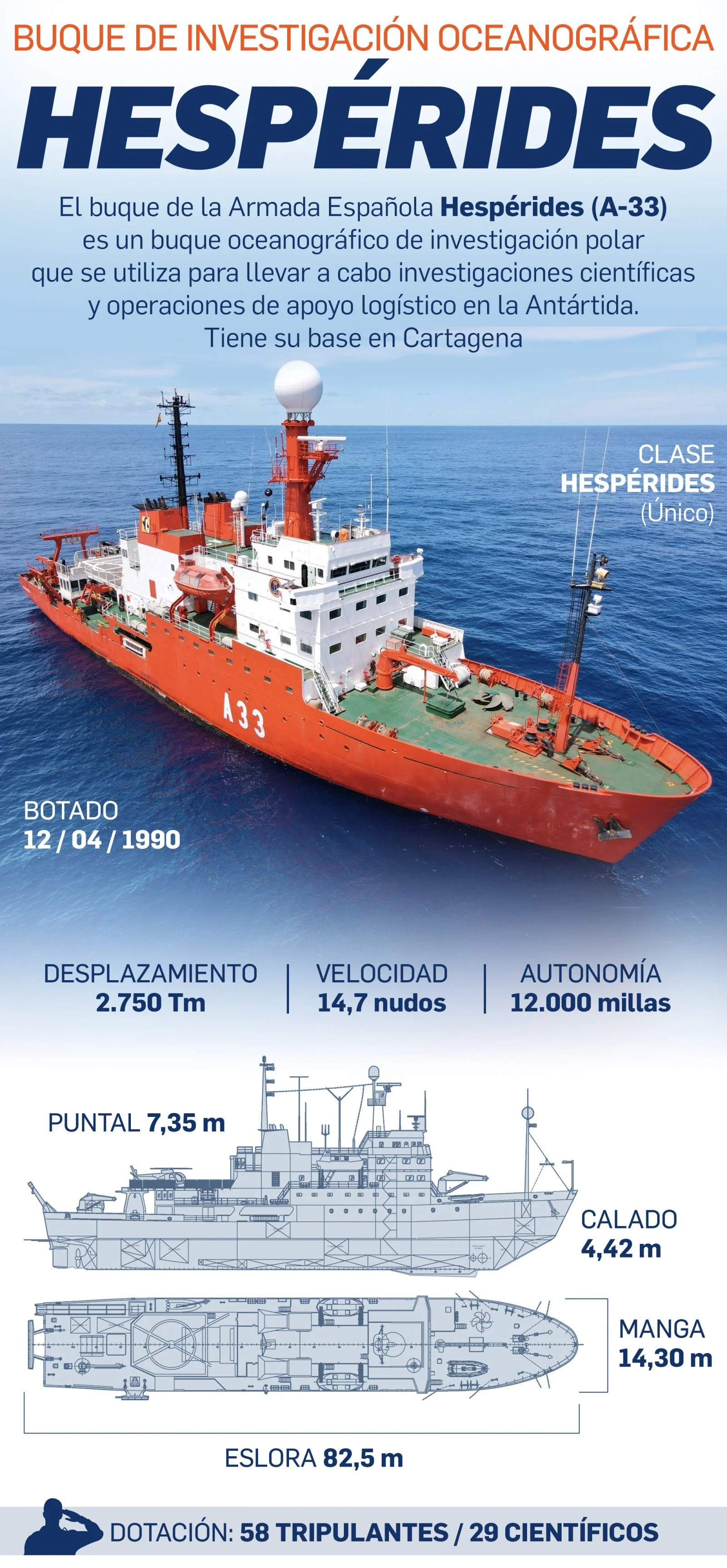

El buque Hespérides cumple labores de investigación oceanográfica con un diseño y equipamiento concebidos para operaciones científicas y de apoyo polar: su casco, construido en acero de alta resistencia según el Registro Lloyd 100 A1 Ice Class 1C, y su sistema de propulsión diésel-eléctrico le confieren capacidad para navegar durante períodos prolongados y desarrollar potencias elevadas útiles como rompehielos ligeros, especialmente apto para afrontar hielos de verano en la Antártida. Botado en 1990 y asignado a la Armada Española en 1991, este único ejemplar de la clase Hespérides desplaza 1 983 t en estándar (2 750 t apc), mide 82,5 m de eslora por 14,30 m de manga y tiene calado de 4,42 m; su dotación fija es de 58 tripulantes con capacidad para 29 científicos, y dispone de plataforma y hangar retráctil para un helicóptero ligero (Agusta-Bell AB-212 o Hughes 500), además de instalaciones y espacios modulares habitualmente utilizados para estibar contenedores con equipos científicos, lo que lo convierte en una plataforma versátil y robusta para campañas oceanográficas y misiones en zonas polares.

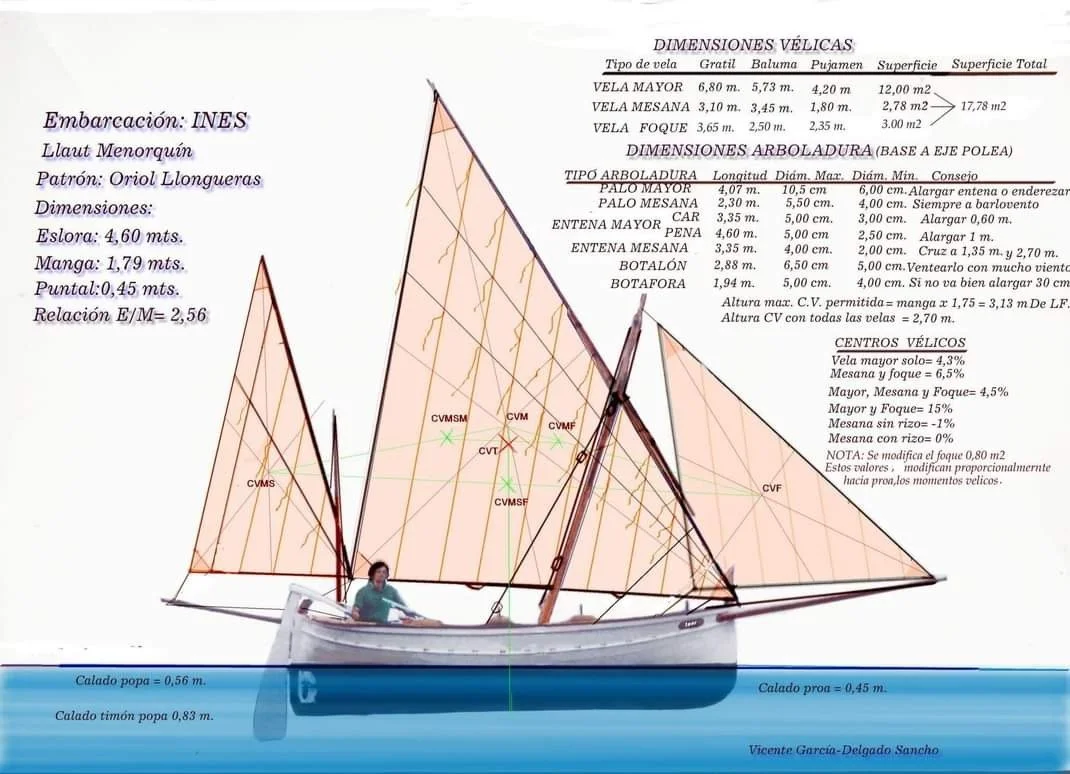

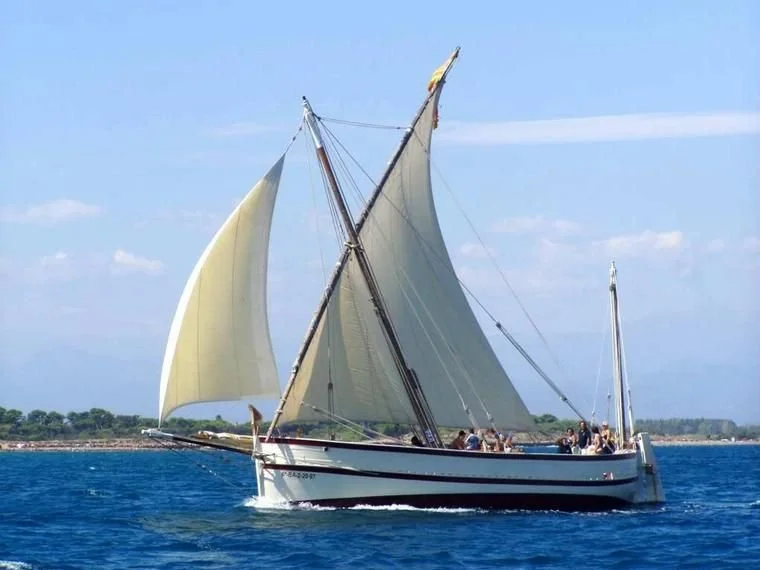

El llaüt menorquín, embarcación tradicional de las Islas Baleares especialmente vinculada a Menorca, se distingue por su casco robusto y redondeado, proa elevada y popa ancha, características que le confieren gran estabilidad y capacidad de carga; construido históricamente con maderas como pino, sabina o roble y provisto en sus modelos clásicos de vela latina de origen árabe, su silueta elegante y navegación pausada reflejan un diseño de origen mediterráneo con referencias documentadas desde el siglo XVII. Consolidado durante el siglo XIX como la embarcación principal de la pesca artesanal, el llaüt ha sido ampliamente descrito por pescadores y estudios de patrimonio del Consell Insular de Menorca como elemento fundamental de la actividad diaria y de la vida marinera tradicional; además de la pesca, se empleó habitualmente para el transporte de mercancías entre calas, la recolección de redes y nasas, la navegación costera y ocasionalmente para el paseo, convirtiéndose en un símbolo vivo de la identidad marítima menorquina y del estrecho vínculo histórico y cultural de la isla con el Mediterráneo.

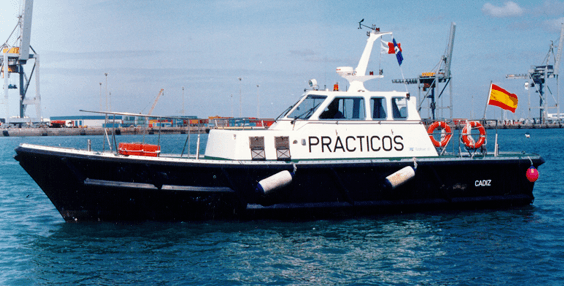

Un práctico es un capitán de barco que conduce (o aparca) los barcos en aguas peligrosas o de intenso tráfico, como puertos, canales angostos o ríos. No obstante, el práctico es solo un asesor, en tanto legalmente el capitán continúa al mando del buque.
Cuando un barco se aproxima a cuatro millas de distancia se avisa a los prácticos de su llegada. Éstos se acercan con la lancha y se prepara una escala para subir. Esta puede resultar una tarea muy arriesgada cuando el viento, el peor enemigo de los marinos, sopla muy fuerte. Además, han de ascender a una gran altura. Una vez subido al barco, el práctico se dirige al puente y se produce un intercambio de información con el capitán acerca de las particularidades del puerto y del barco en cuestión.

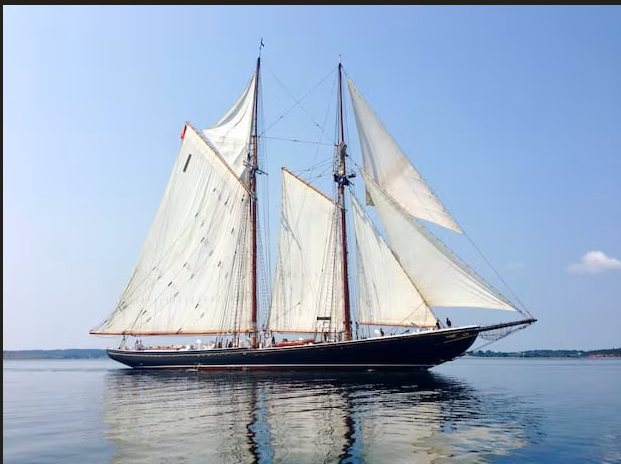

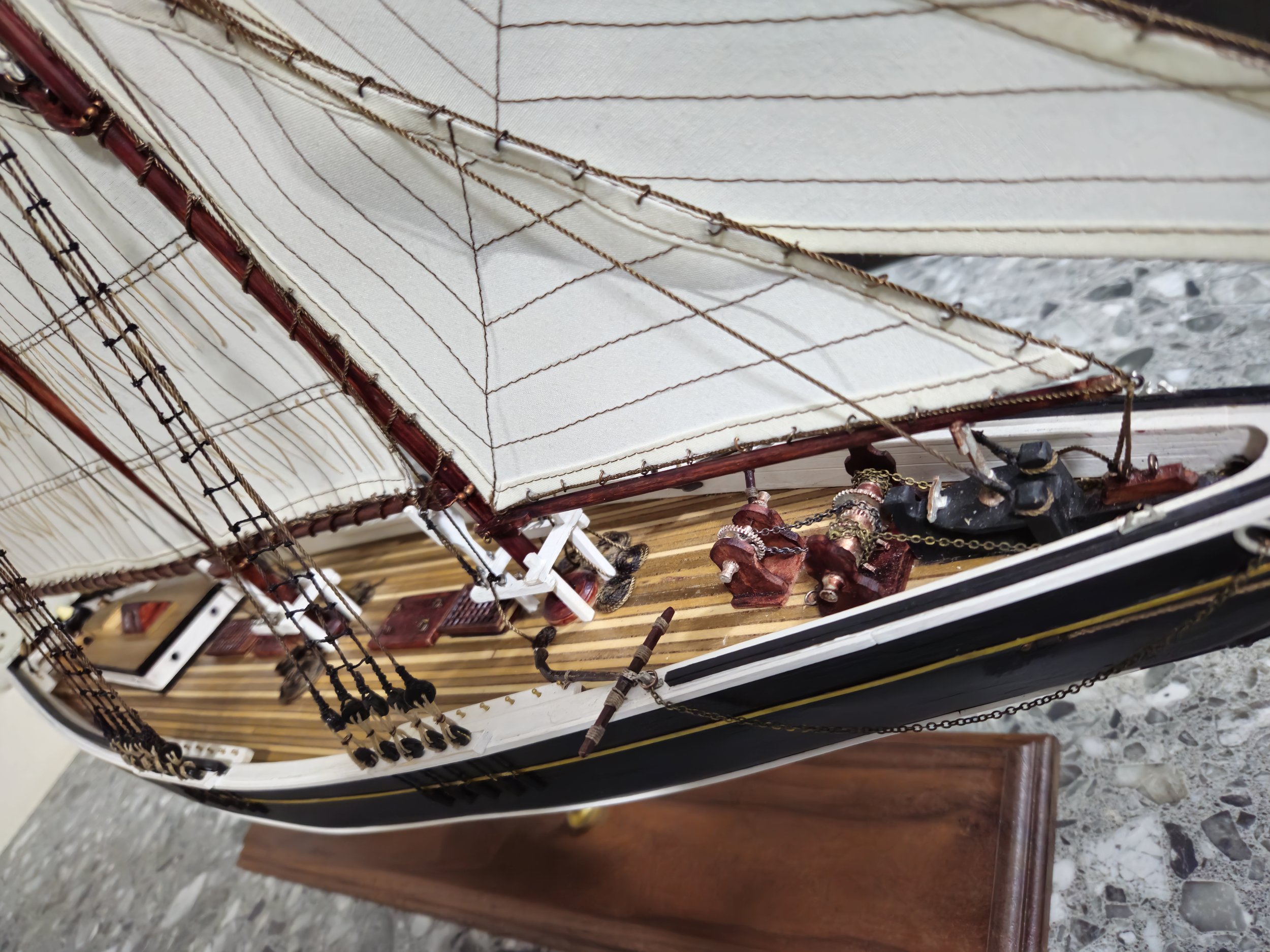

Bluenose — goleta de pesca y regata con aparejo de gaff
El Bluenose fue una goleta de pesca y regata construida en 1921 en Lunenburg, Nueva Escocia, Canadá. Diseñada para combinar la pesca comercial con la competición en regatas, pronto se convirtió en un referente naval por su velocidad, elegancia y eficacia en la mar.
Ficha técnica y características
Tipo: goleta de pesca y regata, aparejo de gaff.
Año de construcción: 1921.
Astillero: Lunenburg, Nueva Escocia, Canadá.
Eslora y manga: (dimensiones generales históricas varían según fuentes; las cifras clave de aparejo y velamen son las que destacan en registros).
Superficie de vela: 930 m² (10 000 pies²).
Mástiles: mástil mayor de 38,4 m (126 pies) sobre la cubierta; palo de proa de 31,3 m (102 pies 8").
Botavaras: botavara principal de 24,7 m (81 pies); botavara de proa de 9,9 m (32,6 pies).
Tripulación: 20 personas.
Casco: pintado de negro.
Coste de construcción: 35 000 dólares (en 1921).
Historia y significación Bajo el mando del capitán Angus Walters, el Bluenose se consolidó en la década de 1930 como un icono de Nueva Escocia y un símbolo nacional canadiense. Compitió con éxito en regatas contra otros veleros y, al mismo tiempo, realizó labores de pesca —una dualidad que lo convirtió en ejemplo del diseño práctico y competitivo de la época.
El nombre "Bluenose" remonta su uso como apodo para los habitantes de Nueva Escocia desde fines del siglo XVIII, y la goleta reforzó esa identidad regional al transformarse en embajadora no oficial de la provincia.
Destino: El Bluenose sirvió como buque de trabajo durante décadas hasta su naufragio en 1946. Aun después de perderse, su legado perdura en la cultura marítima canadiense: ha sido representado en monedas, sellos y como inspiración para reconstrucciones y réplicas.
Notas para modelismo naval
La gran superficie de vela y el aparejo de gaff requieren atención especial en la escala para mantener proporciones y comportamiento visual fieles.
El casco pintado de negro es distintivo: en maquetas, un acabado satinado o semi brillante suele dar buen realismo.
La relación entre el mástil mayor y el palo de proa, así como la longitud de las botavaras, es crucial para captar la silueta clásica del Bluenose.
Para representaciones históricas, incluya detalles de cubierta relacionados con la pesca (cestas, aparejos) y elementos de regata (cabos finos, escotas, jarcias de competición).
El Bluenose sigue siendo un modelo ideal, tanto para aficionados que buscan una pieza con importancia histórica como para expertos interesados en reproducir un aparejo de gaff complejo y visualmente impactante.

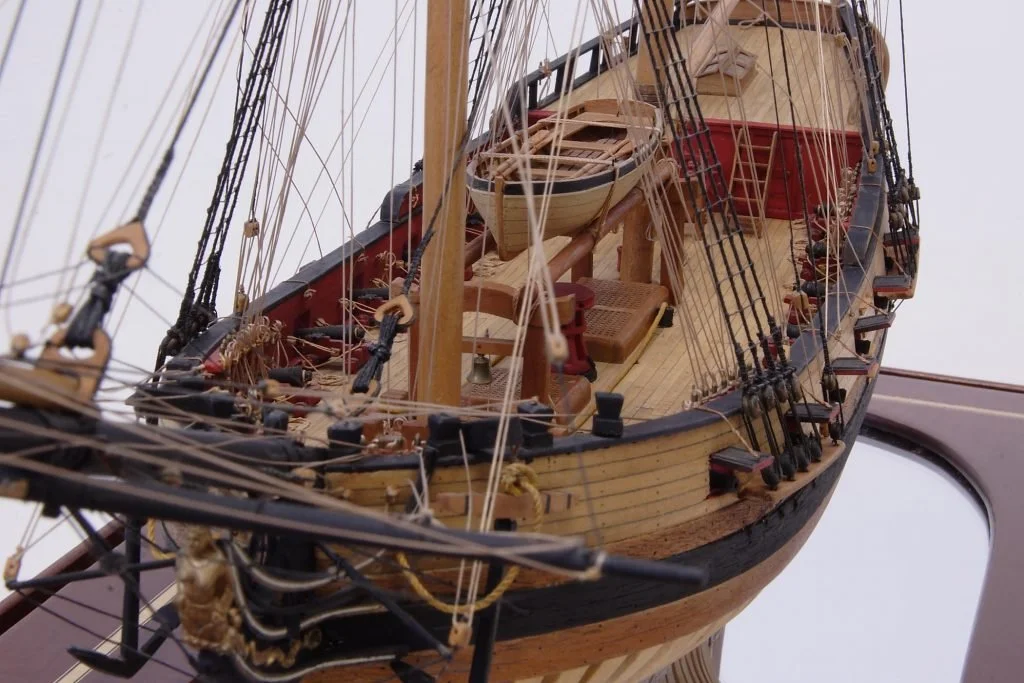

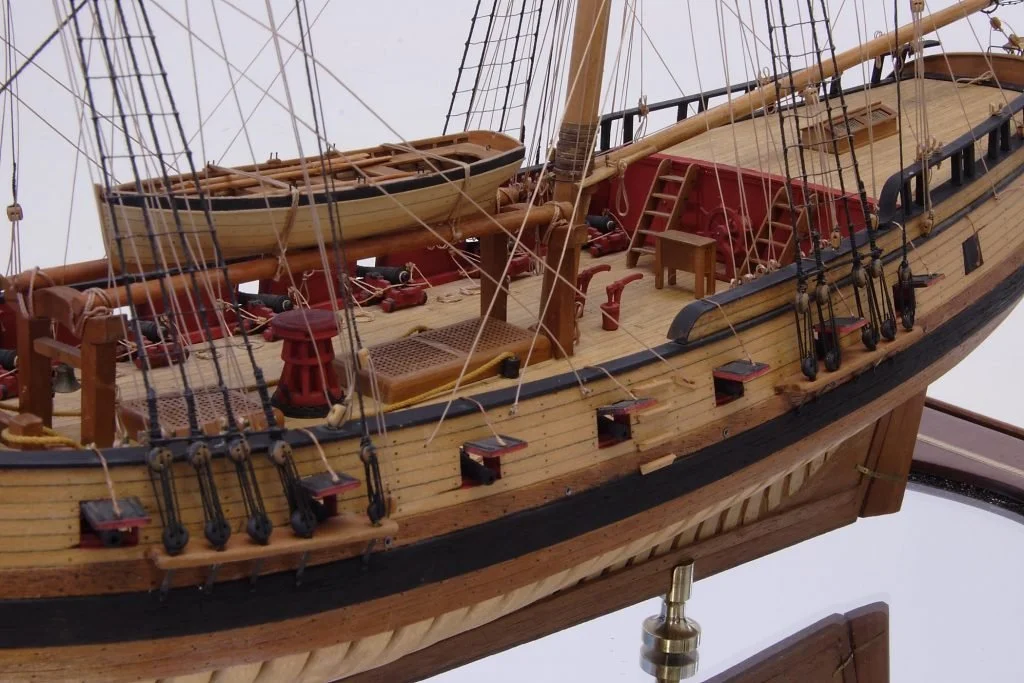

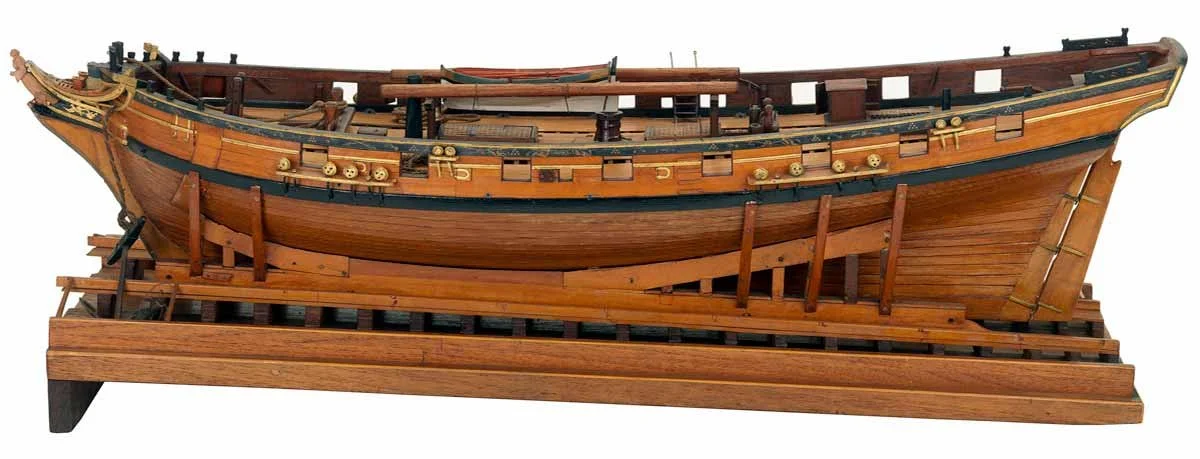

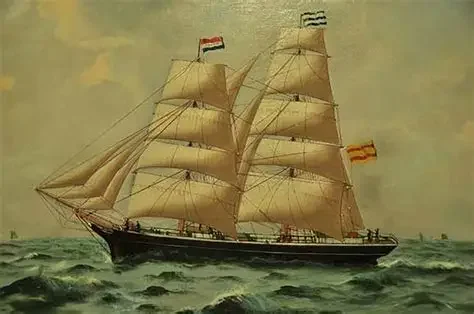

Bergantin Fair American 1780
El bergantin cuentan con una quilla robusta que proporciona estabilidad y resistencia, y un casco de forma hidrodinámica, diseñado para deslizarse por el agua con eficiencia. La distribución de los mástiles, usualmente dos, y las diferentes configuraciones de velas, son aspectos clave en su diseño, permitiendo mejor control y maniobrabilidad frente a las inclemencias del tiempo.
Las velas del bergantín suelen ser cuadradas, colocadas en los mástiles principales, y a veces pueden incluir velas triangulares adicionales en la proa o en los mástiles menores. La opción de combinar diferentes tipos de velas permite a los navegantes ajustarse a distintas condiciones de viento, optimizando la velocidad y estabilidad del barco. La estructura del mástil y la traca, además de los sistemas de amarre, son componentes esenciales, pues soportan la carga de las velas y permiten manipularlas en alta mar con eficiencia.
La relación entre peso y velocidad ha sido siempre una prioridad en el diseño de estos barcos. Además, en su estructura se destacan detalles como la borda baja, que facilita las maniobras y la escalada a bordo, y la cabina que, en algunos casos, podía ser de tamaño reducido pero suficiente para proteger a la tripulación en largas travesías.
El bergantín era una embarcación de alta maniobrabilidad, con dos palos, el mayor y el trinquete, con bauprés y velas cuadras, que también podía ser impulsado por remos. Apareció originalmente en el siglo XIII en el mar Mediterráneo. Debido a su velocidad y maniobrabilidad era uno de los buques favoritos de los piratas del Mediterráneo, y a eso debe su nombre, derivado de brigante (bandido).
Este tipo de embarcación también se utilizaba para la vigilancia de costas, el transporte, correos y realización de acciones de combate. Se caracterizaba por su equilibrio entre su poder de destrucción y su gran velocidad, podía alojar hasta un centenar de hombres y cargar hasta 24 cañones; con un desplazamiento de hasta 150 toneladas.

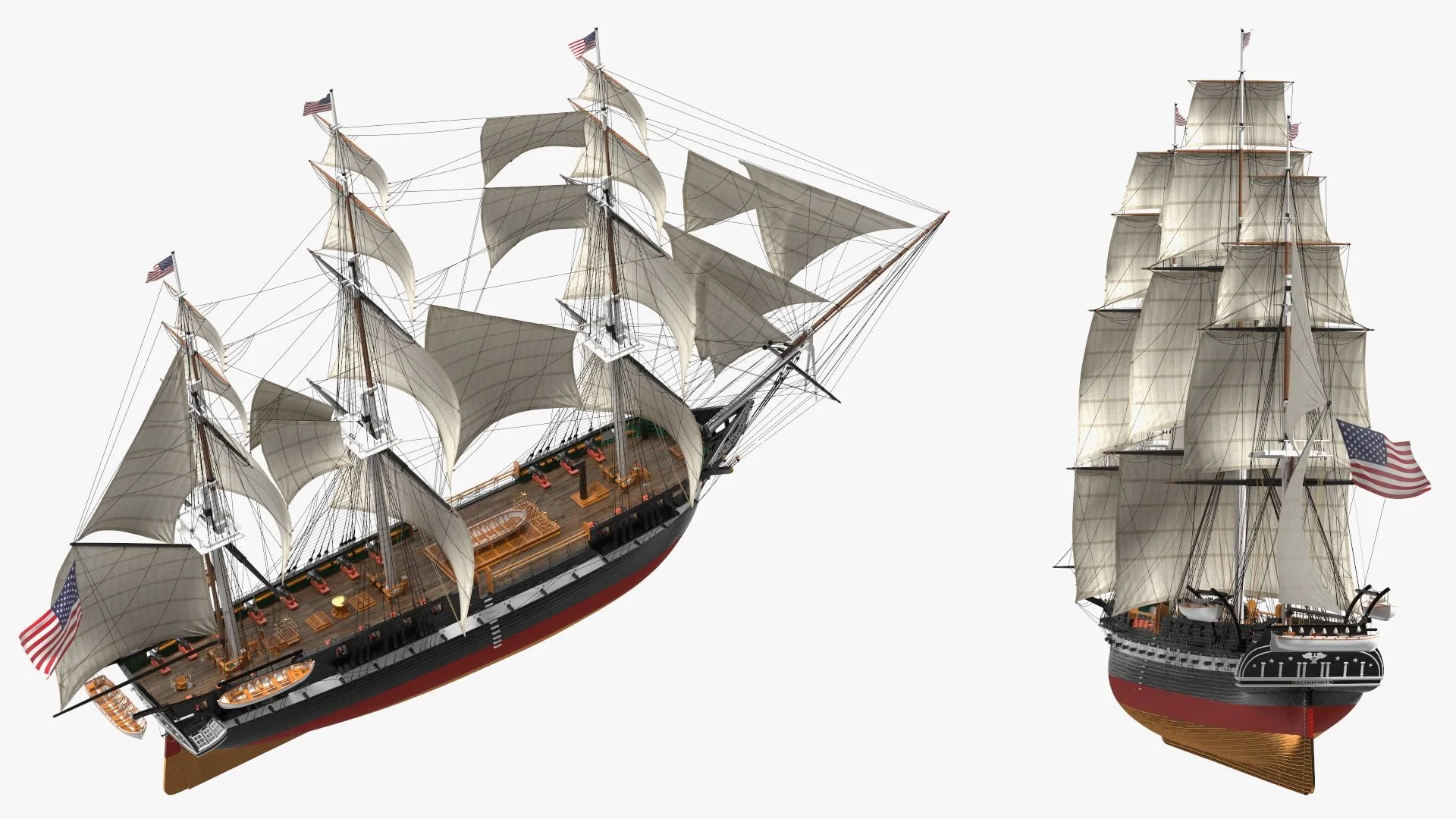

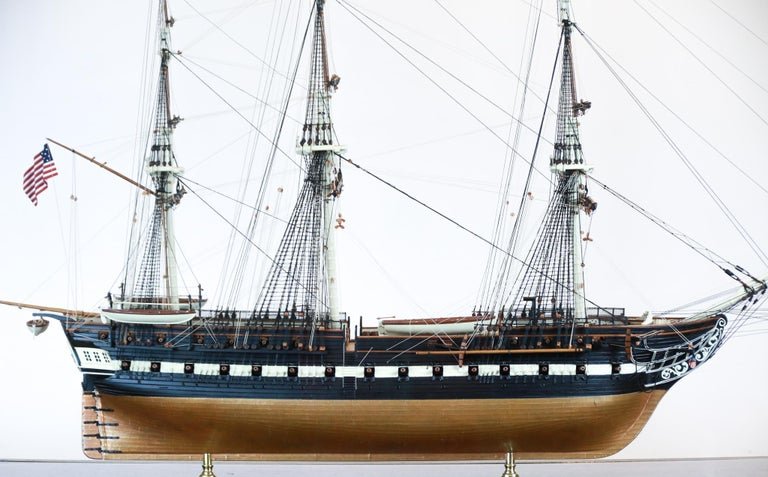

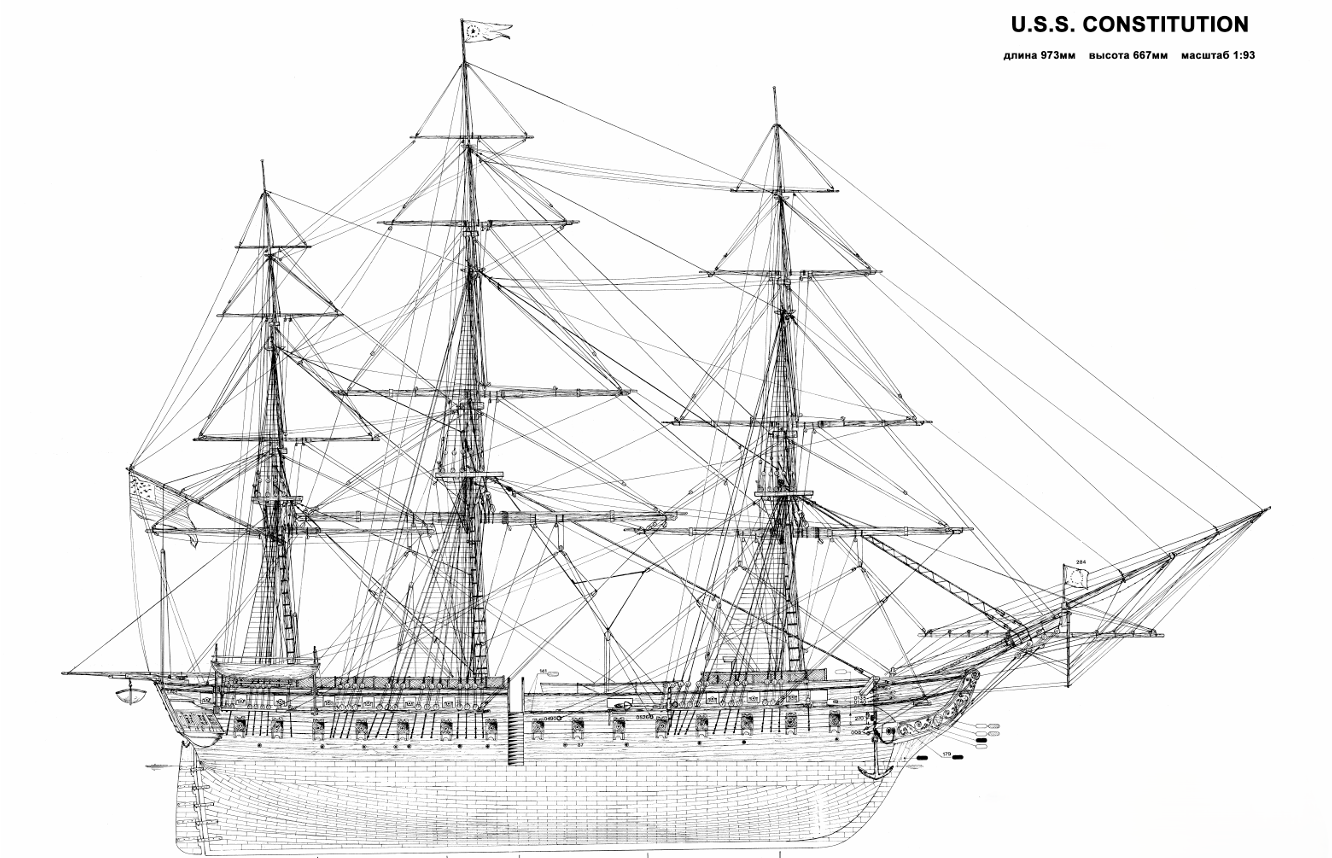

El USS Constitution es una fragata de vela de tres mástiles con casco de madera, nombrada por el primer presidente, George Washington, en conmemoración de la Constitución de los Estados Unidos, que entró en vigor en 1789. El buque tiene un desplazamiento a plena carga de 2200 toneladas, está armado con 28 cañones de 24 libras y 10 cañones de 12 libras, alcanza una velocidad de 24 km/h y tiene una tripulación de 400 hombres.
Participó en más de 40 batallas navales durante la Guerra angloestadounidense de 1812. El 19 de agosto, hundió al buque de guerra británico HMS Guerriere a 600 millas náuticas de la costa de Boston, causando la muerte de 79 marineros británicos. El 29 de diciembre, derrotó al HMS Java a 30 millas náuticas de la costa de Brasil, resultando en 150 bajas británicas y desmontando su rueda del timón. Ganó el apodo de "Old Ironsides" porque los proyectiles de los barcos británicos no lograron penetrar su casco durante los combates. Tras la guerra, fue dado de baja y estuvo a punto de ser desguazado, pero la atención pública generada por el poema "Old Ironsides" permitió su preservación. Actualmente está atracado en el Muelle 1 de la Base Naval de Charlestown en Boston.
Datos de rendimiento
Eslora total de 62,2 metros, manga de 13,6 metros, puntal de 6,85 metros, desplazamiento de 2200 toneladas, velocidad de 13 nudos (24 km/h).
Superficie velica de 3969 metros cuadrados, armada con 28 cañones de 24 libras y 10 cañones de 12 libras, tripulación de 400 hombres.
Historia Naval Destacada:

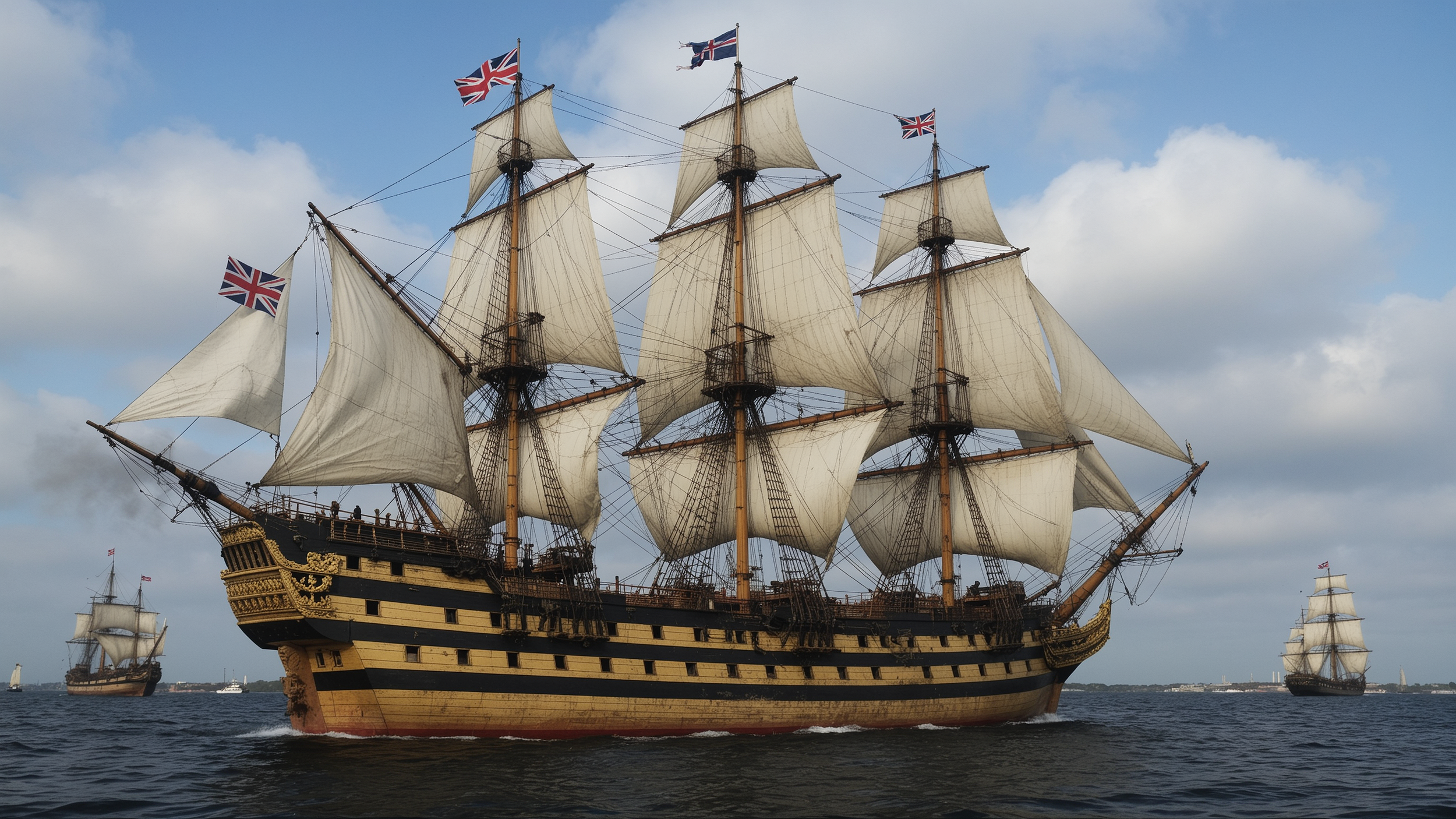

El HMS Bellona, navío de línea de tercera clase de 74 cañones y diseñado por Sir Thomas Slade, fue lanzado el 19 de febrero de 1760 en los astilleros de Chatham. Este navío constituyó un diseño influyente que sirvió de modelo para futuros navíos de 74 cañones, considerados el equilibrio perfecto entre potencia de fuego y maniobrabilidad en la época de los grandes veleros de guerra. Fue uno de los buques más emblemáticos de la Royal Navy durante las Guerras Napoleónicas:
Guerra de Independencia Americana: Participó en varias acciones en el Caribe y el bloqueo de Cádiz.
Guerras Revolucionarias Francesas: El 18 de junio de 1799, capturó las fragatas francesas Junon y Alceste, y ayudó al HMS Centaur a capturar la Courageuse.
Batalla de Copenhague (2 de abril de 1801): Bajo el mando del Capitán Sir Thomas B. Thompson, el Bellona formó parte de la flota del Almirante Sir Hyde Parker y el Vicealmirante Horatio Nelson. Aunque encalló en un banco de arena al inicio de la batalla, logró liberarse y participar en el combate. Sufrió 11 muertos y 58 heridos, y el propio capitán Thompson perdió una pierna por el fuego enemigo.

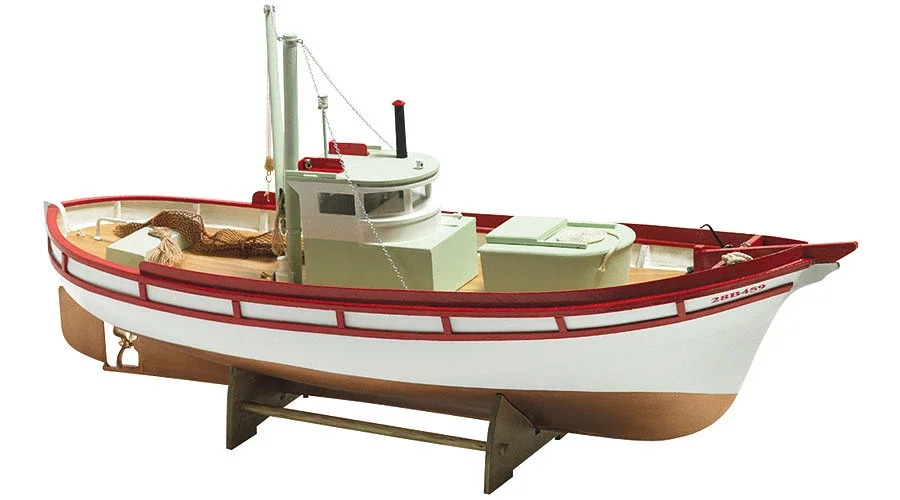

Este barco de pesca Monterey fue inventado en la Bahía de San Francisco California, artesanos inmigrantes italianos diseñaron el Monterey según el modelo de la Falúa Mediterránea de vela latina, hicieron modificaciones para incluir un motor de gas, pero fue construido "a ojo de buen cubero", es decir sin usar planos. Esta versión de 1928 es un bonito diseño para principiantes, con caseta, la curvatura de la roda, amplia manga, proa estilo Clipper. En fin un barco robusto, fiable y de buen ver.

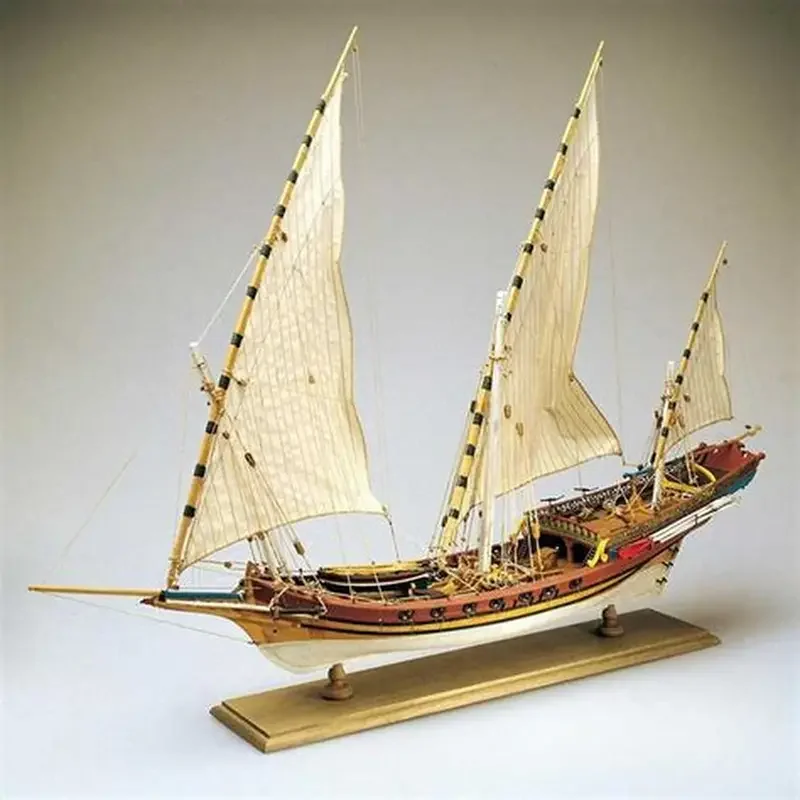

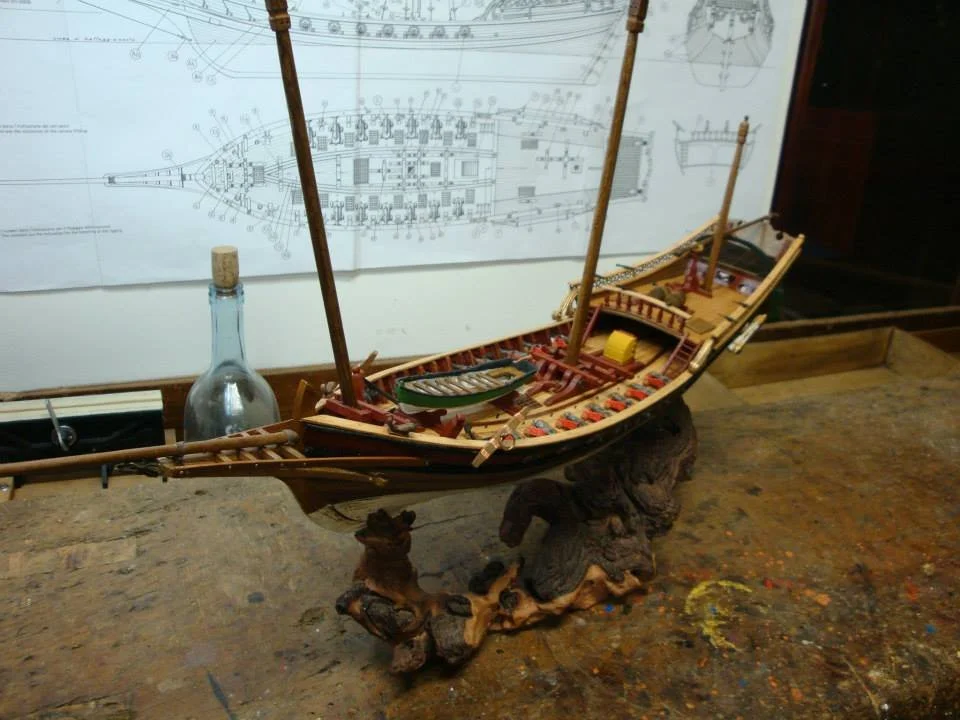

El jabeque era una embarcación de vela triangular, con la que también se podía navegar a remo. Surgió en el siglo XV y fue adoptado por los corsarios argelinos y tunecinos de Berbería en sus incursiones contra las costas y la navegación cristianas en el Mediterráneo e incluso contra las costas de las islas británicas.
Al principio, el jabeque era propulsado por velas y remos; la vela era el sistema preferido de propulsión, mientras que los remos solamente se empleaban para maniobras complejas. A finales del siglo XVII, los corsarios modificaron la estructura del jabeque suprimiendo los remos, lo que dio lugar a un buque de casco alargado, muy marinero y de poco calado, con tres mástiles que llevaban como aparejo velas triangulares.
Lo más característico de este tipo de barco era la inclinación hacia delante del palo de trinquete. Su velocidad, unida a la artillería que empezaron a montar en el siglo XVII, los hacían temibles. La artillería solía ser de unos veinte cañones en una batería sobre cubierta.

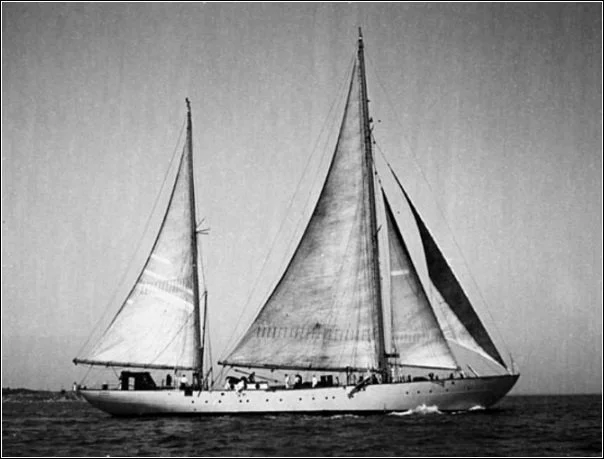

Un velero oceánico es una embarcación robusta, de gran eslora, diseñada para travesías largas con autonomía, seguridad y confort a bordo.
Los veleros oceánicos están construidos con materiales muy resistentes para soportar las duras condiciones del océano, incluyendo grandes olas y vientos fuertes. Su casco es ancho y voluminoso en la parte baja, lo que mejora la estabilidad y la absorción del movimiento del mar. La quilla fija de gran calado actúa como contrapeso del mástil y las velas, proporcionando estabilidad y reduciendo la escora durante la navegación.

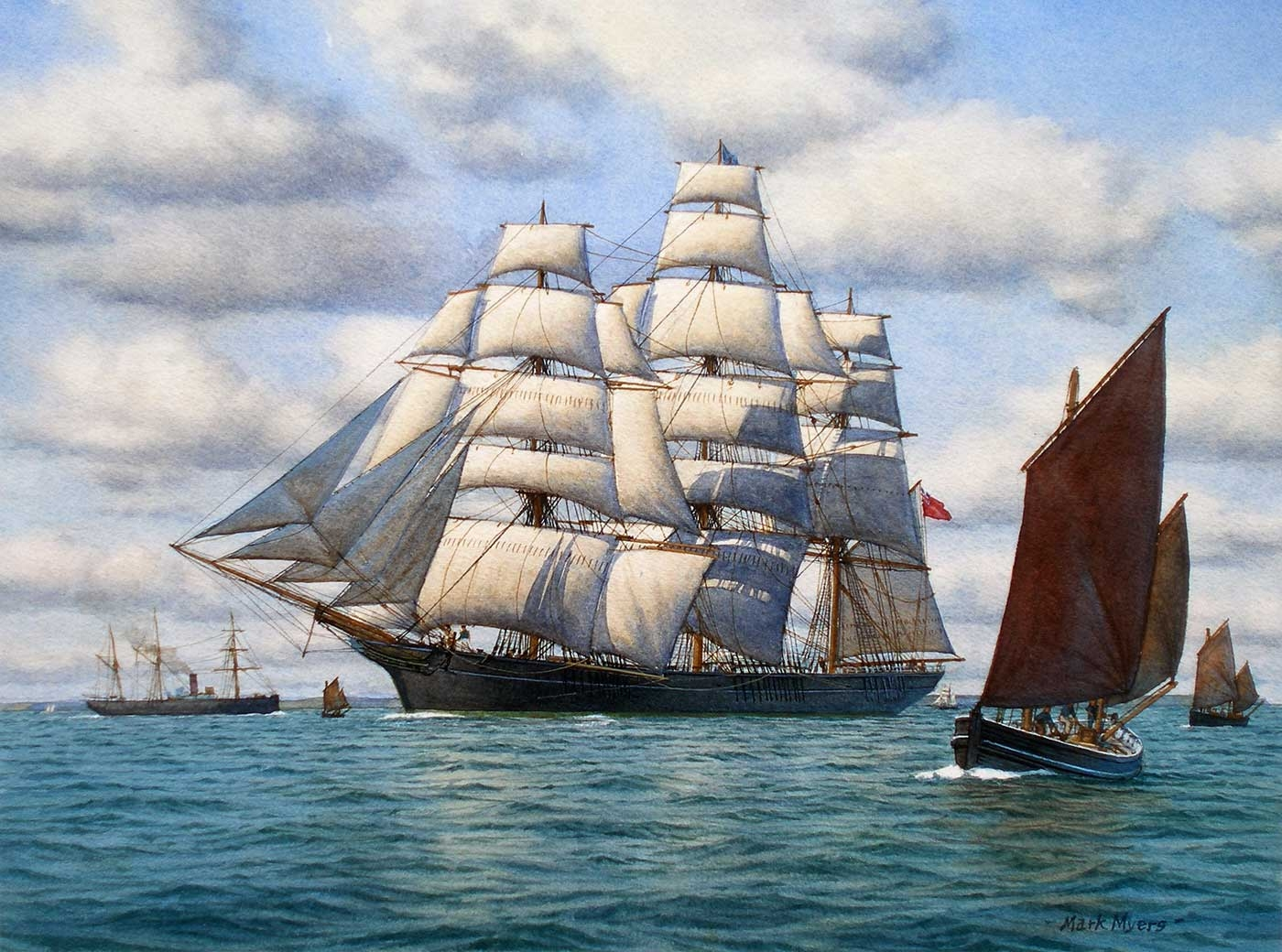

Clipper Aurora fue un elegante velero británico del siglo XIX, diseñado para el transporte rápido de té desde China a Inglaterra durante la era dorada de los clippers. Su construcción combinó velocidad, capacidad de carga y refinamiento estético, convirtiéndolo en uno de los símbolos del comercio marítimo victoriano.
⚓ Características principales
Tipo: Clipper de té.
Año de construcción: 1866 (aprox.).
Astillero: Greenock, Escocia.
Eslora: 58 metros.
Manga: 10 metros.
Desplazamiento: 950 toneladas.
Velamen: Tres mástiles con velas cuadradas y triangulares, optimizadas para vientos monzónicos.
Material: Madera reforzada con hierro.
Tripulación: 30–35 hombres.

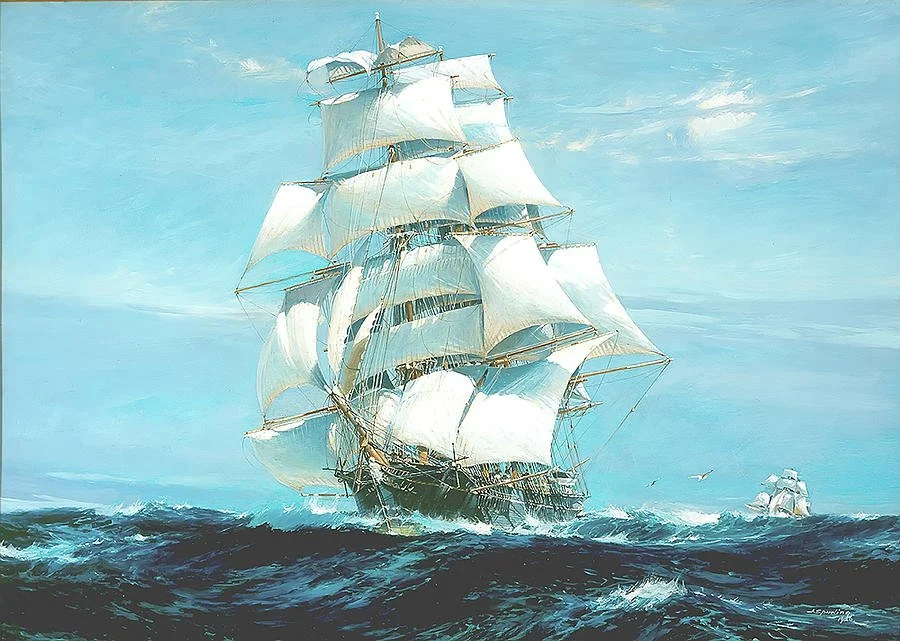

El clipper británico Ariel fue uno de los veleros más célebres del siglo XIX, construido en 1865 en Londres por el astillero Robert Steele & Co. Su diseño elegante y aerodinámico lo convirtió en un símbolo de la era dorada de los clippers, dedicados principalmente al transporte rápido de té desde China hasta Inglaterra a finales de la década de 1860.
Descripción
El Ariel era un barco de aparejo completo de 853 toneladas, medía 60 m de eslora x 10 m de manga y 6,4 m de puntal. Como la mayoría de los Clippers de transporte del té, fue botado después de 1864 y construido en forma compuesta, con tablones de madera sobre armazones de hierro.
⚓ Características principales
Tipo: Clipper de té.
Año de construcción: 1865.
Astillero: Robert Steele & Co., Greenock (Escocia).
Eslora: 197 pies (≈ 60 m).
Manga: 33 pies (≈ 10 m).

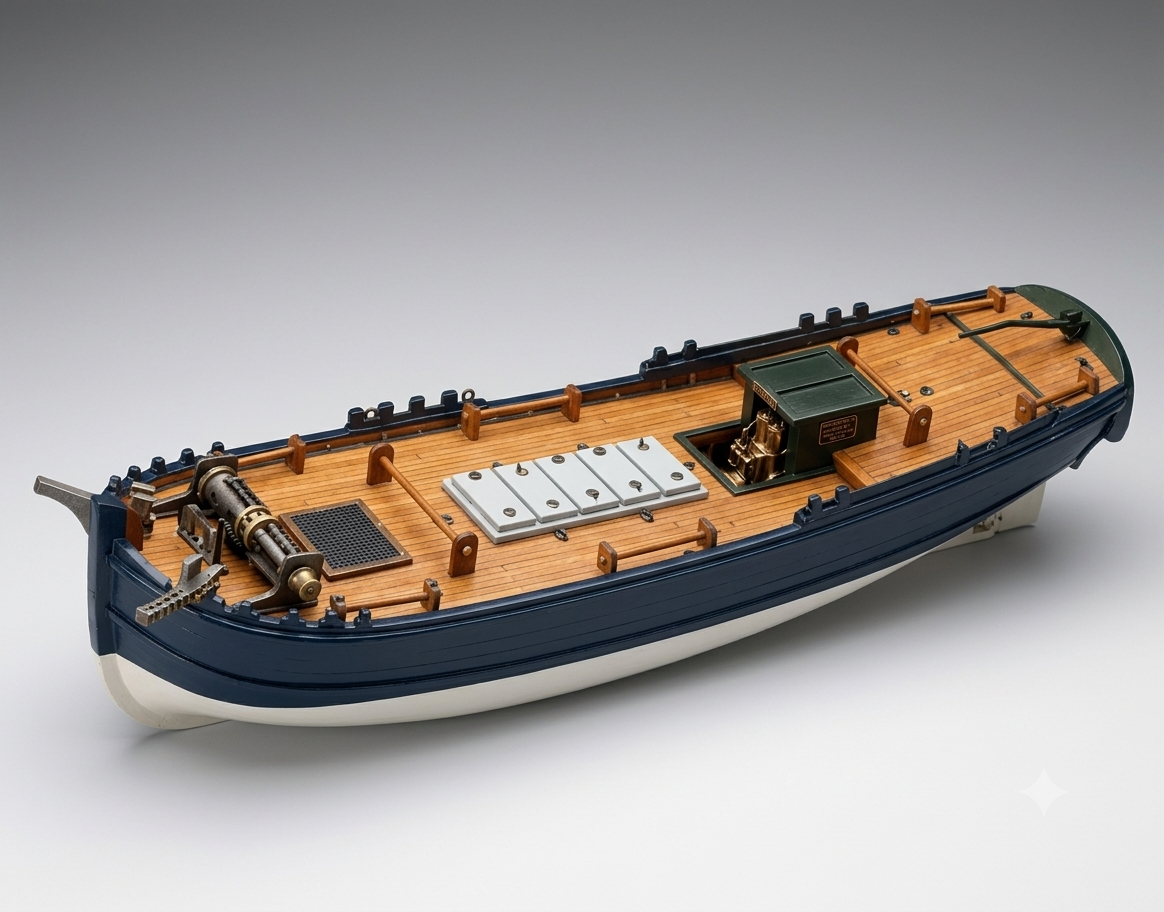

Fue una embarcación británica de finales del siglo XIX, representativa de los pesqueros de vela del Atlántico Norte. Su diseño equilibraba resistencia y maniobrabilidad, ideal para faenar en aguas frías y turbulentas.
⚓ Características principales
Tipo: Pesquero de vela tipo smack o cutter.
Eslora: Aproximadamente 20 metros.
Material: Madera de roble y pino, con refuerzos de hierro en la quilla.
Velamen: Una vela mayor y foques triangulares; algunos modelos incorporaban un aparejo de gavia.
Tripulación: Entre 6 y 10 hombres, según la temporada y la zona de pesca.
Carga típica: Bacalao, arenque y caballa, conservados en barriles con sal.

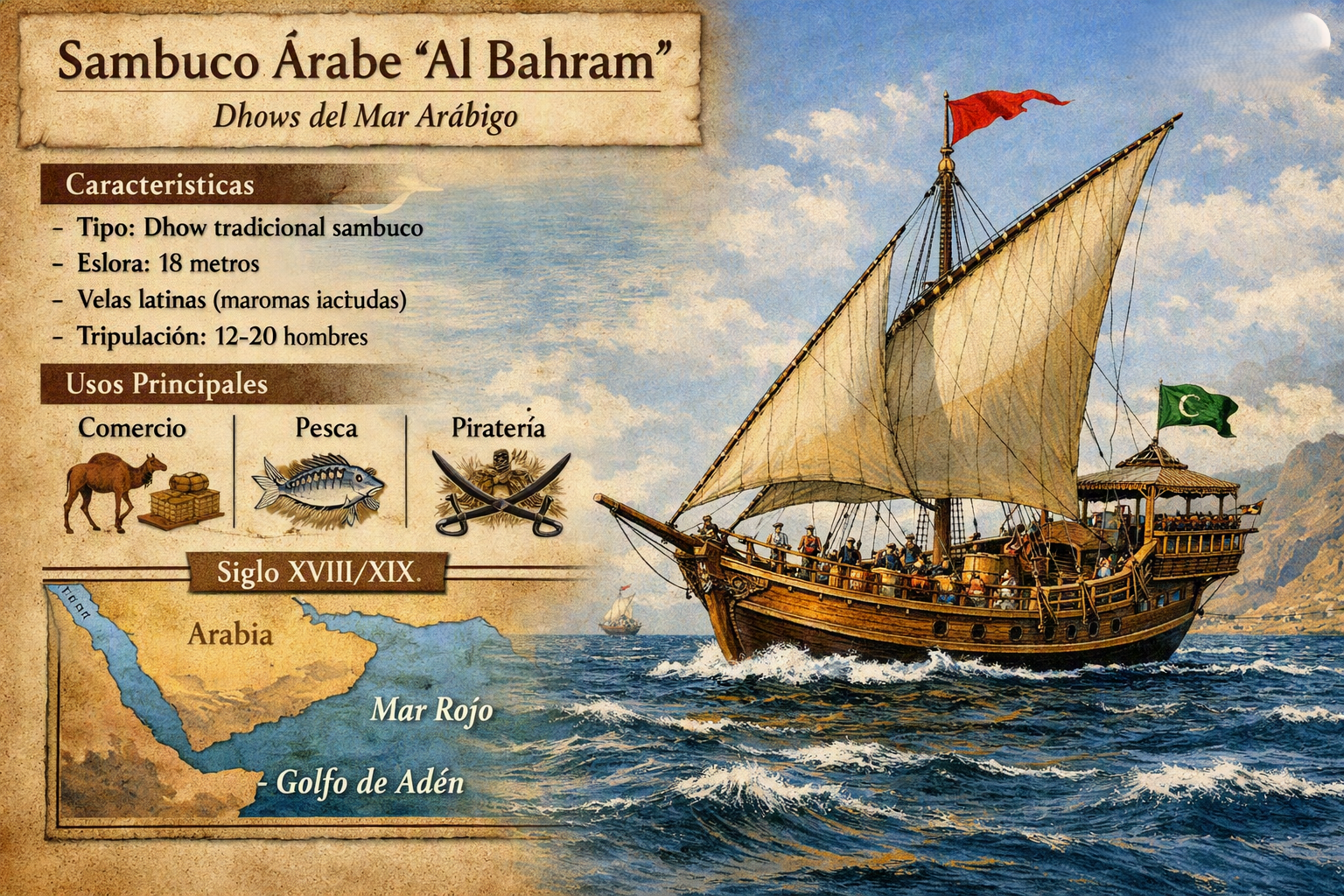

El sambuco árabe Al Bahram fue un dhow tradicional del Mar Arábigo, empleado entre los siglos XVIII y XIX para comercio, pesca y ocasionalmente piratería. Con su característico casco de madera y velas latinas triangulares, representaba la ingeniería naval árabe adaptada a las rutas del Golfo de Adén y el Índico.
⚓ Características principales
Tipo: Dhow tradicional, clase sambuco.
Eslora: Aproximadamente 18 metros.
Mástiles: Dos, con velas latinas (triangulares) de gran superficie.
Material: Madera de teca o acacia, ensamblada con clavijas y fibra vegetal.
Tripulación: Entre 12 y 20 hombres, según misión y carga.
Velocidad media: 8–10 nudos con viento favorable.

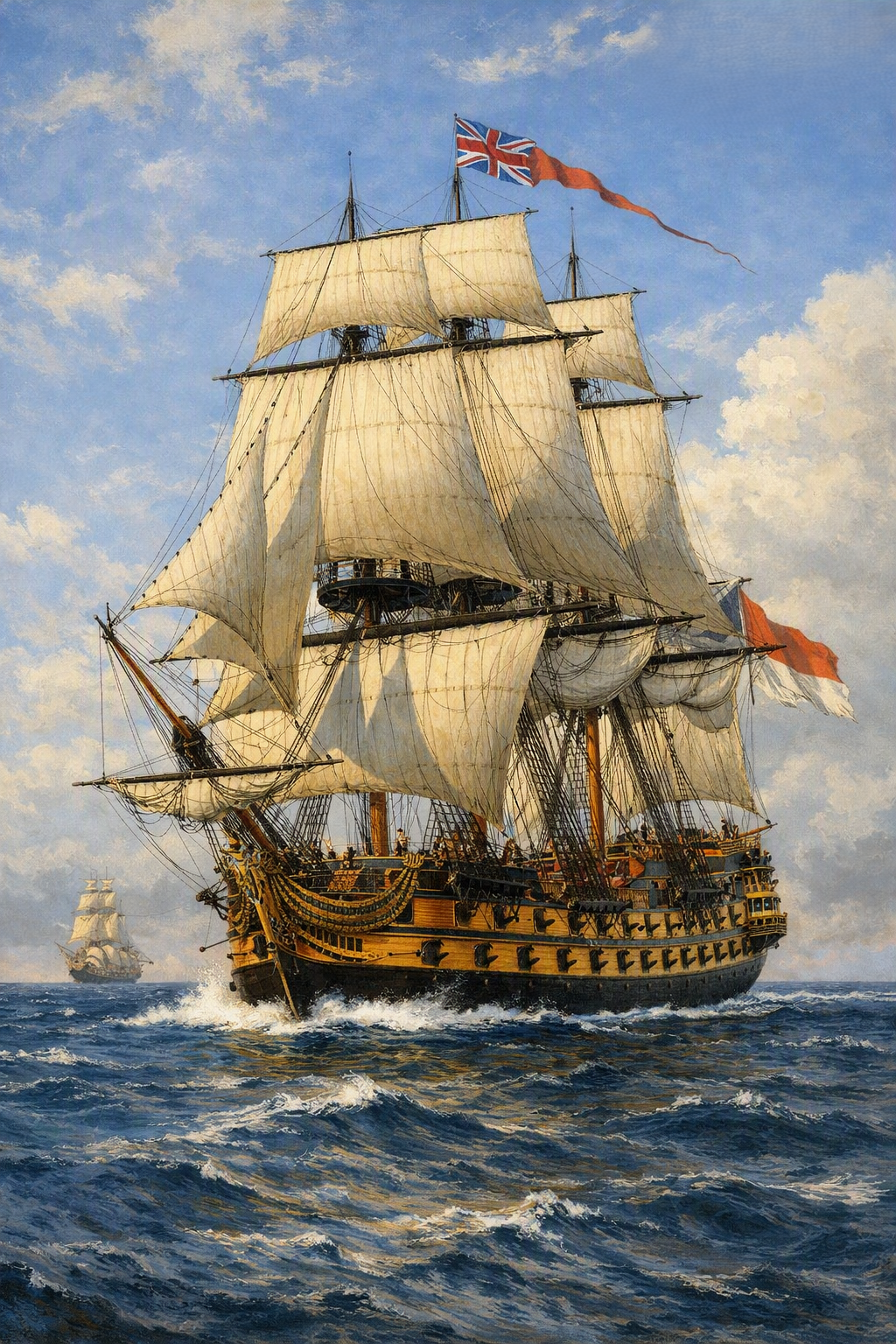

fue un navío de línea de 74 cañones de la Royal Navy, construido en Portsmouth y activo principalmente durante la Guerra de Independencia de Estados Unidos. Participó en batallas clave como Chesapeake (1781), St. Kitts (1782) y la decisiva batalla de los Santos (1782), antes de ser desmantelada en 1785.
⚓ Construcción y diseño
Clase: Tercer rango (third-rate ship of the line).
Armamento original:
28 cañones de 32 libras en la cubierta inferior.
28 cañones de 18 libras en la cubierta superior.
14 cañones de 9 libras en el alcázar.
4 cañones de 9 libras en el castillo de proa.
Dimensiones:
Eslora: 167 pies 10 pulgadas (≈ 51 m).
Manga: 47 pies 5 pulgadas (≈ 14,5 m).
Tonelaje: 1.615 toneladas.
Diseñador: William Bateley, Surveyor of the Navy.
Constructor: Thomas Bucknall en Portsmouth Dockyard.
Lanzamiento: 23 de diciembre de 1767.

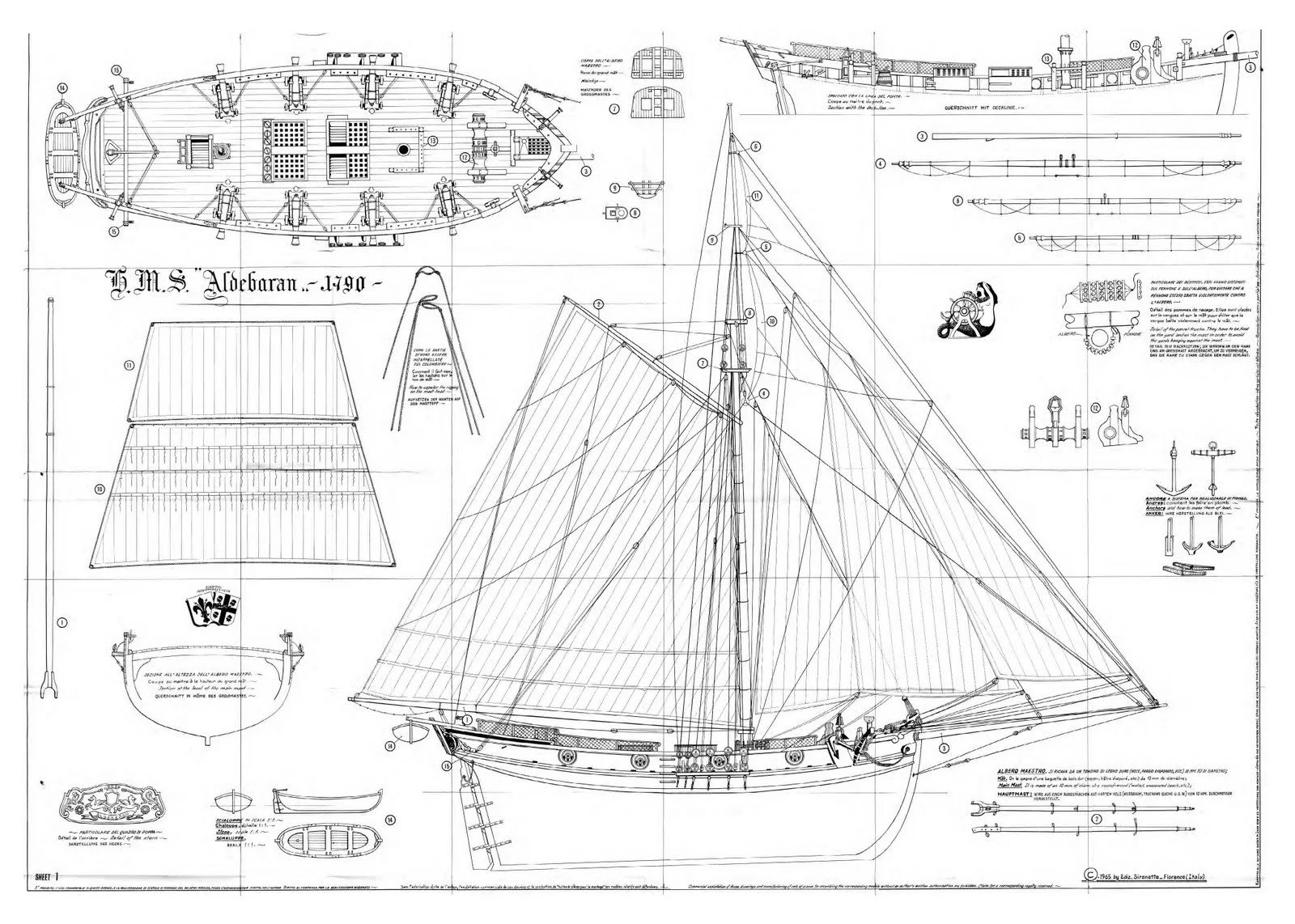

El cutter británico Aldeboran fue una embarcación ligera de la Royal Navy, diseñada para misiones de reconocimiento, patrulla costera y transporte rápido de mensajes durante el periodo de las guerras revolucionarias francesas. Su tamaño compacto y su aparejo de vela cangreja lo hacían extremadamente veloz y maniobrable.
⚓ Características técnicas
Tipo: Cutter naval británico.
Año de construcción: 1790.
Eslora: Aproximadamente 20 metros.
Manga: 6 metros.
Desplazamiento: 120 toneladas.
Armamento: 10 cañones ligeros de 4 libras.
Tripulación: 40 hombres.
Velamen: Una vela mayor cangreja, foques, mástil único alto y flexible.
Botavara — verga horizontal de la vela mayor.

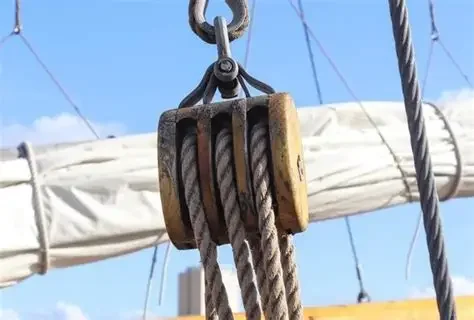

Motones y jarcias — sistema de poleas y cabos.

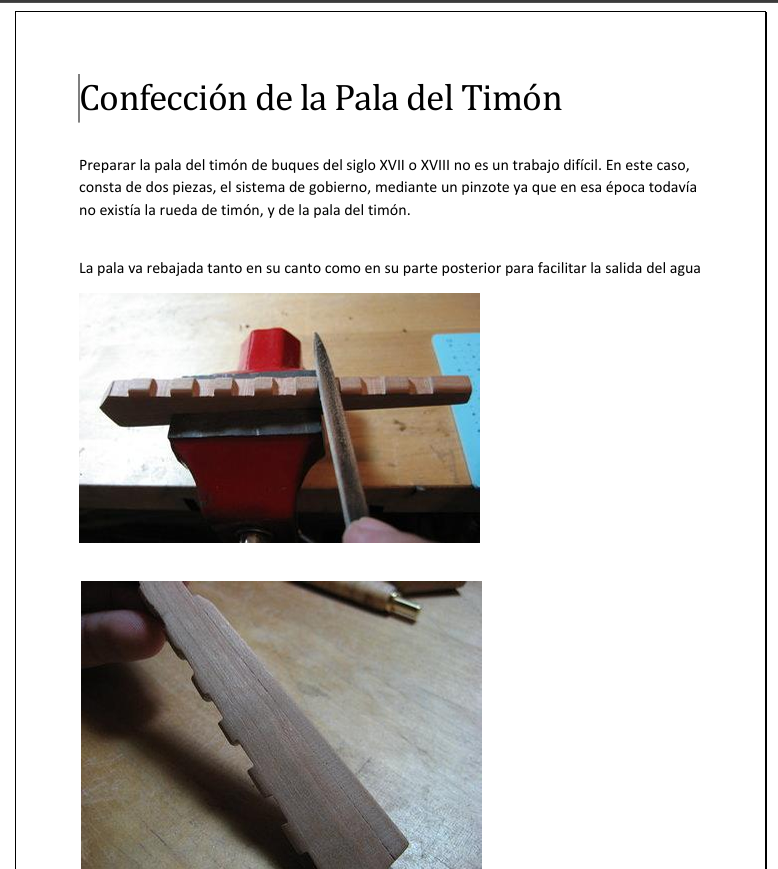

Rueda de timón — control de dirección.
Cabrestante — mecanismo para izar velas y anclas.

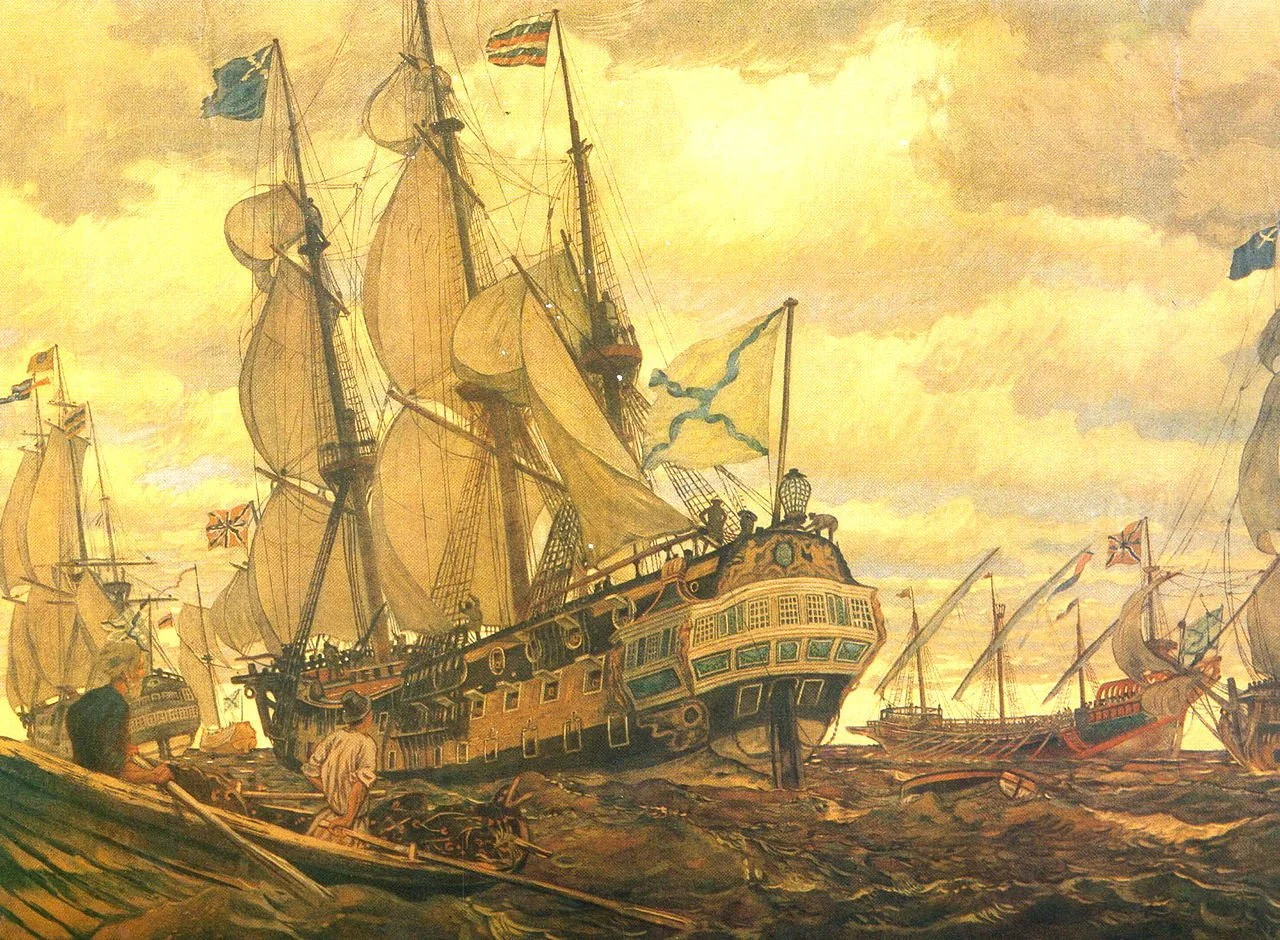

Azov fue un navío de línea de 74 cañones de la Armada Imperial Rusa. Azov fue construida en 1826 para compensar las pérdidas de la desastrosa inundación de San Petersburgo en 1824. Ese mismo año, el Azov, comandado por Mijaíl Lazarev, se convirtió en el buque insignia de la Primera Escuadra del Mediterráneo del almirante Login Geiden y navegó hacia el Egeo en una misión conjunta de mantenimiento de la paz inglés-franco-rusa. El 20 de octubre de 1827, Azov encabezó la escuadra rusa en la batalla de Navarino. Se enfrentó a numerosos buques enemigos y sufrió graves daños.
Tras la modernización en Malta, el Azov continuó su servicio como buque insignia del Geiden y reforzó el bloqueo naval de Grecia y los Dardanelos. A principios de 1830 Azov regresó a Kronstadt. Para entonces, el barco estaba literalmente podrido debido a la mala calidad de la mano de obra y los daños en combate. Fue retirada ese mismo año y desguazada en 1831 tras solo cuatro años de servicio.

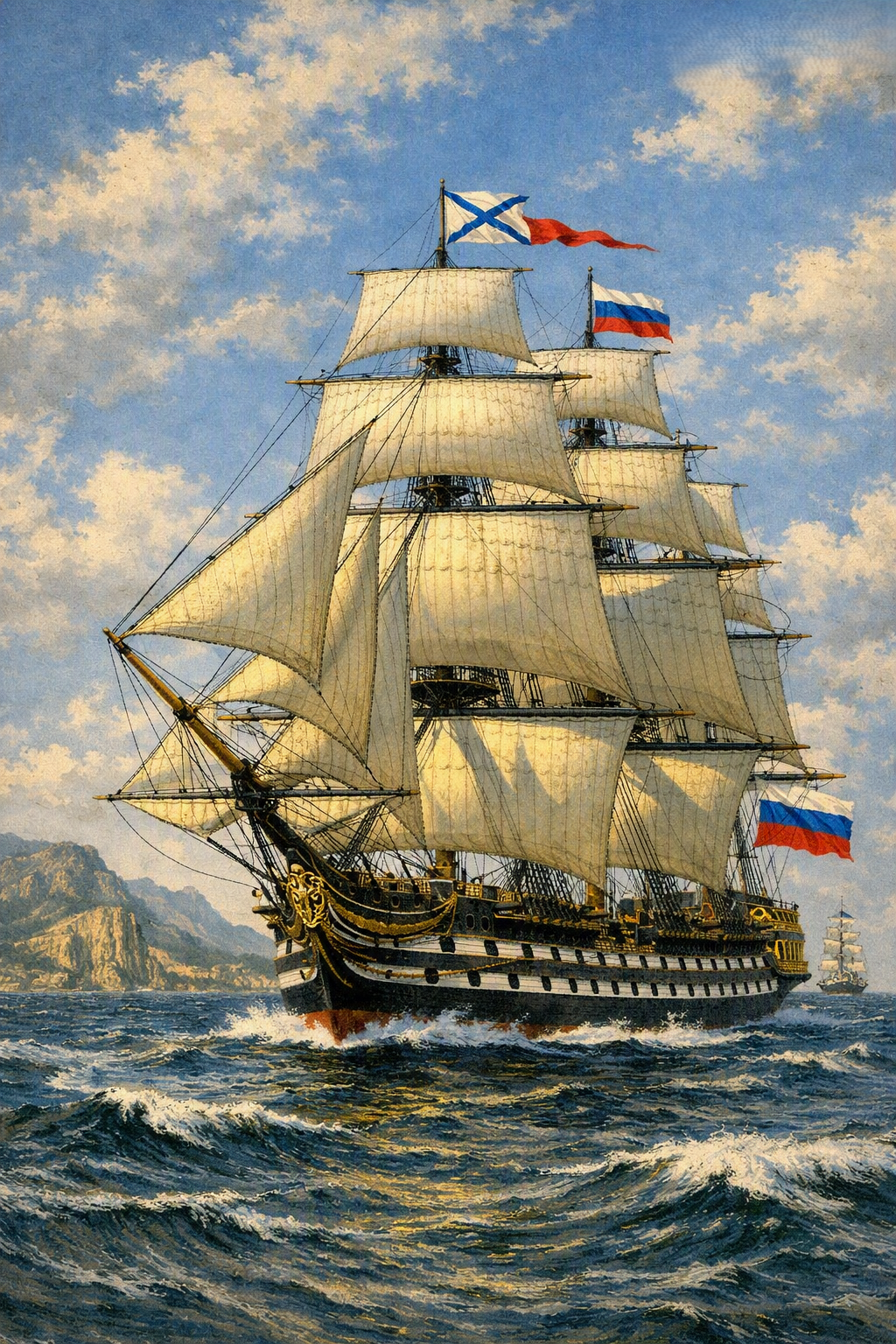

El barco ruso 12 Apostolov (Doce Apóstoles) fue un majestuoso navío de línea de la Armada Imperial Rusa, botado en 1841 en Sebastopol. Representó el auge de la ingeniería naval rusa antes de la introducción de la propulsión a vapor, y sirvió como buque insignia durante la Guerra de Crimea.

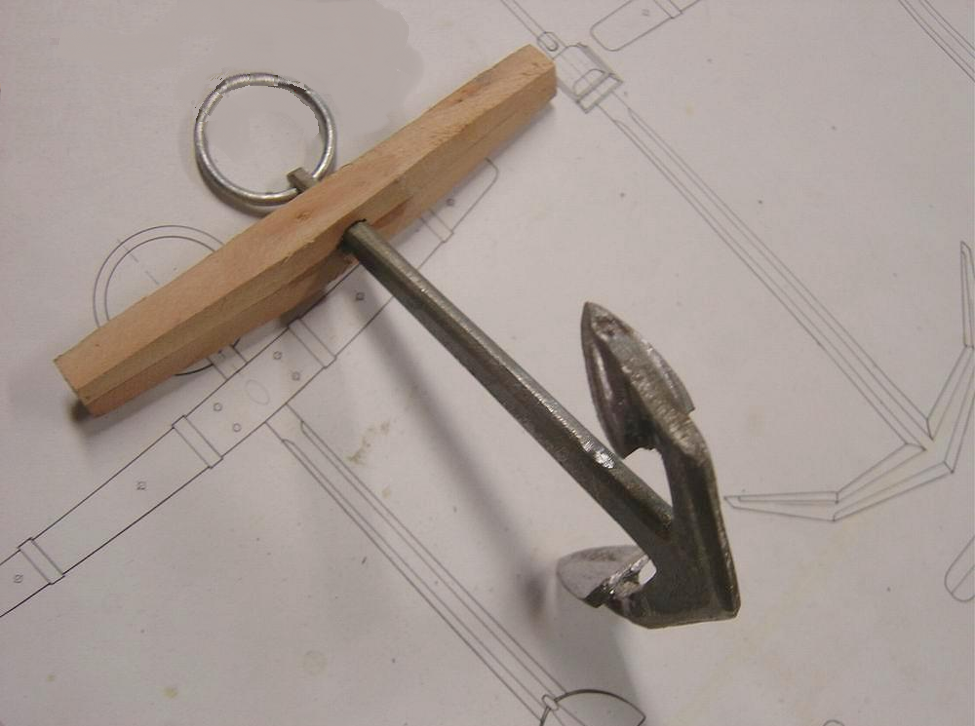

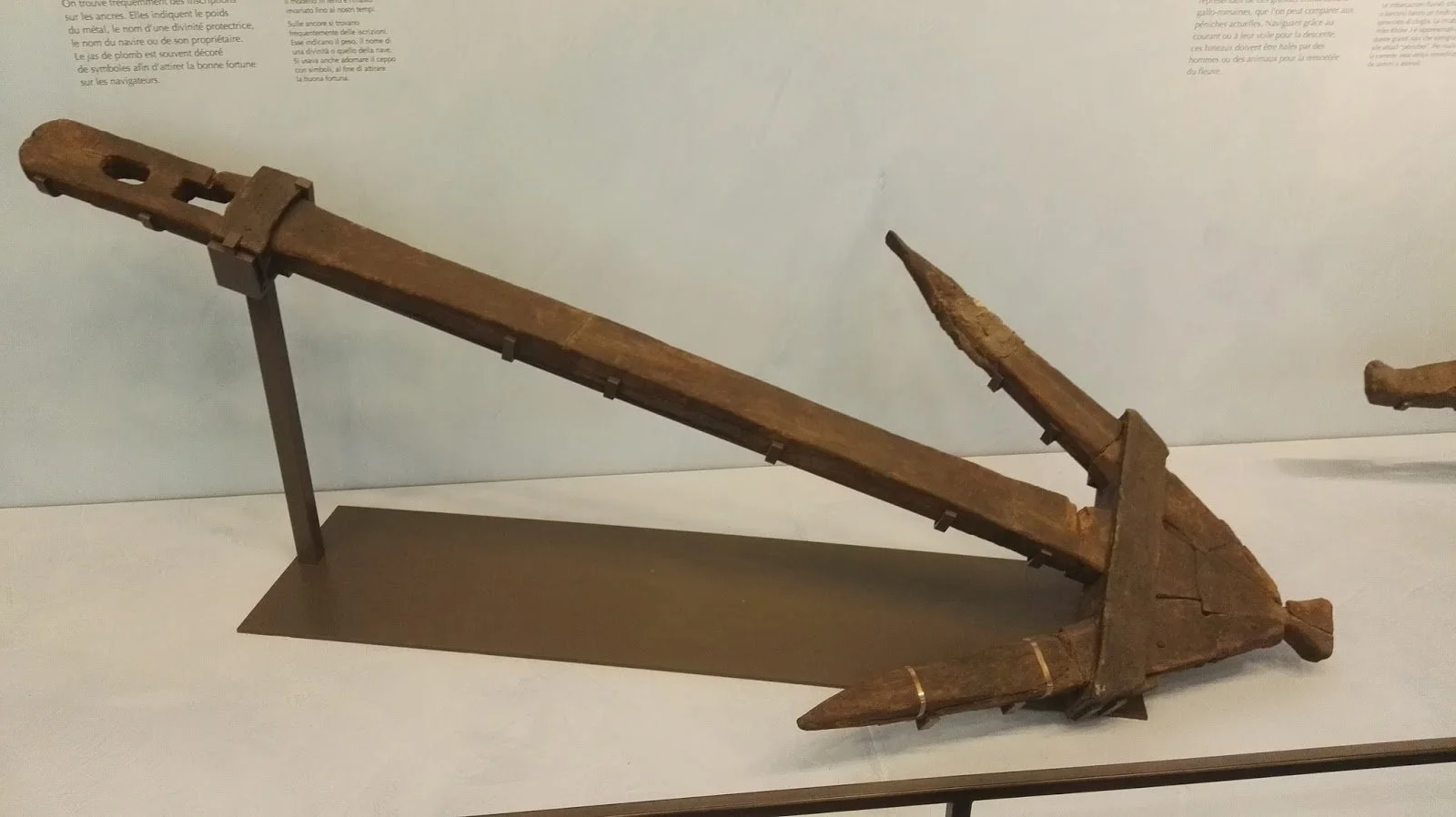

Las anclas romanas han sido utilizadas en diversas culturas y continúan siendo un tema de interés en la arqueología subacuática. Estas anclas son un testimonio de la interconexión histórica entre el Mediterráneo y las Rías Baixas, reflejando la influencia de pueblos semitas y fenicios en la cultura romana.

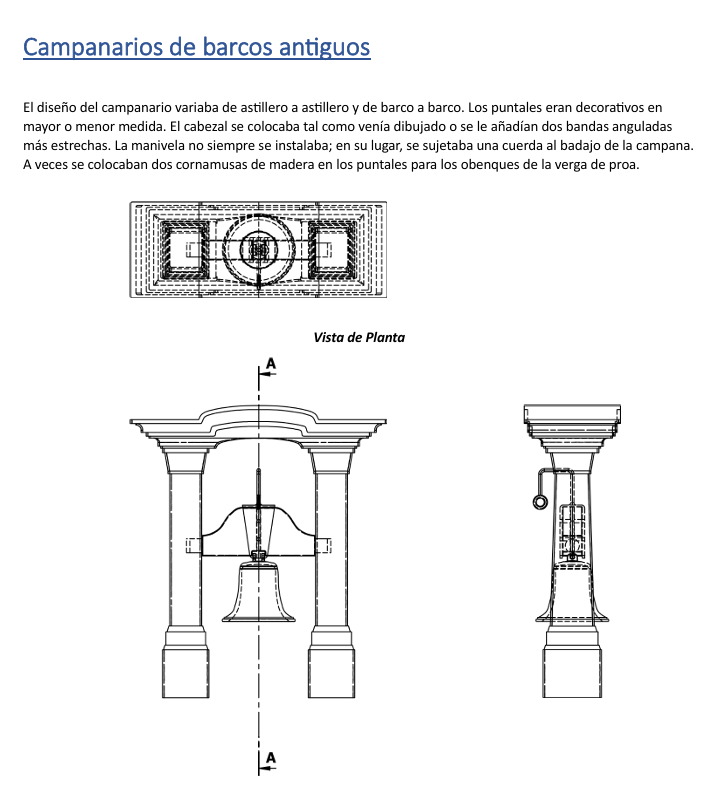

El diseño del campanario variaba de astillero a astillero y de barco a barco. Los puntales eran decorativos en mayor o menor medida. El cabezal se colocaba tal como venía dibujado o se le añadían dos bandas anguladas más estrechas. La manivela no siempre se instalaba; en su lugar, se sujetaba una cuerda al badajo de la campana. A veces se colocaban dos cornamusas de madera en los puntales para los obenques de la verga de proa.

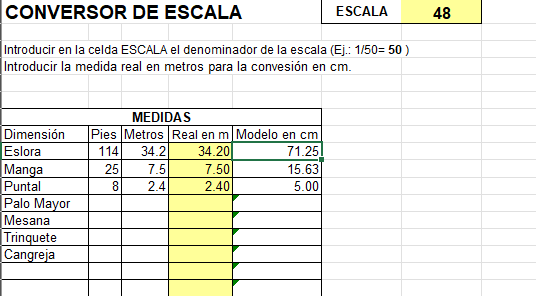

La escala de un barco modelo es la relación matemática entre las dimensiones del modelo y las dimensiones reales del barco. Se expresa como una fracción o proporción, por ejemplo 1:50, 1:100 o 1:200.
1:50 → cada 1 cm en el modelo equivale a 50 cm en el barco real.
1:100 → cada 1 cm en el modelo equivale a 1 metro en el barco real.
1:200 → cada 1 cm en el modelo equivale a 2 metros en el barco real.
Permite reproducir fielmente las proporciones y detalles del barco original.
Ayuda a calcular medidas: si el barco real mide 30 metros y trabajas en escala 1:100, el modelo tendrá 30 cm de largo.
Define el nivel de detalle posible: escalas grandes (1:50, 1:75) permiten más precisión en accesorios y jarcia; escalas pequeñas (1:200, 1:350) son más compactas y se usan en colecciones o dioramas.
En modelismo naval, elegir la escala depende del espacio disponible, el nivel de detalle que quieras lograr y la dificultad del proyecto.

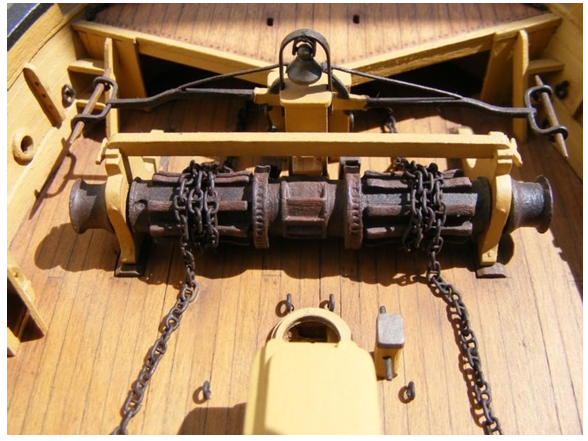

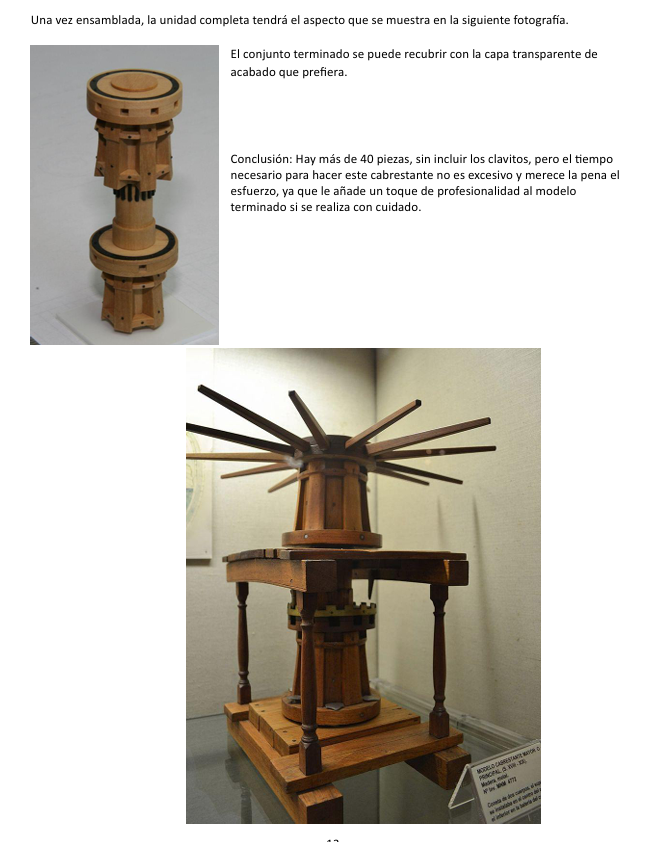

Cabrestante es un término genérico que describe cualquier tambor horizontal utilizado para ayudar a izar y recoger cabos que se almacenan en el tambor.
Molinete es el término comúnmente utilizado para indicar un cabrestante horizontal, empleado principalmente para el cabo o la cadena del ancla.

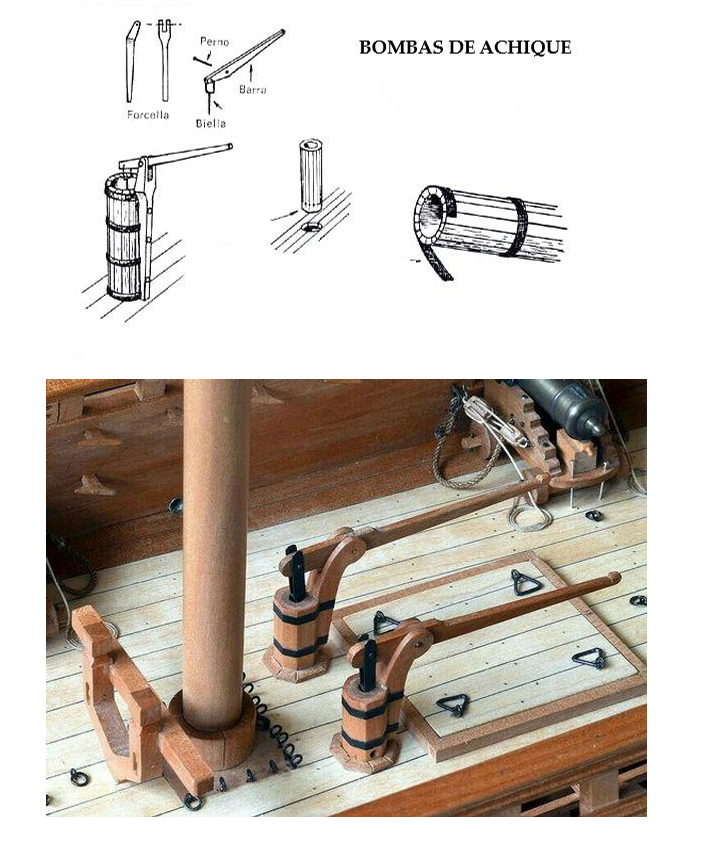

Las bombas de achique en barcos antiguos eran dispositivos esenciales para mantener la sentina libre de agua, funcionando principalmente mediante sistemas manuales de émbolo o cadenas, y su evolución marcó la seguridad y operatividad de las embarcaciones de los siglos XVII al XIX.

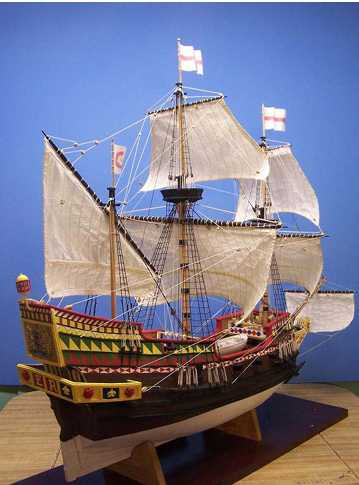

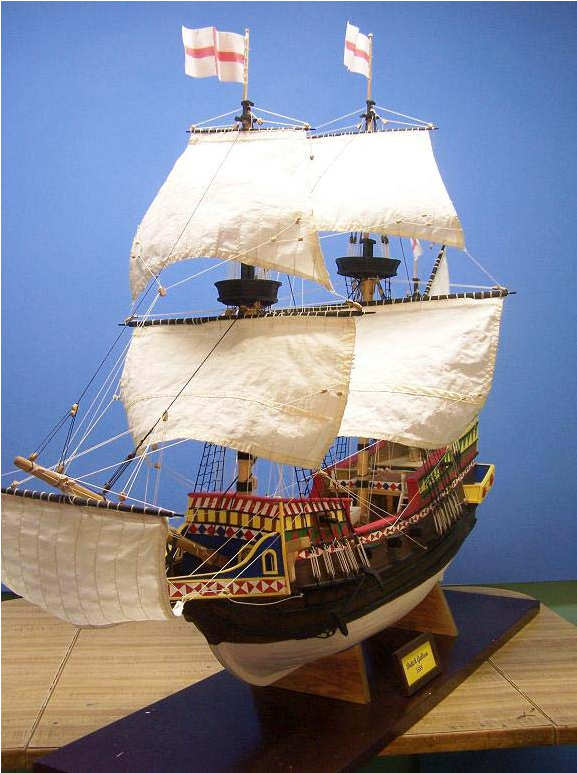

Una verdadera revolución tecnológica en la artillería naval provoco la adopción del Galeón como nuevo tipo de buque de guerra, ya que el mismo podía llevar en dos puentes y en el castillo de proa y popa una gran cantidad de cañones. Veamos su construcción en una Guía Rápida.

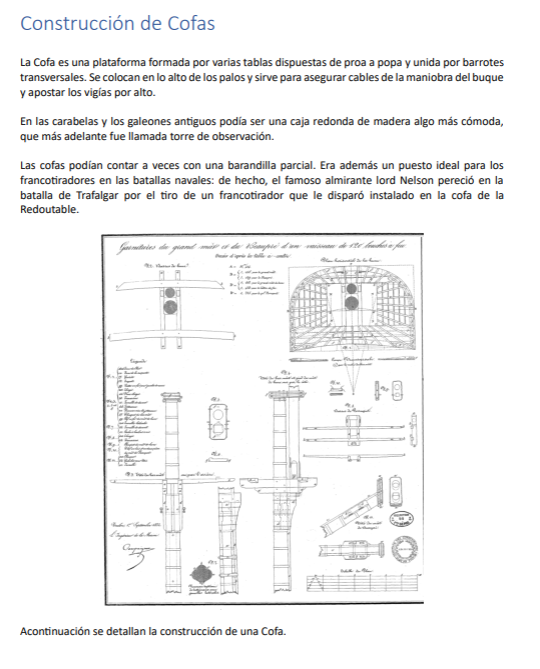

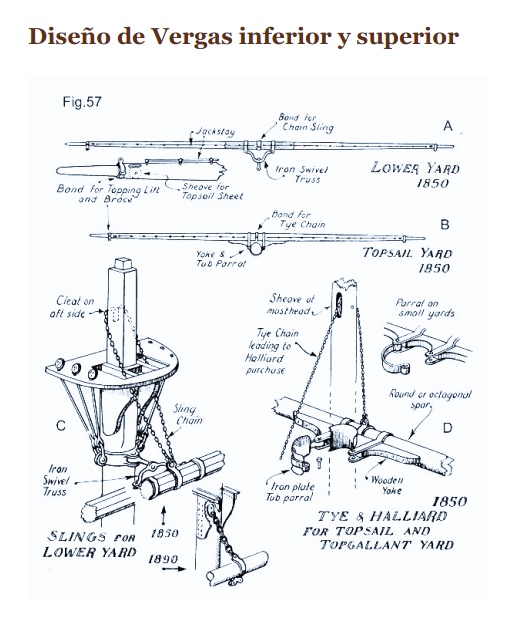

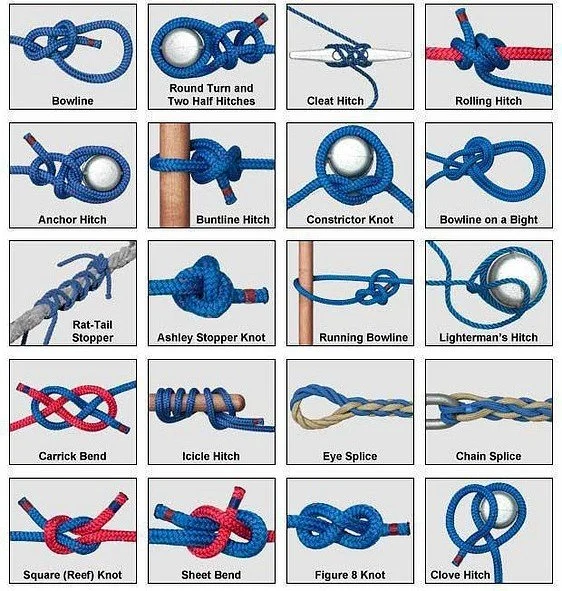

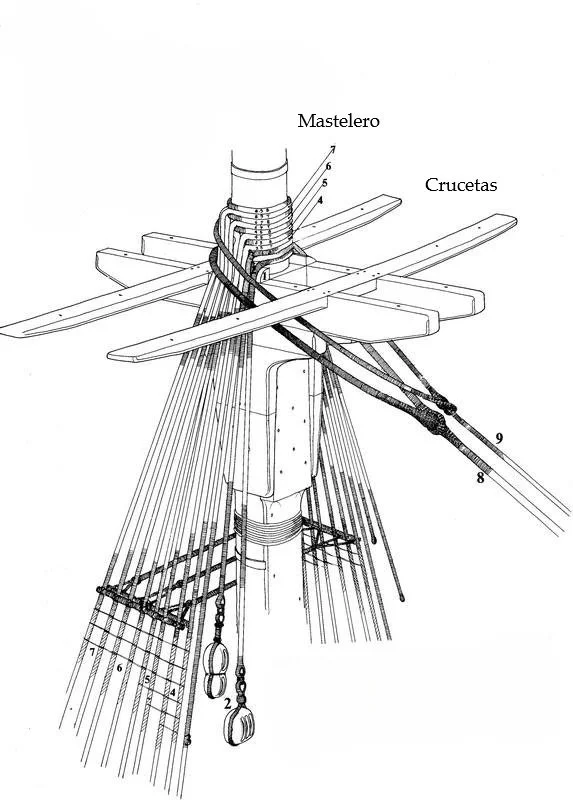

Aparejos en Barcos Antiguos a Vela

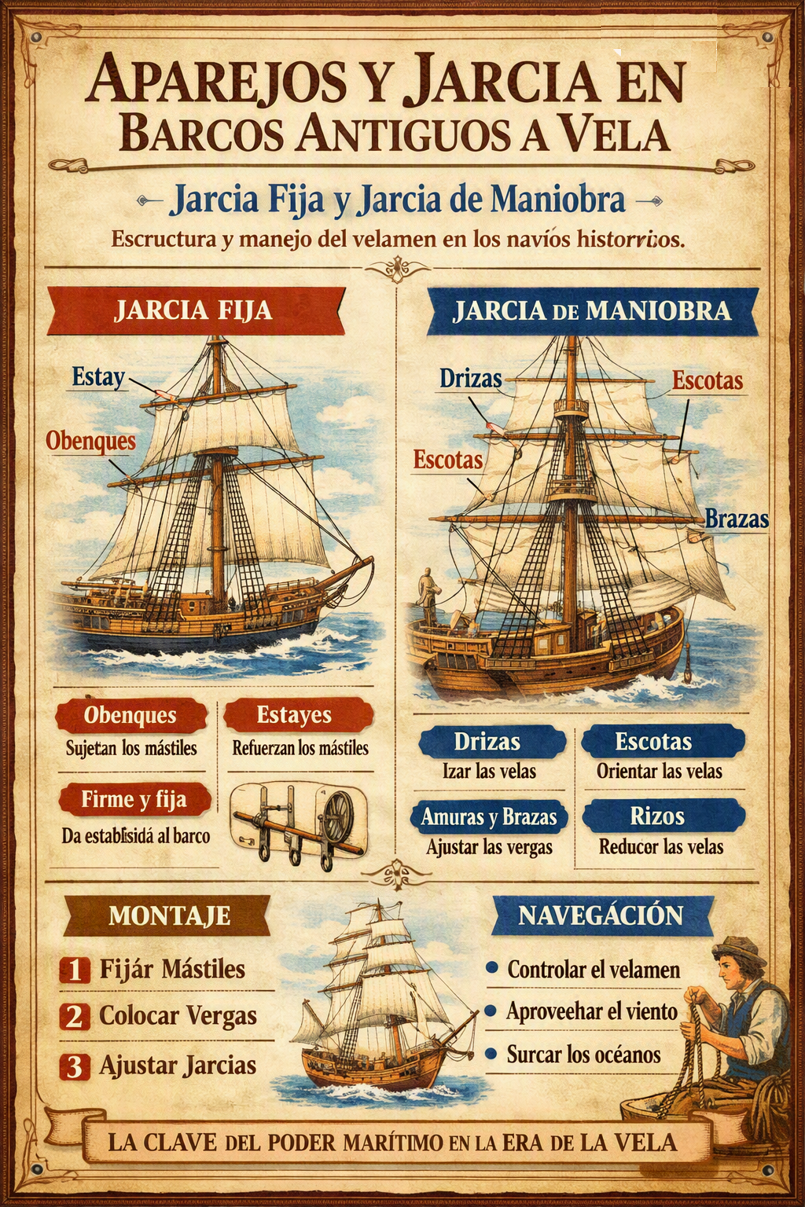

El aparejo constituye el sistema que permitió a los barcos antiguos a vela dominar los océanos. Incluye mástiles, vergas, velas y jarcias, cuya función era transmitir la fuerza del viento al casco de la nave. La jarcia fija asegura la estructura; la jarcia de maniobra permite la navegación. Juntas, hicieron posible las grandes exploraciones marítimas.

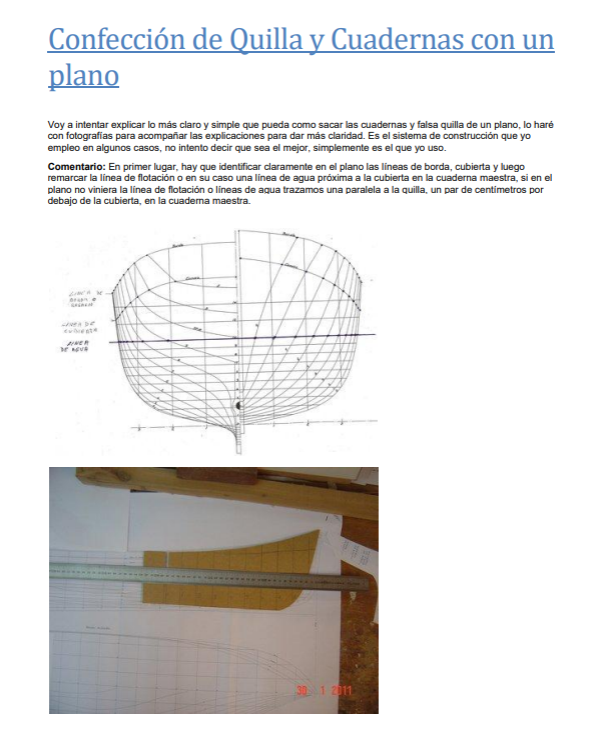

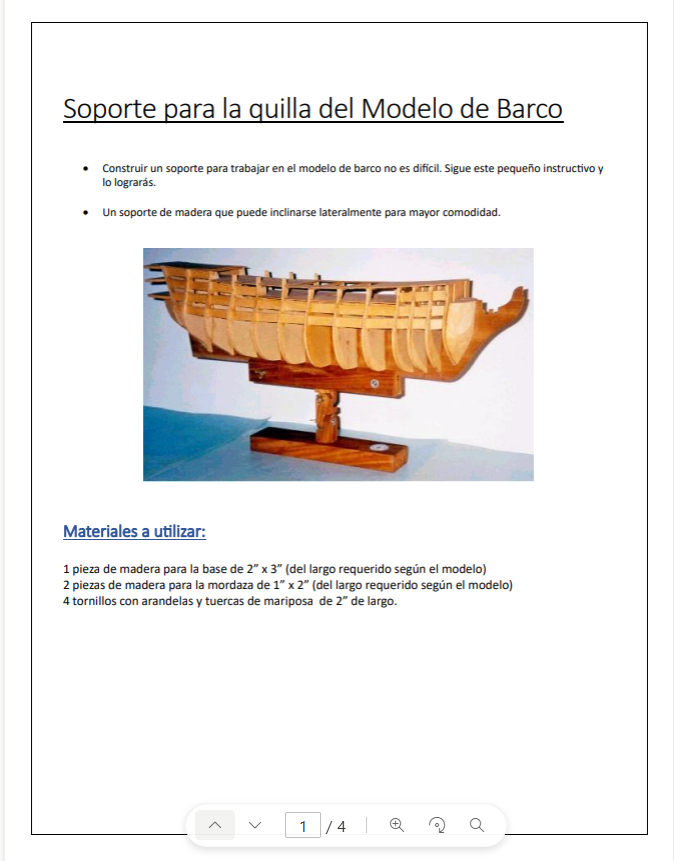

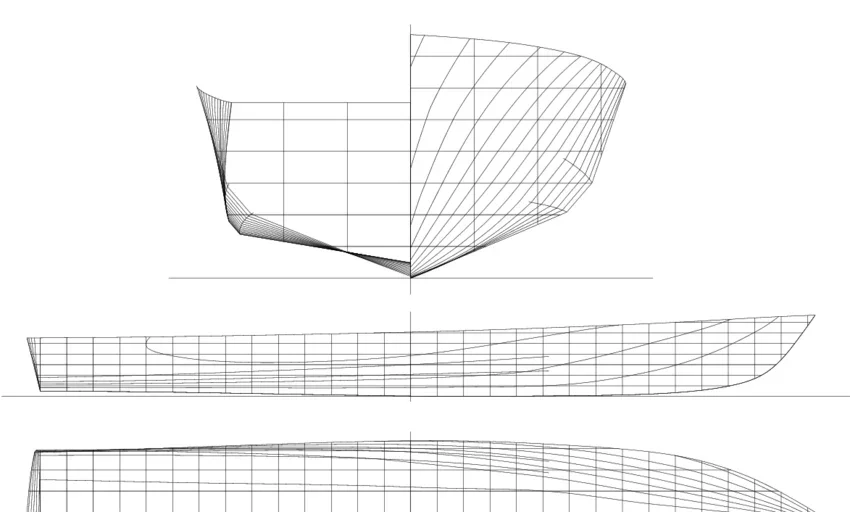

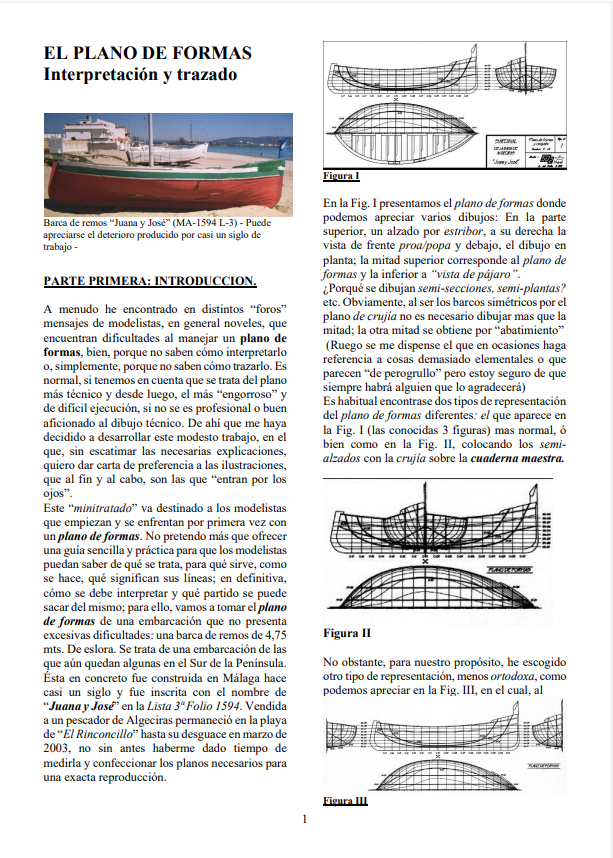

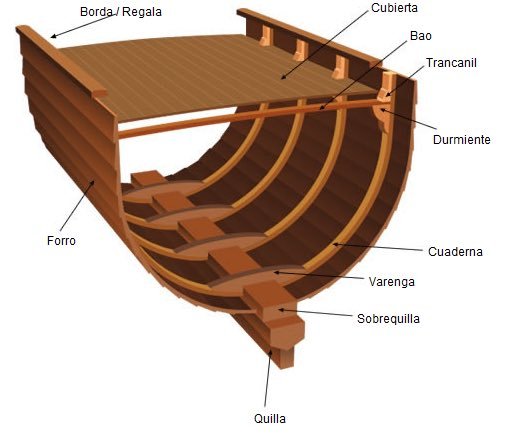

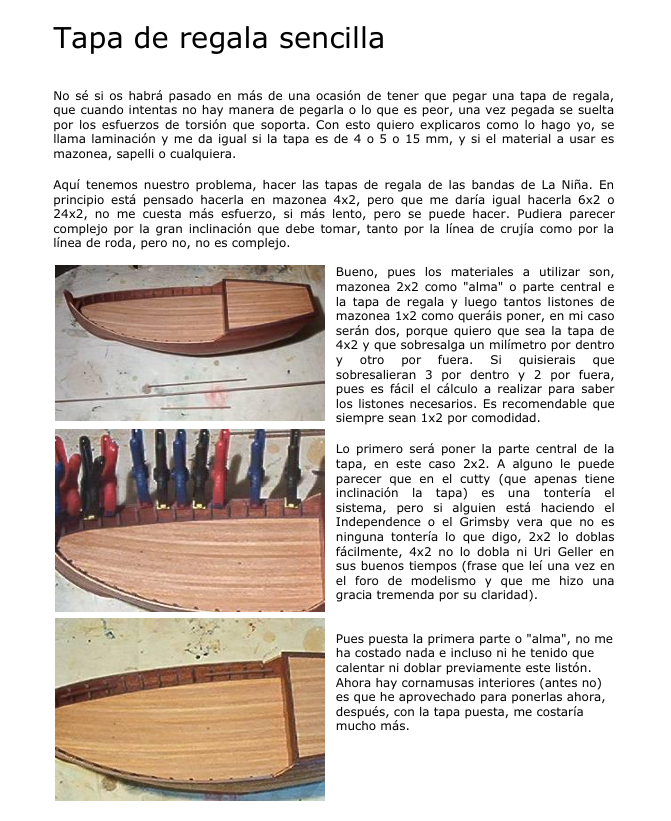

La primera fase de construcción de un modelo de barco es el casco, la estructura que le da forma, así que es importante un buen inicio. Aquí encontrará lo que necesita saber, las técnicas básicas para construir el casco de cualquier barco.

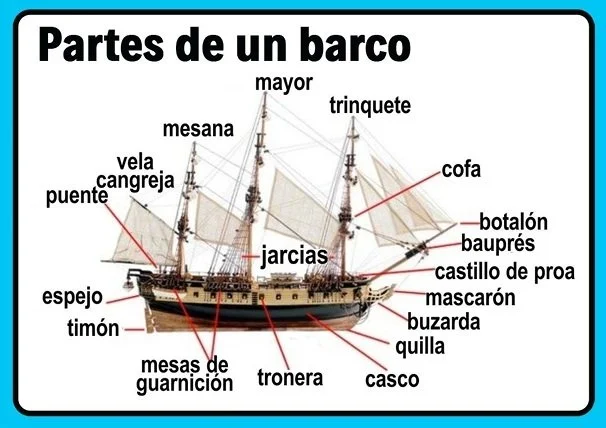

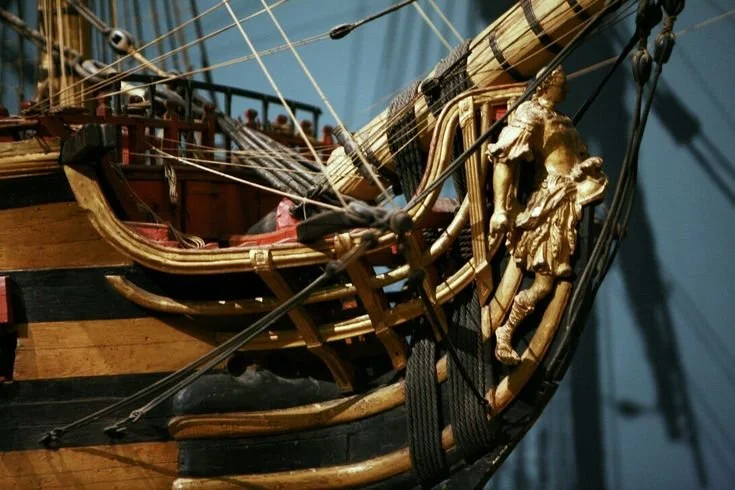

Describe todos los conceptos que se utilizan en Tecnología Naval: PROA, POPA, BABOR, ESTRIBOR, LÍNEA DE FLOTACIÓN, OBRA VIVA Y OBRA MUERTA, COSTADOS, AMURAS Y ALETAS, CUBIERTAS, APAREJOS, ANCLAS, y todo el conjunto de ACCESORIOS y demás cosas que conforman una embarcación.
El aparejo constituye el sistema que permitió a los barcos antiguos a vela dominar los océanos. Incluye mástiles, vergas, velas y jarcias, cuya función era transmitir la fuerza del viento al casco de la nave. La jarcia fija asegura la estructura; la jarcia de maniobra permite la navegación. Juntas, hicieron posible las grandes exploraciones marítimas.
Ningún resultado coincide con tu búsqueda. Trata de eliminar algunos filtros.
